       直流供电系统的主要设备

       1.换流设备

       换流设备是整流设备(AC/DC)、逆变设备(DC/AC)和直流一直流变换设备(DC/DC)的总称。其中整流设备可将交流电变换为直流电，逆变设备则是将直流电变换为交流电，DC/DC变换设备可将一种电压的直流电变换成另一种或几种电压的直流电。

       传统的相控型整流设备是将市电直接经过整流滤波提供直流，通过改变晶闸管的导通相位角来控制整流器的输出电压。相控电源所用的变压器是工频变压器，体积庞大。所以，相控电源体积大、效率低、功率因数低，严重污染电网，巳逐渐被淘汰。

       目前，在通信局(站)中普遍应用高频开关型整流设备，其具有小型、轻量、高效、高功率因数、高可靠性等显着优点。高频开关整流器机架的输出功率大，机架上装有监控模块，与计算机相结合，组成新一代智能型电源设备。高频开关电源已在通信网中大量取代了相控电源，并得到越来越广泛的应用。

       2.蓄电池

       在通信电源中蓄电池作为备用能源使用。铅酸蓄电池由于具有电压稳定和可以进行大电流放电等特性，所以在通信局(站)内得到广泛使用，目前铅酸蓄电池已由防酸隔爆式铅蓄电池发展为阀控式密封铅酸蓄电池。

       阀控式密封铅酸蓄电池是一种新型的蓄电池，使用过程中无酸雾排出，不会污染环境和腐蚀设备，蓄电池可以和电信设备安装在一起，平时维护比较简便，不需加酸和加水。阀控式密封蓄电池体积较小，可以立放或卧放，蓄电池组可以进行积木式安装，节省空间。

       蓄电池正常情况下是与整流器并联工作的，所以它有两个作用：在交流电停电时，自动向直流负载供电，保证供电连续不间断;当交流电正常供电时，它可以等效为一个充分大的电容器，滤掉整流器输出的各种谐波(即杂音)，保持直流电的纯度。蓄电池的容量越大，直流电的纯度越髙。

       3.直流配电屏

       直流配电是直流供电系统的枢纽，它负责汇接直流电源与对应的直流负载，通过简单的操作完成直流电能的分配，输出电压的调整以及工作方式的转换等。直流配电屏将整流器输出的直流和蓄电池组输出的直流汇接成不间断的直流输出母线，再分接至各种容量的负载供电支路。

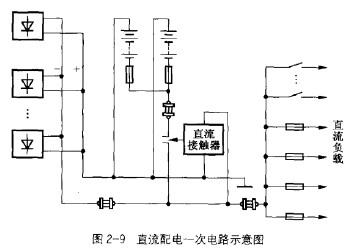

       直流正馈线应接地，即形成0V(正极、髙电位)：直流负馈线则为负极、低电位(-48V)，同时负极汇流排一般都应串入相应容量的熔断器或负荷开关后再馈送至负载。图2-9所示为直流配电一次电路示意图。

       直流配电的作用和功能的实现一般需要专用的直流配电屏(或配电单元)完成。对应小容量的供电系统，比如分散供电系统，通常由交流配电、直流配电和整流、监控等组成一个完整、独立的供电系统，集成安装在一个机柜内。相对大容量的直流供电系统，一般都有单独设置的直流配电屏，以满足各种负载供电的需要。

       直流配电屏是连接和转换直流供电系统中整流器和蓄电池向负载供电的配电设备，屏内装有闸刀开关、自动空气断路器、接触器、低压熔断器以及电工仪表、告警保护等元器件。直流配电屏按照配电方式不同，分为低阻和高阻两种^直流配电屏除了完成一次电路的直流汇接和分配的作用以外，通常还具有以下一些功能。

       (1)测量

       测量系统输出的总电压、总电流;各蓄电池组充(放)电电压、电流;各负载回路的用电电流。在现代成套直流供电系统中，由于设备智能性的提高，往往通过直流配电屏可以了解整个直流系统的测量数据，如系统中整流器的输出电压、电流等。

       (2)告警

       提供系统输出电压过髙、过低告瞀;蓄电池组充(放)电电压过高、过低吿警;负载回路熔断器熔断告警等。

       (3)保护

       在蓄电池组的输出线路上，以及各负载输出回路上都接有相应的熔断器短路或过载保护装置。此外，在各蓄电池组线路上还可以接有低压脱离保护装置等。

       (4)调压

       过去在直流窄电压供电系统中，往往需要直流配电屏配合完成直流供电电压的调节，典型的直流电压调节方式有：尾电池调压、二极管或电阻调压等。但目前由于直流允许供电电压范围较大以及交流供电可靠性的提高，在现在的直流配电屏中已很少具有调压功能了。

       对于单独列架的直流配电屏，主要的电流系列有：50A、100A、200A、400A、800A、1600A、1000A、2500A等。对其主要的技术要求如下。

       (1)同一种电压同型号的直流配电屏应能并联使用。

       (2)可接入二组蓄电池。

       (3)负荷分路及容量根据系统要求确定

       (4)在低阻配电系统中，直流屏带额定负荷时，屏内放电回路电压降在500mV。

       (5)应有过压保护、过流保护、低压告警、欠压告警和输出端浪涌吸收装置。

       400A以下直流屏应具有低电压电池切断保护功能(干线及重要局站不应采用该功能)。
