中级通信设备环境知识点精讲之负载电流的均分电路

动力与环境责任编辑：小狐狸 2016-08-12

摘要：下面是由希赛小编整理的中级通信设备环境知识点精讲之负载电流的均分电路，希望能帮助学友们。具体内容如下

下面是由希赛小编整理的中级通信设备环境知识点精讲之负载电流的均分电路，希望能帮助学友们。具体内容如下：

负载电流的均分电路

目前单个开关整流模块的额定输出电流可以达到100-200A，而很多大型通信局(站)的最大负载电流可达1000-2000A以上，如满足这样的负载要求，就需要多台开关整流模块并联工作，才能实现大功率电流系统供电;另外，通过多台整流模块的并联冗余，还可提高通信电源系统的可靠性。因此，通信局(站)所用的高频开关电源系统都是由若干个高频开关整流器模块安装在一个或几个整流机架上，以并联方式向负载供电。同时，要求每台整流器模块能够平均分担电源系统输出的总功率。

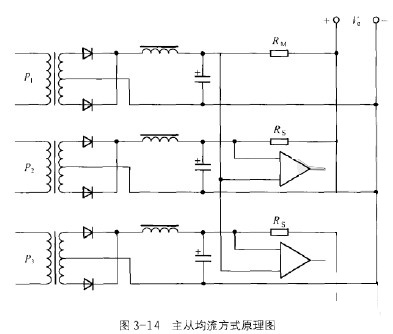

由于所有整流器的输出端都是相互并联的，输出电压相同，要达到功率均分实际上就是要求每个整流器输出的电流相同或按比例均分电流。负载均分电路有简单负载均分电路、主从负载均分电路和自动平均均流电路等均流方式。

关于简单负载均分电路方式。当负载所需的电流不大，且并联的整流器数量较少时，可采取简单的限流并联方式来达到一定的均流效果。这种并联均流方式首先要把并联的各台整流器在同样的输出电流下，将输出电压尽可能调节到相互接近的电压值上，而且各台整流器输出端与负载之间的连线电阻应尽可能对称。因为这种简单的并联均流的效果主要决定上述条件。当电源合闸开机时，先启动的和输出电压稍高一些的整流器会出现短暂的限流现象，当第一台整流器进入限流时，其输出电压稍有下降，下降到和第二台整流器输出电压相同时，第二台整流器便开始向负载供电，当负载电流大于两台整流器输出电流之和时，第二台整流器也进入限流，输出电压再下降到和第三台整流器输出电压相等，第三台整流器开始向负载供电，这样依此类推。当电源系统输出电流达到负载要求时，启动过程便结束，并联的各台整流器将按照初始时调节的状态均流工作。由此可以看出，参与并联供电的整流器必须具有限流保护功能。这种均流方法简单易行，但并联的整流器数量不宜过多，否则调节输出电压时较麻烦，而且要求并联整流器为相同型号，各台整流器的电压一电流外特性基本一致。同时对各台整流器的动态特性也要求基本一致，避免负载电流突然增加时，造成瞬时均流失调，使电源系统的输出电压大幅度下降。而且当电源系统的输出电流有较大变化时，原先所调节好的均流度可能会变差，而且在初始调节后经过一段时间的运行，由于各台整流器的参数略有变化，或由于温度的变化等，都会引起均流度的变化。所以还需要对各整流器的均流在原有的基础。L再进行一次细调。用于这种并联均流方式工作的整流器单机输出电流不宜过大，否则由于某种原因引起系统均流失调时，单个整流器的输出负载将过大。
