       铅酸蓄电池的使用

       1.容量的选择

       阀控式铅酸蓄电池的额定容量是10小时率放电容量。电池放电电流过大，则达不到额定容因此，应根据设备负载、电压大小、后备时间和电流大小等因素来选择合适容fi的电池及满足应用要求的电池。蓄电池容量的计算公式如下：

       2.阀控式铅酸蓄电池的安装

       (1)安装方式

       阀控式密封铅酸电池应与通信设备同装一室，可叠放组合或安装在机架上。阀控式铅酸蓄电池有高形和矮形两种设计，高形设计的电池体积(高度)大、重量人，浓差极化大，影响电池性能，最好卧式放S.矮形电池可立放，也可卧放。安装方式要根据工作场地与设施而定。

       (2)安装注意事项

       安装阀控式铅酸蓄电池可不设专业电池室，但运行环境需要满足一定条件。安装阀控式铅酸莆电池的机房应配有通风装置，温度不宜超过28℃，建议#电池的工作环境温度应保持在10℃-20℃之间：安装的阀控式铅酸莆电池组要远离热源和易产生火花的地方，应避免阳光对电池直射，朝阳的窗户应做遮阳处理。

       在阀控式铅酸莆电池具体安装过程中，同时需要注意以下亊宜。

       ①密封蓄电池和防酸隔爆式电池禁止混合使用在一个供电系统中;不同规格、型号、设计使用寿命的电池禁止在同一直流供电系统中使用;新旧程度不同的电池不应大量在同一直流供电系统中混用。

       ②连接螺丝必须拧紧，但也不要因拧紧力过大而使极柱嵌铜件损坏。脏污和松散的连接会引起电池起火爆炸，因此要仔细检査。

       ③电池均为100%荷电出厂，必须小心操作，忌短路。因此，装卸、连接时应使用绝缘工具，戴绝缘手套，防止电击。

       ④安装末端连接件和整个电源系统导通前，应认真检査正负极性并测量系统电压。

       ⑤安装的蓄电池组之间应预留足够的维护空间，同时，密封蓄电池和防酸隔爆式电池不宜安放在同一房间内

       3.铅酸蓄电池的充电

       电池的充电方式有浮充充电、均衡充电和快速充电等多种方式。通信用蓄电池的充电方式主要是浮充充电和均衡充电两种方式。为了延长阀控式电池的使用寿命，必须了解不同充电方式的充电特点和充电要求，严格按照要求对蓄电池进行充电。

       (1)初充电与补充充电

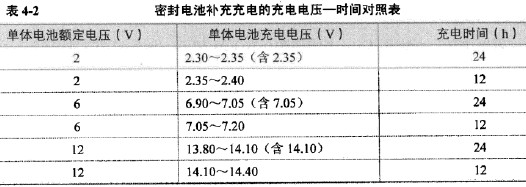

       阀控式铅酸蓄电池在使用前不需要进行初充电，但应进行补充充电。因为阀控式铅酸蓄电池是荷电出厂的，由于自放电等原因，所以投入运行前要做补充充电和一次容量实验。补充充电方式及充电电压应按产品技术说明书规定进行。在通信电源系统维护实践中，补充充电一般采取恒压限流充电方式，补充充电电流不得大于0.2C10,充电电压和充电时间的参考情况如表4-2所示。

       防酸隔爆式电池在使用前必须进行初充电，初充电应采用两充一放，宜采用低压恒压充电方法。充电过程中应保持电解液温度不超过40℃，当电解液温度达到40℃时，应采取降温措施。初充电后，应作一次容量实验，第一次放电应能放出额定容量的80%.

       防酸隔爆式电池的初充电程序如下。

       ①灌注的电解液密度应低于规定值0.01-0.015g/cm3.

       ②灌注的电解液其温度应低于35X:,液面符合规定要求。

       ③静置，使硫酸渗透到极板有效物质内部，当电解液温度下降到35t以下时进行充电。时间不应超过24h.

       ④初始可采用恒流充电，充电电流宜不大于0.2C10,当充电电压达到2.35-2.40V/只时，转入恒压充电，直至终止。

       ⑤全部初充电时间为96-120h,充入的电量约为额定容量的两倍。

       ⑥每小时记录电流和总电压一次。每2h记录标示电池端电压、密度、温度一次。每4h记录全组各电池端压、密度、温度一次。充电终止前要全面测量一次。

       ⑦充电终止时各电池端压差值应不大于0.10V,密度差值应不大于0.015g/cm3.

       (2)浮充充电

       在通信局(站)直流电源系统中，蓄电池与整流器并联采用全浮充工作方式?

       浮充电流的选择。

       ①浮充电流应足以补偿每昼夜自放电损失的电量。

       ②对于阀控式密封铅酸蓄电池而言，应确保维护氧循环所需的电流。

       ③当蓄电池单独放电后，能依靠浮充，很快地补足容量，以备下一次放电。

       浮充电压的选择。

       各种类型的阀控式密封铅酸蓄电池的浮充电压不尽相同，在理论上要求浮充电压产生的电流足以达到补偿电池的自放电损失及维持氧循环需要。实际工作还应考虑以下因素。

       ①选择在该充电电压下，电池极板生成的PbO2较为致密，以保护板栅不致于很快腐蚀。

       ②选择的浮充电压应尽量减少电池氧气与氢气析出，并减少负极硫酸盐化。

       ③考虑电解液浓度、板栅合金对浮充电压的影响。

       ④考虑通信设备对浮充系统基础电压的要求。

       根据浮充电压选择原则与各种因素对浮充电压的影响，不同厂家对浮充电压的具体规定可能不一样。在通信电源系统维护实践中，蓄电池的浮充电压一般按照产品技术说明书要求设定，并注意温度补偿。

       浮充电压的温度补偿。

       浮充充电与环境温度有密切关系。通常浮充电压是指环境温度25r而言，所以当环境温度变化时，为使浮充电流保持不变，需按温度系数进行补偿，即调整浮充电压。在同一浮充电压下，浮充电流随温度升高而增大。在实际通信电源系统维护中，环境温度每升或降rc,则每个电池端压随之减或增3-5mV/只。不同厂家电池的温度补偿系数不一样，在设置充电机电池参数时，应根据说明书上的规定设置温度系数，如说明书没有写明，应向电池生产厂家咨询确定。在各相同类型结构的阀控式密封铅蓄电池中，浮充电流随浮充电压增大而增加，随温度升高而增加。

       在通信电源维护实践中，密封蓄电池与整流器并联采用全浮充制供电方式，密封蓄电池平时均处于浮充状态。密封蓄电池的浮充电压的选择是按照产品技术说明书要求设定，并注意温度补偿。一般情况下，浮充电压为2.23-2.27V(25℃，每2V单体)，温度补偿为f/=f/(25℃)+(25-t)乘以0.003(t=环境温度)。密封蓄电池浮充时全组各电池端电压的最大差值不大于120mV(产品技术说明书有特殊说明的除外)，定期测量-次电池单体的端电压。

       在通信电源维护实践中，防酸隔爆式电池的浮充运行也是浮充制供电方式。防酸隔爆式蓄电池的浮充电压(250-般规定是：有人值守局、站的防酸隔爆式电池浮充电压为2.18V/只或按说明书要求;无人值守局、站的防酸隔爆式电池浮充电压为2.25V/只。防酸隔爆式电池浮充时全组各电池端电压的最大差值不大于0.05V,密度差值应不大于0.01g/cm3.防酸隔爆式电池每周测量一次标识电池的端电压、电解液的密度和温度。

       (3)均衡充电

       蓄电池在使用过程中，有时会产生比重、端电压等不均衡情况，为防止这种不均衡扩展成为故障电池，所以要定期履行均衡充电。合适的均充电压和均充频率是保证电池长寿命的基础，对阀控铅酸蓄电池平时不建议均充，因为均充可能造成电池失水而早期失效。

       在通信电源维护实践中，密封蓄电池组遇有下列情况之一时，应进行均衡充电(有特殊技术要求的，以其产品技术说明书为准)。

       ①阀控式铅蓄电池组单独向通信负荷供电15min以上。

       ②阀控式铅蓄电池组中有两只以上单体电池的浮充电压低于2.18V.

       ③阀控式铅蓄电池组深放电后容量不足，或放电深度超过20%.

       ④阀控式铅蓄电池搁置不用时间超过三个月或全浮充运行达6个月。

       在通信电源维护实践中，防酸隔爆式电池组遇有下列情况之一时，应进行充电。

       ①出现两只以上落后电池。

       放出20%以上额定容量。摘置不用时间超过一个月。全浮充运行达三个月。

       补充蒸馏水后。

       密封蓄电池组均衡充电时，通常采用恒压限流的方式。充电电压的设置也要根据电池的结构特点和环境温度来确定。一般情况下，环境温度为25℃时，单体阀控式铅酸蓄电池的均衡充电电压应设置在2.35V左右，均衡充电电流应小于0.2C10A.

       密封蓄电池组均衡充电时间不宜过长，因为均衡充电电压已属髙压，若充电时间过长，不仅使阀控式电池内盈余气体增多，影响氧再化合速率，而且会使板栅腐蚀速度增加，从而损坏电池。当均衡充电的电流减小至连续三小时不变时，必须立即转入浮充电状态，否则，将会因严重过充电而影响电池的使用寿命。

       在通信电源系统维护实践中，密封蓄电池充电终止的判断依据如下。

       ①充电量不小于放出电量的1.2倍。

       ②充电后期充电电流小于0.005C10A.

       ③充电后期，充电电流连续3个小时不变化。

       达到上述三个条件之一，可视充电终止。

       在通信电源系统维护实践中，防酸隔爆式电池组充电终止的判断依据如下。

       ①充电量不小于放出电量的1.2倍。

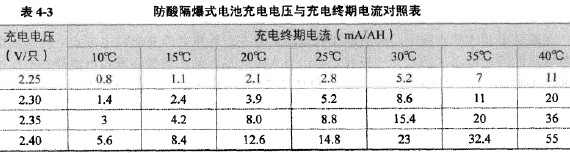

       ②防酸隔爆式电池不同电解液温度和充电电压的充电终期电流应不大于表4-3所示数值并维持3h不变。

       4.铅酸蓄电池的放电

       铅蓄电池投入运行是对实际负荷的放电，其放电速率随负荷的需要而定。各种放电小时率下的放电方法~般有标准小时率(10小时率〉下的放电、高放电率下的放电、冲击放电和核对性放电等几种。

       放电速率不同，放电终止电压也不相同，放电速率越高，放电终止电压越低。

       温度对电池放出的容量也有较大影响，通常环境温度越低，放电速率越大，电池放出的容量就小。

       在通信电源系统维护实践中，密封蓄电池组每年应做一次核对性放电实验(对于UPS使用的密封蓄电池，宜每季一次)，放出额定容量的30%-40%;对于2V单体的电池，每三年应做一次容量实验：使用六年后应每年一次(对于UPS使用的6V及12V单体的电池应每年一次)48V系统的蓄电池组，放电电流不得大于0.25Cid.蓄电池放电期间，应定时测母单体端电压、单组放电电流;有条件的，应采用专业蓄电池容量测试设备进行放电、记录、分析，以提高测试精度和工作效率。

       在通信电源系统维护实践中，防酸隔爆式电池组每年应#实际负荷做一次核对性放电实验，放出额定容录的30%-40%;每三年应做一次容景实验。使用六年后宜每年一次：防酸隔爆式电池应每小时测量一次标示电池的密度，放电停止前全测一次。

       密封蓄电池放电终止的判断依据如下:

       (1)对于核对性放电实验，放出额定容量的30%-40%.

       (2)对于容量实验。放出额定容S的80%.

       (3)电池组中任意单体电池达到放电终止电压。对于放电电流不大于0.25℃，放电终止电压可取1.8V/只：对于放电电流大于0.25C10,放电终it电压可取1.75V/只。达到上述三个条件之一，可视放电终止。
