       柴油机供油系统

       柴油供给系统的作用是按照柴油机工作过程的需要，定时的向燃烧室内喷入一定数量的雾化柴油后，与空气形成均匀的可燃混合气。

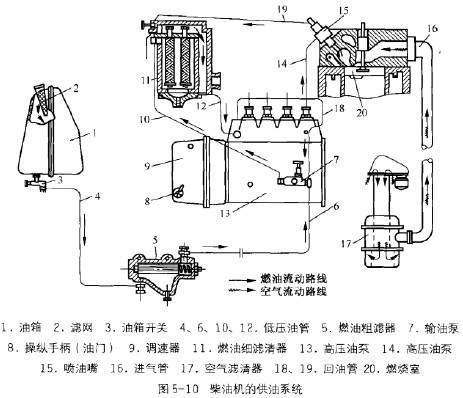

       柴油供给系统由油箱、输油泵(也称低压油泵〉、柴油滤清器、喷油泵(也称高压油泵)、喷油器、调速器和输油管等组成，如图5-10所示。

       柴油供给系统可分为低压及高压两个油路。在低压油路中，柴油从油箱1进入粗滤清器

       5,在滤去较大颗粒的杂质后，被吸入输油泵7,再经输油泵压入精滤清器11,进一步滤去细小杂质，然后进入喷油泵13内。为了保证喷泊泵有充分的柴油，并维持一定的油压，输油泵的供油量总是比喷油泵的需要量大好几倍，多余的柴油经低压回油管18回到输油泵进油端，也可以回到油箱。一部分柴油进入喷泊泵并被压缩至很高的压力，经过高压油管14进入喷油器15直接喷到燃烧室。从喷油泵到喷油器形成一个高压油路，在油路中有一小部分柴油为润滑喷油器中的运动零件用，再从喷油器的回油管19引回燃油精滤清器。

       1.输油泵

       输油泵也称低压油泵，它的作用是将油箱内的柴油提高一定压力，保生连续不断地向喷油泵输送足量的柴油。输油泵的结构形式很多，中小型柴油机多采用活塞式和叶片式。活塞式输油泵的构造由泵体、活塞组合件、子泵组合件等组成。

       手泵活塞与手泵体经选配有一定的配合间隙，在修理时不允许调错。另外，滚轮传动输油机构中，顶杆及活塞外径尺寸与输油泵体上相应的孔选配、拆装时也不要调错。

       止回阀共有两个，用塑料做成，一个装在手泵处，另一个装在出油处。如果装配不当或使用时间久了，阀的座面磨损过重，或有歪斜不平整时应调换新的。新安装的止回阀，必须研磨接合面。

       2.喷油泵

       喷油泵也称高压油泵，它的作用是提高柴油的压力，并根据柴油机工作过程定时、定量、定压的要求向燃烧室内输送柴油。多缸柴油机的喷油栗还应做到：各缸喷油次序应符合柴油机的发火次序：各缸喷油量均匀。

       一般柴油机所用的喷油泵有分配式和柱塞式两种。分配式使用较少，目前应用最广泛的是转动柱塞式高压油泵。

       (1)高压油泵的构造

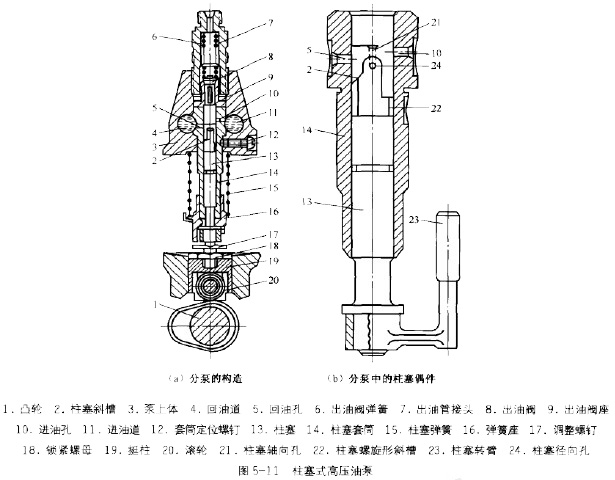

       柱塞式高压油泵的基本结构如图5-11(a)所示。由柱塞和柱塞套筒偶件、出油阀与阀座偶件，以及传动用的凸轮、挺柱等组成。柱塞是一个圆柱体，头部圆柱面上的螺旋斜槽通过径向孔和轴向孔与柱塞顶部空腔相通(有的柱塞斜槽是通过圆柱面上的直槽与柱塞顶部空腔相通)：柱塞中部切有较浅的环形小润滑油槽。尾部装有柱塞转臂(油量调节臂)，它与柱塞套筒组成精密的配合偶件，不能随意互换。柱塞套筒上有进油孔和回油孔，两者均与泵上体内的低压油腔相通。柱塞在凸轮和柱塞弹簧的交替作用下，在柱塞套筒中做往复直线运动，也可以在油量调节臂的带动下绕自身轴线转动。此外，柱塞偶件上方装有出油阀和出油阀座组成的精密偶件，靠出油阀弹簧的作用，将出油阀紧密压在阀座t.阀座与柱塞套筒顶端配合构成柱塞顶部空腔(又称柱塞上腔)，柴油就是从这个空腔经出油阀、高压油管和喷油嘴压向燃烧室的。

       (2)高压油泵的工作原理

       当凸轮的凸起部分转过滚轮时，柱塞受柱塞弹簧的作用向下移动，柱塞上腔的空间逐渐增大，从而产生吸力。同时柱塞下移使柱塞套筒上的进油孔露出时，经过滤清的低压柴油，即由壳体内的进油道经进油孔吸入柱塞上腔内，完成进油过程。凸轮的凸起部分转到与滚轮接触时，克服柱塞弹簧的弹力推动柱塞上移，柱塞封闭进、回油孔后，柱塞上腔成为密封空间，吸入的柴油被柱塞压缩，油压急剧上升。当油压超过出油阀弹簧的弹力和高压油管内余油压力时，出油阀被顶开，高压柴油被压入高压油管，向喷油嘴供油。柱塞继续h移，高压柴油不断经出油阀泵出，完成泵油过程。柱塞头部的斜槽边缘刚与柱塞套筒上的回油孔相通时，柱塞上腔内的商压柴油迅速经柱塞的轴问孔、径向孔(有的柱塞偶件中油是经柱塞头部的直梢)和斜梢，通过回油孔流往回油道，泵内油压骤然F降，出油阀因被弹簧压力压回阀座内而关闭，供油立即停止，完成回油过程。此后，柱塞继续上移，但不再压缩柴油，直到柱塞因受凸轮和柱塞弹簧作用而下移为止。柱塞套筒上的进油孔再次露出时，进油过程重新开始。凸轮每转一周，柱塞偶件向喷油嘴供油一次。

       供油贽调节是通过柱塞在柱塞套筒中的转动来实现的。螺旋斜面与回油孔的相对位置改变时，螺旋斜血边缘打开回油孔的时间改变，因而供油量得到了调节。

       柱塞在套简中的转动是靠油量调节机构完成的。油量调节机构有拨叉式和齿条式两种。拨叉式油ft调节机构如图5-12所示，由拉杆、调节臂、调节叉等组成。调节叉(每个分泵有一个)用螺钉固定在拉杆上，油量调节臂球头插入调节叉槽中。拉杆左右移动时，各分泵的柱塞同时跟着转动，从而改变供油依。柴油机工作时，拉杆的动作由调速器Cl动控制。抒松调节叉的固定螺丝，在拉杆上个别移动调节叉，可以调整各气缸供油厘及供油的均匀性。此外，在拉杆上压有停泊销子，停油时拉动手柄拨动销子，便可使拉杆移向停止供油位符。

       从柱塞上移封闭进油孔开始，到其斜槽边缘与柱塞套筒上的回泊孔相通时为止，这段柱塞行程称为供油行程或有效行程，它与供油延续时间相当。供油贵取决于供油行程的长短。转动柱塞时，开始供油的时间不变，但是柱塞斜梢边缘与回油孔相通的位置改变了，因而改变了回油起始时间与供油行程，达到了调节供油量的目的。

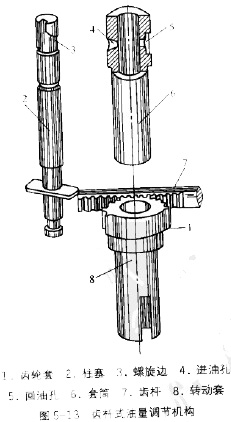

       齿杆式油量调节机构的结构如图5-13所示，其油量调节是靠齿杆带动齿轮套使柱塞转动而实现的。为了简化高压油泵的传动机构，常把几个单体式高压油泵装在--起，组成合成式高压油泵。合成式高压油泵的特点是将柱塞、高压油泵、凸轮轴以及调速器都装在体内，结构非常紧凑，也便于调试，在多缸柴油机上被广泛采用。

       喷油泵的拆装及修理。喷油泵拆装修理及调整首要的条件就是保持清洁。拆卸时需注意每一个分泵零件应做好记号并放在一起。柱塞偶件及出油阀偶件不能调换，必须成对安置。

       拆卸后的零件放在柴油中清洗吹净。零件清洗后，应进行质量检査，不合格的零件应予更换。

       重装喷油泵时应按原样装好。

       3.喷油器

       喷油器又称喷油嘴，它的作用是将喷油泵在一定时刻所供给的高压柴油，经过喷油器的喷嘴把柴油雾化成颗粒喷射到燃烧室中，与空气形成良好的可燃混合气。

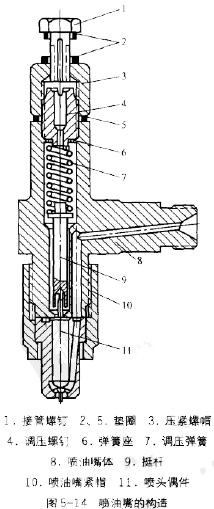

       喷油嘴有开式和闭式两类。中小型柴油机都采用闭式喷油嘴，它的特点是喷油结束后，喷油嘴油腔立即封闭而不与燃烧室相通，髙温燃烧气体不会由燃烧室冲入喷油嘴内腔使燃油燃烧，以免因积炭而阻塞喷孔。按喷孔数目，喷油嘴又分为单孔式(轴针式)和多孔式两种。喷油嘴的--般构造如图5-14所示，由喷油嘴体、调压弹簧、挺杆、调压螺钉、喷头偶件等组成。喷头偶件由针阀和针阀座组成，它是一对高精度偶件，不能拆对互换。针阀体内除有针阀孔外，还有环形油道、直油道和与直油道相通的环形油腔以及喷孔。针阀头部有两个锥面和一个倒锥形轴针。大锥面处于针阀体内的环形油腔中，接受油压使针阀升起，称为提升锥面;小锥面座落在喷孔的内锥面上，两者经研合成为喷油嘴的密封锥面。由于倒锥体形轴针是伸入喷孔中的，所以喷油时可使油雾呈现一定的锥角。

       喷油器工作原理。柴油从入口经喷油器体中的孔道进入阀体油腔内，当柴油的压力作用于针阀面产生的压力超过弹簧压力时，针阀开始升起，柴油即进入气缸中。针阀的升程受喷油器端面的限制，这是为了使针阀能较快的切断柴油。少量未喷射出去的燃油经回油管流入燃油箱中。

       喷油器的清洗和修理。喷油器的一般清洗方法是：

       用铜丝布蘸汽油或柴油刷洗，去掉喷嘴上的烟渣，再用直径1.7mm的钢丝或钻头清理油针的油路。喷孔堵塞时用探针清除。油针在柴油内浸过后用专门的铜丝刷子刷洗针部，

       最后在纯净汽油中清洗吹净。清洗好了的喷油器零件应仔细检查，当油针与油针体及喷油器体等零件有以下情况时应研磨修正。

       (1)油针与油针体导向配合不够光滑，滑动性不良。

       (2)油针与油针体密封锥面有轻微损伤。

       (3)油针体大端平面有轻微损伤。

       (4)喷油器体与油针体接合的端面有轻微损伤。

       4.调速器

       内燃机带动发电机供电时，发电机的输出电流随着用电设备的需要时增时减，输出电流增大时，内燃机曲轴上的阻力矩增大，曲轴转速就要降低;当输出电流减小时，曲轴转速就会升髙。如果不控制转速，发电机的供电电压和频率就不稳定，严重影响用电设备的正常工作。尤其是当发电机停止供电时，内燃机因突然失去负荷而转速过高，引起“飞车”,这样不但加速机件磨损，还可能损坏机件。因此，在内燃机h,必须増设能按照负载变化，自动调节供油量的装置(即调速器)。

       调速器的作用是：根据内燃机负载的变化，自动调节供油量(柴油机)或可燃混合气量(汽油机)，使内燃机输出功率与负载相适应，维持内燃机转速基本稳定。在柴油机中，调速器作用在高压油泵的拨叉(或齿条)上，当柴油机的负载增大或减小时，能自动地拨动拨叉或齿条使供油量增大或减小，以维持转速稳定。

       调速器是一种自动控制装置，分离心式、气力式和液力式三种形式，内燃机大多采用机械离心式调速器。

       离心式调速器装在柴油机凸轮轴前端，或装在组合式高压油泵的凸轮轴上，它主要由飞锤、滑套、弹簧、摆杆等组成。柴油机在带负荷工作中，若因负荷的减轻而使转速增高时，飞锤由于离心力增大而向外扩展，飞锤的弯柄推动滑套克服弹簧的弹力，使摆杆将喷油泵的齿杆向减油的方向移动，使柴油机的转速基本上降为原来的转速相反，若柴油机转速下降时，则会使喷油泵的齿杆向加油方向移动，使柴油机转速升至原数值。调节操纵手柄，可改变调速弹簧的弹力I使柴油机能在调速范围内的任意转速下稳定运转。

       5.燃油滤清器

       燃油滤清器的作用是通过过滤清除燃油中的杂质和水分，保证内燃机正常工作。滤清器的具体结构和滤芯材料由滤清的要求决定。

       一般燃油滤清器由壳体、滤座和滤芯三个主要部分组成。

       6.柴油

       柴油的性质。柴油是一种石油化工产品，它是在260X:-350X:的温度范围内从石油中提炼出来的，属碳、气化合物，其中碳的成分为87%、氢12.6%、氧0.4%.柴油的使用性能指标主要是发火性、蒸发性、黏度和凝点，这些对柴油机性能影响很大。

       (1)十六烧值。发火性好的柴油自燃能力强，准备时间短，柴油机工作比较平稳，可在气缸温度较低的情况下发火，因此利于启动。柴油的发火性-般用十六烧值来表示，该值越高，发火性越好。柴油机所用的柴油，十六烧值应在40?50之间，较高不超过65,若再高则会造成柴油机排气冒烟严重。

       (2)蒸发性。柴油的蒸发性对可燃混合气的形成与燃烧有一定影响，其影响的程度常用燃料的蒸馏实验决定，即将柴油加热，分别测定蒸发出50%、90%、95%馏分时的温度，这些温度分别定名为50%馏出温度、90%馏出温度和95%馏出温度，馏出温度越低，柴油蒸发性越好。

       (3)黏度。柴油的黏度决定着流动性。黏度小，则流动性好，若黏度过大，也会使滤清沉淀困难，流动阻力增大，进而影响到雾化。黏度过小，则会增加喷油泵的柱塞套筒之间、喷油器针阀与针阀体之间的柴油漏失量，并将加剧这些精密零件表面的磨损。

       (4)凝点。柴油的凝点是指柴油失去流动性的温度。好的柴油应具备低凝点，凝点过高，对柴油机供油系统工作极为不利，特别是在低温下可能造成供油系统堵塞。

       柴油的牌号。国产柴油分为轻柴油和重柴油。轻柴油的挥发性较好，它根据凝点数值分成几种牌号：0号、10号、20号、35号。数字表示凝固点温度，如20号柴油的凝固点是-20℃。重柴油按黏度大小分成三种：10号、20号、30号，号数越大黏度越大。

       柴油的选用。柴油的选用与很多因素有关。一般转速在lOOOr/min以上的高速柴油机选用轻柴油，并根据当地气温条件选择某一种牌号。一般气温高于15C时可选用0号轻柴油，气温在0℃-+15℃时可选用10号或20号轻柴油;气温在-15.C-Ot时则选用35号轻柴油。10号重柴油用于500-lOOOr/min的柴油机，20号重柴油用于300-700r/min的柴油机，30号重柴油用于300r/min以下的柴油机。高速柴油机若采用重柴油可降低柴油机的运转费用，但因重柴油杂质多，黏度大，用时需有相应的技术措施，例如，加强滤清、预热柴油、提高冷却水温度，选择合适的喷油压力和喷油提前角等。
