冷却系统
内燃机工作时,燃烧气体在气缸中的温度高达2000℃,与这样高温气体接触的气缸套、活塞、活塞环、气缸盖和气门等零件如不适当冷却,会导致气缸充气不足,燃烧不正常,机油黏度下降和变质,零件的磨损加剧,甚至使零件变形、卡死或损坏。但是,过分冷却也会影响燃烧正常进行,并且会使机油黏度增大,影响内燃机的功率和经济性。因此,内燃机在工作过程中,过热和过冷都是不允许的。内燃机满负荷工作时,温度应保持在75℃-90℃:采用水冷却的内燃机,低负荷时,进出水温度差约为10℃-30℃,满负荷时,不超过5℃-10℃。

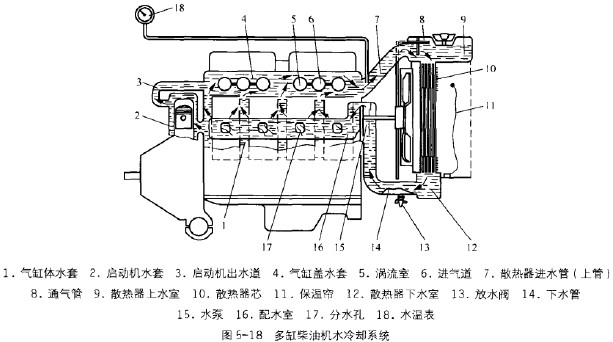

内燃机冷却系统主要有风冷和水冷两种。风冷一般适用于小功率机组,一般机组大都采用水冷却方式。水冷却系统分为蒸发式、自然循环和强制循环三种,大部分机组采用的是强制循环水冷系统,该系统又分为闭式循环和开式循环两种。开式循环的冷却水是由外源引入柴油机的冷却部位,对受热零件冷却后又排到周围环境中去。闭式循环的冷却水与外界不相联,而只是在吸热部分(受热零件)和散热部分(散热水箱)之间进行循环。通信局(站)使用的柴油发电机组多属于闭式循环水冷却系统。一般柴油机水冷却系统如图5-18所示,该系统由水泵、散热水箱、风扇、节温器、水管、冷却水套等组成。
由图5-18可以看出,水泵从散热水箱的下部吸入低温水,产生一定的压力后,通过进水管送往机油冷却器,对机油进行冷却;然后经机体进水管送到机体与气缸盖的冷却水套中,冷却气缸套与燃烧室部位;最后从缸盖出水口汇集到出水管中,通过节温器与回水管流回散热水箱,水箱中的热水经风扇鼓风而得到冷却。
在回水管与小循环进行管连接的地方,装有节温器。节温器装在气缸盖出水管中,它根据水套中水温的高低,自动控制进入散热器的水量来调节冷却水的散热强度,使水温在适宜的温度范围内。
1.节温器
节温器由阀门与绉纹筒及壳体等组成。绉纹筒用薄铜片制成,内装易挥发的液体(一般是乙醇或乙醇与蒸馏水的混合物),这些液体被密封在绉纹筒内。当温度逐渐升高时,绉纹筒内的液体便逐渐蒸发,筒内压力提高,绉纹筒张开,阀门逐渐升起,当冷却水温度高于85℃时,大循环阀门便完全张开,使冷却水可经散热水箱而进行大循环。当冷却水温度逐渐降低时,绉纹筒内气压降低,绉纹筒便收缩,阀门逐渐关闭,水温降到70℃时,大循环阀门完全关闭,切断冷却水通往散热水箱的水路。同时,小循环阀门将旁通孔完奎打开,冷却水由旁通孔经小循环水管梳入水泵进行小循环。
2.水冷却系统的维护
(1)冷却水的选择和检查?冷却系统需采用软水,并要经过过滤;冷却水温度不得岛于规定值,有问题要査明原因;禁止在缺水或过热的油机中加入大量的冷却水;冬季停机后,无采暖设备的机房要将水放出,以防冻裂水套:或加入防冻液。
(2)风扇和水泵轴承的注油。柴油机每工作200h,应从风扇壳上的注油嘴注入黄油一次。
(3)检查风扇皮带松紧度。正常情况下,用3-5kg的压力应能将皮带中段压下10-20mm。过紧会加剧轴承磨损,同时也埔加了柴油机的功率消耗。太松会使所驱动的附件达不到需要的转速。
(4)淸除水垢。柴油机工作200h后,在气缸盖、气缸体和其他部位的水套中,会结集水垢,应进行清除。
