1.空载特性
从外特性可以求出发电机的电压变化率。在n=nN办下,调节发电机的端电压为额定值,使发电机在额定负载U=1N、cos卢=cos知、U=UN)下运行,此时励磁电流为额定励磁电流。然后保持励磁电流和转速不变,去掉负载,此时端电压升高的数值用额定电压的百分数表示,就称为同步发电机的电压变化率,即
电压变化率是衡fi移动电站性能和保证用电设备正常工作的:t要数据,现代同步发电机都装有高精度的自动励磁系统,所以对的要求可以放宽,似为了防止去掉负载时电压剧烈上升击穿绕组绝缘,近代凸极发电机的大体在18%~30%.隐极发电机的电枢反应较大,故也较大,在30%-50%(以上均为cos=0.8滞后的数值)。

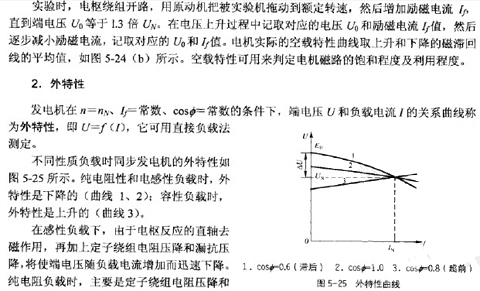

3.调整特性
发电机的负载变化时,为了保持其端电压不变,必须调节励磁电流。保持发电机的转速不变,当其端电压和功率因数不变时,励磁电流随负载电流变化的规律称为发电机的调整特性。即时,U=常数,cos#=常数,
在电阻性和感性负载时,为了补偿负栽电流产生的电压降,保持端电压+变,励磁电流必须随负战电流增大而增大,因此这两种情况下的调整特性曲线都足上升的。功率W数越低,调整特性曲线上升得越快。容性负载时。调整特性曲线是下降的,如图5-26所示。
在给定功率因数下,根据调整特性曲线,可以确定在给定的负载变化范围内欲保持端电压不变时,励磁电流的变化范围。
