通信互联网技术知识点精讲之HW设备配置方法

互联网技术 责任编辑:小狐狸 2016-08-24

摘要:下面是由希赛小编整理的通信互联网技术知识点精讲之HW设备配置方法,希望能帮助学友们。

       下面是由希赛小编整理的通信互联网技术知识点精讲之HW设备配置方法,希望能帮助学友们。具体内容如下:


       HW设备配置方法

       1.VLAN配置

       对VLAN进行配置时,应先根据需求创建VLAN.

       VLAN配置包括:

       创建/删除VLAN?为VLAN指定以太网端口

       指定/删除VLAN描述字符?创建/删除VLAN接口

       为VLAN接口配置/删除IP地址及掩码

       打开/关闭VLAN接口

       (1)创造/删除VLAN.可以使用以下命令来创建/删除设备VLAN.在系统视图下进行下列配置:


       创建VLAN时,如果该VLAN己存在,则直接进入该VLAN视图:如果该VLAN不存在,则此配置任务将首先创建VLAN,然后进入VLAN视图。

       vlan_id为VLAN的ID号。注意:缺省VLAN即VLAN1不能被删除。

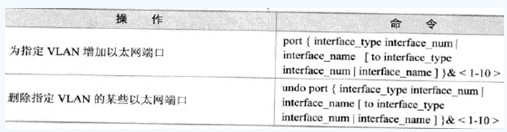

       (2)给VLAN指定以太网端口。可以使用以下命令来给VLAN指定以太网端口。在VLAN关键字to之后的端口号要大于或等于to之前的端口号,并要保证采用to形式输入的端口类型相同,两者之间包含的端口都存在。


       关键字to之后的端口号要大于或者等于to之前的端口号,并要保证采用to形式输入的端口类型相同,两者之前包含的端口都存在。

       命令中<1-10>表示参数可重复次数,最小为1,最大为10.另外,所输入的端口中不能包含Trunk类型的端U,缺省情况下,系统将所有端口都加入到一个缺省的VLAN中,该VLAN的ID为1.

       (3)指定/删除VLAN描述字符可以使用以下命令来指定/删除VLAN描述字符。描述字符串是为了区分各个VLAN,如小组名称、部门名称等。在VLAN视图下进行下列配置:


       创建一个VLAN接口前,必须先创建其对应的VLAN.

       在此项配置中参数vlan_id应取值为VLAN的ID.

       (4)给VLAN接口措定/删除IP地址和掩码。为了实现VLAN接口上的网络层功能,VLAN接口需要指定IP地址和掩码。可以使用以下命令给VLAN接口指定/删除IP地址和掩码。在VLAN接口视图下进行下列配置:


       (5)打开/关闭VLAN接口。可以使用以下命令来打开/关闭VLAN接口。在VLAN接口视图下进行下列配置:


       注意,打开/关闭VLAN接UI的操作对屈于该VLAN的以太网端口的打开/关闭状态没有影响。

       缺省情况下,当VLAN接口下所有以太网端口状态为DOWN时,VLAN接口为DOWN状态,即关闭状态:当VLAN接口下有一个或一个以上的以太网端口处于UP状态,VLAN接口处于UP状态,即打开状态。

       (6)VLAN典型配置举例。

       组网需求为:现有VLAN2、VLAN3,通过配置将端口Ethernet0/1和Ethernet0/2包含到VLAN2中,将端口Ethernet0/3和Ethernet0/4包含到VLAN3中。

       配置步骤如下:

       #创建VLAN2并进入其视图。

       [Quidway]vlan2

       #向VLAN2中加入端口Ethernet0/1和Ethernet0/2.

       [Quidway-vlan2]portethemet0/1ethemet0/2

       #创建VLAN3并进入其视图。

       [Quidway-vlan2]vlan3

       #向VLAN3中加入端口Ethemet0/3和Ethemet0/4.

       [Quidway-vlan3]portetheraetO/3ethemet0/4
