通信设备环境知识点精讲之UPS基本性能指标

动力与环境责任编辑：小狐狸 2016-08-25

希赛网公众号点击领取通信工程师备考资料

摘要：下面是由希赛小编整理的通信设备环境知识点精讲之UPS基本性能指标，希望能帮助学友们。具体内容如下

下面是由希赛小编整理的通信设备环境知识点精讲之UPS基本性能指标，希望能帮助学友们。具体内容如下：

UPS基本性能指标

1.输入指标

(1)电压额定值：220V/380VAC(主输入电源为三相三线，旁路输入电源为三相四线)。

(2)频率额定值：50Hz。

(3)电压允许变动范围：-15%-+10%。

(4)频率允许变动范围：±4%。

(5)功率因数：>0.8(在额定线性负载时)。

(6)电压谐波失真度：≤5%。

(7)功率软启动：10-15s内爬升到额定功率。

2.输出指标

(1)电压额定值：220V/380VAC(三相四线)。

(2)电压可调范围：±5%。

(3)频率额定值：50Hz。

(4)电压精度：稳态±1%;瞬态±5%。

(5)瞬态电压恢复时间：在50ms。

(6)频率精度：±0.1%(内同步)。

(7)频率同步范围：土0.5、±1、±1.5、±2Hz可调。

(8)频率调节速率：0.1-lHz/s。

(9)电压波形失真度：≤3%(线性负载)：≤5%(非线性负载)。

(10)三相输出电压不平衡度：<±1%(平衡负载)、±3%(50%不平衡负载)、±5%(100%不平衡负载)。

(11)三相输出电压相位偏移：±1°(平衡负载)、±3°(不平衡负载)。

(12)过载能力：lOmin(125%额定电流)、10s(150%额定电流)。

(13)限流：100%/110%额定电流可调。

(14)负载功率因数：0.8(滞后)。

(15)负载波峰因数：3:1。

3.可闻噪声(距离设备lm处)

可闻噪声：<60dB(A)(<100kVA设备);<70dB(A)(≥1OOkVA设备)。

4.效率

效率：≥90%(≥lOOkVA设备≥85%(10-lOOkVA设备)：≥80%(≥lOkVA设备)》

5.静态开关指标

(1)过载能力：100ms(10倍额定电流)。

(2)转换时间：≤lms。

YDrr1095-2000把UPS电气性能的技术指标分成三类，即第I类、第II类和第HI类，第III类指标是指能满足负载要求的最低性能技术指标。有关技术指标名词解释如下。

(1)输出频率动态响应恢复时间。在输入电压为额定值，输出为线性负载，输出电流由零至额定电流或额定电流至零突变时，输出电压恢复到输出稳压精度范围内所需要的时间。

(2)输出电流峰值系数。当输出电流中存在着周期性非正弦波电流峰值时，UPS所允许的最大非正弦波电流峰值与输出电流有效值之比。

(3)频率跟踪范围。交流供电时，UPS输出频率跟踪输入交流频率的范围。

(4)频率跟踪速率。UPS输出频率与输入交流频率存在偏差时，UPS输出频率跟踪输入交流频率变化的速度以Hz/s表示。并机负载电流不均衡度。当两台以上(含两台)具有并机功能的UPS输出端并联供电时，所并各台中电流值与平均电流值差最大的偏差电流值与平均电流值之比。

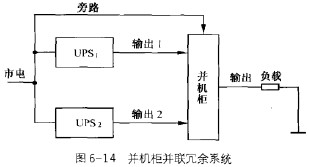

图6-14所示为采用并机柜来实现两台UPS的冗余并联，通过并机柜的控制使负载均分。当其中一台UPS发生故障时。令部负载将自动转由另-台UPS供电，并机柜上具有自动旁路转换功能。

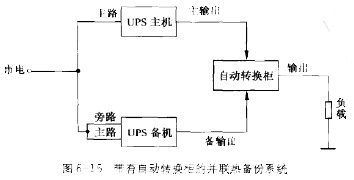

图6-15所示为主从并联热备份的连接方法。UPS主机承担全部负载供电，备机UPS处于热备份状态，当UPS主机发生故障或市电中断电池放电结束时，自动切换到备机UPS供电，市电恢复后或主机UPS修复，自动切换柜将负载自动恢&到由主机UPS供电状态。为了减少切换次数，可将自动切换柜设计为无主备工作方式，即先有输出电压的UPS为主机，当主机故障退出系统后，另一台UPS即成为主机，修复后的UPS重新接入系统时自动切换柜将不再切换，仍保持原有供电状态。
