       接地系统中的几个电压概念

       在接地系统中，由于会有电荷注入大地，势必会有电压的存在。很好地理解接地系统中几个重要的电压概念，对于人身和设备的安全具有很重要的意义。

       1.接地的对地电压

       电气设备的接地部分，如接地外壳、接地线或接地体等与大地之间的电位差，称为接地的对地电压Wd\这里的大地指零电位点。

       正常情况下，电气设备的接地部分是不带电的，所以其对地电压是0V。

       当有较强电流通过接地体注入大地时(如相线碰壳)，电流通过接地体向周围土壤作半球形扩散，并在接地点周围地面产生一个相当大的电场，电场强度随着距离的增加迅速下降。

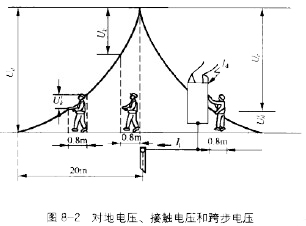

       实验资料表明，距离接地体20m处，对地电压(该处与无穷远处大地的电位差)仅为最大对地电压的2%,在工程应用上可以认为是零电位点，从接地体到零电位点之间的区域，称为该接地装置的接地电流扩散区，若用曲线表示接地体及其周围极点的对地电压，则呈典型的双曲线形状，如图8-2所示。

       2.接触电压

       在接地电阻回路上，一个人同时触及的两点间所呈现的电位差，称为接触电压。在图8-2中，当设备外壳带电，而人触及机壳时，所遭受的接触电压等于电气设备外壳的对地电压W和脚所站位置的对地电压W之差，即C/e=%-fV。显然人所在的位置离接地体处越近，接触电压越小;离接地体越远，则接触电压越大，在距离接地体处约20m以外的地方，接触电压最大。这也是为什么一般情况要求设备就近接地的原因。

       3.跨步电压

       在电场作用范围内(以接地点为圆心，20m为半径的圆周)，人体如双脚分开站立，则施加于两脚的电位不同而导致两脚间存在电位差，此电位差称为跨步电压%.跨步电压的大小，随着与接地体或碰地处之间的距离而变化^距离接地体或碰地处接近，跨步电压越大，反之则小，如图8-2所示的U和JV。
