通信设备环境知识点精讲之集中监控系统的结构

       下面是由希赛小编整理的通信设备环境知识点精讲之集中监控系统的结构，希望能帮助学友们。具体内容如下：

       集中监控系统的结构

       为了实现通信电源的集中监控，监控系统网络采用分布式计算机控制系统结构。管理结构、网络结构、数据采集结构和数据存储结构都应该符合通信电源设备维护管理的需要。

       根据YD/T1051-2000《通信局(站)电源系统总技术要求》的规定，在一个本地网内，监控系统按城市(地区)监控管理中心(CSMC)、区域(县)监控管埋中心(DSMC)、局(站)监控管理中心(LSMC)和设备监控单元(监控模块)(ESU)划分为四个监控级。其中设备监控单元(监控模块)是数据采集级，其他三个监控级是具有不同宵理权限和功能的管理级。以上四个监控级CSMC、DSMC、LSMC和ESU是按照我国通信电源设备维护管理模式划分的。

       需耍说明的是，这四个监控级在习惯上也分别称为监控中心(SupervisionCenter,SC)、监控站(SupervisionStation,SS)、监控单元(SupervisionUnit,SU)和监控模块(SupervisionModule,SM)。这种管理结构的确定主要是基于以下几个方面的考虑。H前因全国范围内仍有不少通信局(站)使用着较陈旧的电源设备*而且不可能在短期全部更新换代。

       这些通信局(站)尚不具备无人值守的条件。对于这些通信局(站〉而言，通信电源集中监控系统的局站监控管理中心这一监控级应具有必要的管理功能。目前和今后一段时间内，区域(县)监控管理中心这了监控级应当是主要的运行维护点，庳该具有较强的管理功能。城市(地区)监控管理中心是一个监控管理区的较高层次的管理级，负责对整个监控网络的管理。

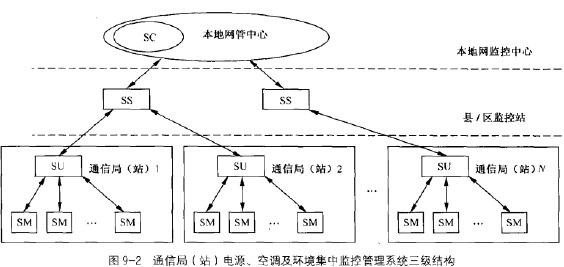

       典型的三级网络结构为：端局(站)设置监控单元(SU)，县(区)或若干个端局(站)设置监控站(SS)，地(市)级及以上城市设置监控中心(SC)，如图9-2所示。

       目前整个监控系统的网络结构是按广域网进行连接的，即各级监控级自上而下逐级汇接，每个监控中心均按辐射方式与若干下级监控节点连接，形成一点对多点的监控系统，最低的监控级与其所监控的设备相连接。监控系统数据采集结构是根据不同的电源设备设置若干设备监控单元(监控模块)，构成若干相对独立的数据采集系统。这些数据采集子系统包括：高压室、低压室、油机室、电力室和电池室等全部电源设备，以及空调设备和环境条件。

       智能设备的监控模块本身自行构成数据采集子系统。监控系统数据存储结构也应符合管理结构的需要，三个管理级都应保存一定量的实时数据和历史数据，各级监控级还应有对实时数据进行处理的能力，将实时数据进行处理后再向上级传送，可以减少传送的数据量，提高对有用信息的响应速度。实时数据库和历史数据库设置方式：实时数据库现场分布，-般设置在有人值守的最低一级管理节点(如SS或有人值守的SU)。这种方案的好处是，现场设备传来的数据，在这一节点得到一定过滤，只把一些重要的或上级管理节点需要的数据传送上去，避免大量不重要的数据在网上传送，增加网络负荷。另外，这种配置充分体现了分散控制、分散采集和集中管理的特点，符合现代计算机控制系统的分布式控制的5个特点。这种符合工业标准的实时数据库，可以通过开放的数据链路接口与关系型数据库通信。历史数据库多级备份，在现场计算机节点上，保存历史文件。在二级管理中心、一级管理中心也保存历史文件，实现历史数据的多级备份。
