       直流供电系统设备的配置

       直流供电系统是指由直流电源设备及其相互之间的连接导线构成的、按一定方式协同工作的、提供满足通信设备要求的直流电源供电总体。此类设备包括整流器、交直流配电设备、DC/DC变换器、DC/AC逆变器、蓄电池组等。

       直流供电系统对通信设备可采用分散或集中供电方式供电。

       分散供电方式应根据通信容量、机房分布、维护技术和维护体制等条件，使电源设备尽量靠近负荷中心，并能提供机动灵活的扩容条件。直流电源系统的设置应考虑到通信网络设备的安全需要。对直流供电系统的设置位置常见有两种方式，即可以分楼层集中设置电力电池室安装或直接安装在通信机房内实现分区域就近供电。

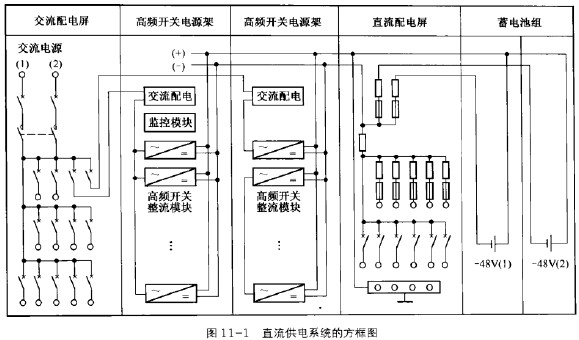

       直流供电系统应采用在线充电方式，以全浮充制运行，即电池在不脱离负载的情况下运行充电的供电系统，图11-1所示为直流供电系统的方框图。

       整流器设备的配置

       通信设备要求采用稳定的直流供电，整流器通过对市电进行整流，将交流电源转换成设备工作所需要的直流电源。正常情况下，整流器一方面通过直流配电屏给通信设备供电，另一方面给蓄电池组充电。整流器容量及数量应按以下要求配置。

       ①采用高频开关型整流器的局(站)，应按n+1冗余方式确定整流器配置，其中”只主用，n名10时，1只备用：n>10时，每10只备用1只。主用整流器的总容量应按负荷电流和电池的均充电流(10小时率充电电流)之和确定。

       ②对于采用太阳能电池等新能源混合供电系统供电的局(站)，当蓄电池10小时率充电电流远大于通信负荷电流时，主用整流器的容量应按负荷电流和20小时率的充电电流之和确定。

       交直流配电设备的配置

       在交换局大容量供电系统中，一般交流配电屏、直流配电屏分开设置，宜使用整流器厂家提供的交直流配电产品与整流器组成直流供电系统;对小容遍:供电系统可使用交直流配电设备、整流器在物理上组成1个机架的组合电源架，如接入网、基站机房使用的供电系统。交直流配电屏配置与选择时应注意以下要求。

       交直流配电屏的技术要求

       1.直流配电屏技术要求

       (1)输出额定电流可分1600A、2000A、2500A三种。

       (2)负载分路(根据工程特点在订货前确定分路情况)可分以下三种情况。

       1600A直流屏：熔断器400Ax6路、200Ax2路、100Ax2路、63Ax8路。

       2000A直流屏：熔断器400Ax7路、200Ax7路、100Ax4路、63Ax8路。

       2500A直流屏：熔断器500Ax7路、200Ax4路、100Ax4路、63Ax8路。

       (3)直流屏应能接入两组电池，并分别装有熔断器，当其中一组不能工作时，另外一组应能正常供电。

       (4)直流屏的主回路、电池回路和200A以上的负载分路应分别装有分流器，可分别测量总电流、电池充放电电流和负载分路电流，采用数字显示，并可将上述模拟量经变换后，供系统监控模块采集。

       (5)直流屏内放电回路的电压降在满载时应小于500mV。

       (6)多台同容量的直流屏应能并联工作。

       (7)直流屏应有过压、欠压告警信号，有过流保护和输出端浪涌吸收装置，并有格丝熔断告警功能。直流屏应配有集中信号告窖装置并具有声光告警功能，能送出告瞥接点信号，供系统监控模块采集。

       2.交流配电屏技术要求

       (1)额定容量：输入交流三相五线380/220V、50Hz,常规按电流可分400A、630A两种。

       (2)输入要求：要求输入二路交流电源，并可人工或自动倒换。有自动倒换要求的电路，必须有可靠的电气联锁，或做到电气和机械双重联锁。

       (3)负载分路(根据具体情况变动)可分以下两种情况。

       400A交流屏：低压断路器160Ax4路、100Ax2路、63Ax4路、32Ax4路;

       630A交流屏：低压断路器160A?200Ax6路、100Ax2路、63Ax4路、32Ax4路。

       (4)事故照明分路：当交流电源停电时，能自动送出48V/100A的直流电源作为事故照明电源。

       (5)保证照明电路：两路交流电源自动转换，输出两路100A的照明分路。

       (6)交流屏的输入端应提供可靠的雷击、浪涌保护装置，在下列模拟雷电波发生时，保护装罝应起保护作用，使得设备不被损坏：电压脉冲10/700叫，5kV;电流脉冲8/20hs,20kA?监控模块也应采取相应的防浪涌措施。中性线汇流排应与机架绝缘。

       (7)交流屏应具备测量电流、电压的功能，并采用数字显示，具有欠压、缺相、过压告警功能。此外，还能将上述模拟量经变换后，供系统监控模块采集;亦能送出告警接点信号，供系统监控模块采集。为便于遥信，交流屏各断路器取一对辅助接点信号，供系统监控模块采集。

   直流配电屏的配置与计算

       1.直流配电屏的配置与计算

       (1)集中式直流配电屏

       集中式直流配电屏一般均按终期负荷容量选择配电屏的容量。在负荷计算中，当所接变换器其实际负荷与额定容量相差不大时，一般可将变换器的输入电流额定值作为直流配电屏负担负荷的组成部分考虑。能够给蓄电池高电压充电的直流配电屏，由于蓄电池的充电电流一般不会大于通信设备的浮充电流与事故照明等其他直流用电没备的用电电流之和，故在直第11章通信电源系统设计及配电工程1271流配电屏的选择计算中，一般不考虑蓄电池的充电问题。

       (2)单元式直流配电屏

       由于允许并联增容，故应按近期负荷容量，根据负荷电压来选择配电屏的容量。实际应用中，由于此类配电屏可以在线扩容，设备选择和配置时一般使用此类配电屏，在分散供电的情况下，为了扩展单元直流配电屏分路不足的问题，才涉及直流配电屏的扩容。

       2.交流配电屏的配置与计算

       交流配电屏的主要作用在于给开关电源系统的整流器提供交流电源，所以开关电源系统的交流屏往往使用厂家配套的产品。

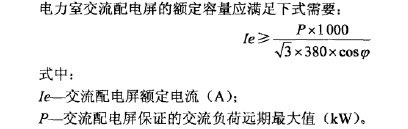

       在综合楼内，在电源种类多，整流器台数及其他负荷分路比较多的情况下，可以安装1-2台大容量的交流屏，作为电力室输入交流电源的总分配屏，此类交流配电屏需要考虑电力室内交流负荷远期最大值。
