       UPS交流供电系统设备的配置

       通信设备除了要求采用稳定直流供电外，大量的数据通信设备、服务器要求采用不间断的交流供电，在小容量场合使用逆变器外，更多的情况是使用UPS电源供电。随着近年来数据业务的蓬勃发展，数据中心业务量的持续扩大，大功率UPS系统得到了广泛的应用。

       1.UPS设备的配置

       UPS设备的配置一般遵循以下原则。

       ①机房UPS设备必须满足YD/T1095-2000通信用不间断电源(UPS)的所有要求。

       ②对特别重要和负荷集中的机房设备正常使用情况下输入谐波电流(THDI)应满足小于10%的要求;正常使用情况下输入电压谐波(THDU)应满足小于5%的要求。

       ③同一个UPS系统中，同时输出的多台UPS设备之间功率应平均分配，最大不平衡度小于5%。

       ④在不影响实际负载正常工作的前提下，可将需要维护的UPS设备退出服务，进行独立检修调测。

       ⑤UPS单机额定容量原则上应不超过400kVA;由多台UPS设备组成的UPS系统额定容量原则上应不超过800kVA;且UPS设备台数不宜大于三台。

       ⑥对于大型数据中心机房，提倡采用儿个中等容量的UPS系统分散供电代替单一大容量UPS系统集中供电。

       ⑦UPS中的整流器应能进行电池充电电压或充电电流的调整。

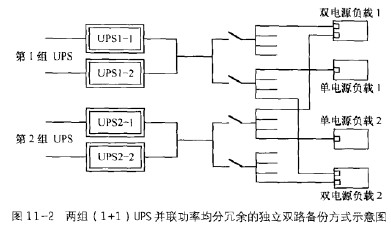

       对特别重要和负荷集中的机房，宜采用两路独立UPS电源供电，并按图11-2所示的两组(1+1)UPS系统并联冗余方式配置。平时每组UPS仅负担1/2负载功率，当任何一组UPS出现停止输出时，正常工作的UPS可以接管所有双电源负载，保证供电的安全性。

       对一般的数据机房，按图11-3所示一组(1+1)UPS并联功率均分冗余备份方式配置UPS电源，系统为同一机柜供电时，应为每个机柜提供两路从UPS配电柜内不同输出总开关接出的电源。

       对UPS系统容量与蓄电池后备时间要求如下。

       ①UPS系统的输出功率容量应根据近期负荷的功率进行预测。

       ②对特别重要和负荷集中的机房，UPS单机后备时间应满足系统设计规定负荷工作45min以上;对采用一类市电供电的一般机房,UPS单机后备时间应满足系统设计规定负荷工作30min以上，二类市电供电的一般机房，UPS单机后备时间应满足系统设计规定负荷工作60min以上。

       ③UPS电池组采用架式安装。

       ④有条件时，UPS设置高放电倍率的2V电池。

       ⑤每组电池均需设置质童可靠的过电流保护装置。

       ⑥UPS与电池连接应设置紧急脱离开关。

       2.UPS蓄电池容量的计算

       UPS蓄电池组与-18V通信用电池组使用特性和生产工艺不完全相同。UPS电池的总容量应按UPS功率数，采用恒功率方法估算出蓄电池的放电电流具体公式如下：

       在计算出放电电流I之后，根据此I值，查询所选择电池品牌的放电电流数据曲线，即可得出蓄电池组的容量;也可以根据放电电流J和UPS要求电池组提供的放电时间按照通信用电池组的计算方法来求得电池组的容量。
