       电力线的敷设

       电力线的敷设方式选择与设计直接关系到通信电源站的供电质量和供电可靠性。

       1.电纸敷设的一般要求

       ①在电缆头附近应有足够的长度，防止电缆受机械力时造成机械损伤，一般留1.5%-2%余量。直埋式采用波浪式埋设，留检修口备用。

       ②多根电缆敷设在同一通道且位于同侧的分层支架上时，应按电力电缆、强电至弱电的控制和信号电缆、通信电缆的顺序排列。支架层数受通道空间限制时，35kV及以下相邻电压的电力电缆，可排列于同一层支架，lkV以下的电力电缆也可与强电控制和信号电缆配置在同一支架上。

       2.电力电缆的敷设方式

       电源站常采用的电缆敷设方式有直接埋地、利用电缆沟和沿墙敷设等几种。

       (1)电缆直埋地敷设

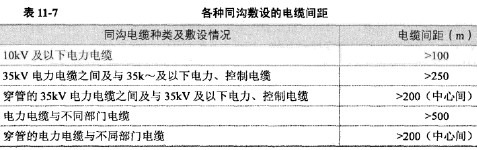

       将电缆放在开挖的沟底，上面覆以100mm厚的素土或沙，然后用砖或水泥板盖在上面，最后回土填平。一般用于电缆根数不多、地面与地下情况不甚复杂的高、低压配电线路。电缆直埋地敷设，其埋设深度最好在lm左右，一般不应小于0.7m,挖沟宽度应视电缆的根数而定。同沟电缆间的距离要求如表11-7所示。

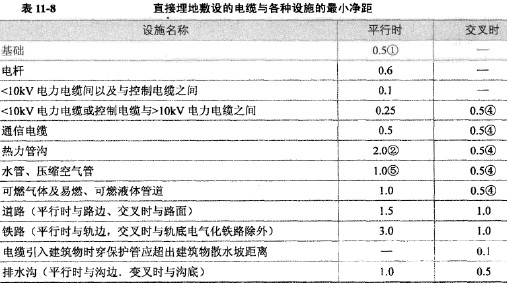

       电缆直接埋地敷设时，电缆与各种设施平行或交叉的净距，不应小于表11-8所列数值。

       注：

       ①电缆应埋设在建筑物的散水坡外。

       ②当电级与热力管沟之间装有W热层时，平行距离可W为O.Sm.

       ③电缆与热力管沟交叉时，如电缆穿石棉水泥管保护?其长度应伸出热力管沟两侧各2m,ffl热层应伸出热力管和电缆两侧各lm.

       ④当电嫌与各种设施交叉点前后各lmffi围内穿管或用隔板隔开后.交叉净距可减为0.25m.

       ⑤电嫌与水管、压缩空气管平行，电埋与管道标高差不大于0.5m时，平行净距可减为0.5m.
