1、反向链路预算实例

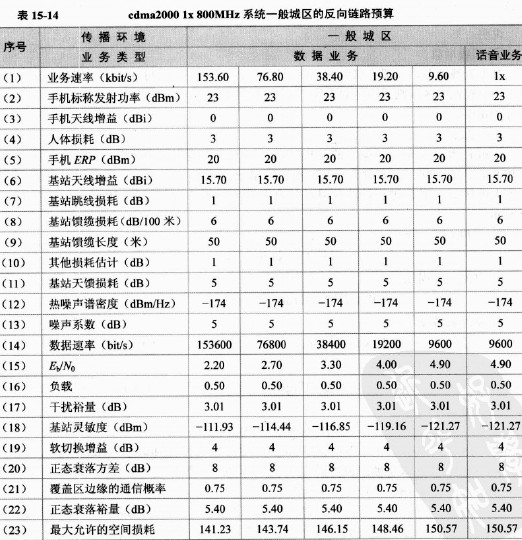

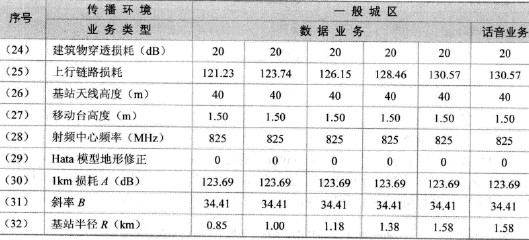

表15-14所示给出了cdma2000lx800MHz系统在一般城区的反向链路预算表，其中移动台的有效全向发射功率为200mW,小区边缘覆盖率为75%，传播模型为Okumura-Hata模型。对不同的传播环境可采用相应的修正因子，实际的修正因子需通过模型校正工作得到。

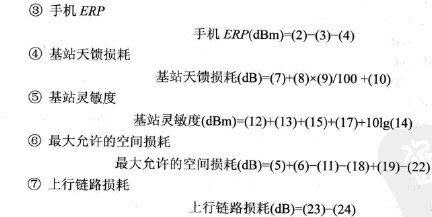

说明：
①天线增益
对于天线增益，一般在城区和郊区采用定向天线，而在农村等建筑物相对稀疏、容*要求相对较低的区域则采用全向天线，表15-14中的定向天钱增益为15.7dBi,全向天线增益为lldBi.

②天线高度

一般在容量分布相对集中的密集区域基站天线高度会相对低些，以减轻导频污染和对其他区域的干扰：在容量分布相对分散且较开阔区域，基站天线高度相对高些，以播盖较大的区域。通常进行链路预算时其典型取值如下：密集城区30m;城区40m:其余50m。
从表5-14中可知，由于数据业务信道的编码可以选择卷积编码或Turbo编码，因而相对于话音业务，数据业务的解调要求反而降低，同时随着数据速率的增加，Turbo编码的性能得到更好的发挥，解调信噪比要求下降。
从表15-14中的CDMA反向链路覆盖预算表和前面表154的GSM反向链路覆盖预算表可以看出，在相同的传播环境、基站天线增益、基站饿线损耗以及相同的衰落裕量下，CDMA。
网络反向所能承受的最大路径损耗比GSM网络大3.3dB左右，相应地CDMA基站的覆盖半径就比GSM基站的覆盖半径大。
