3.2.4 通信专业考试多级数字时分交换网络

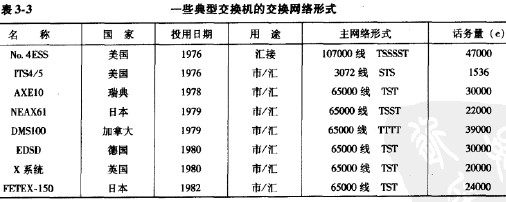

当交换机的容量较小时，可以采用只含一个时间交换器的单T网络，单T网络的容量最大为1024个64kbit/s信道。当交换机的容量超过单T的限度时，必须采用由T和S交换器组成的多级网络。多级网络的形式多种多样，表3-3给出了当前一些典型程控交换机所采用的多级网络形式，表中的TST表示一个三级网络，其第一级和第三级都是T交换器，第二级是S交换器，其他类似。下面以三级网络为例，讨论多级数字交换网络的接续原理。按照T和S交换器的功能，由其构成的三级网络结构有：TST,STS和TTT。

1.TST网络

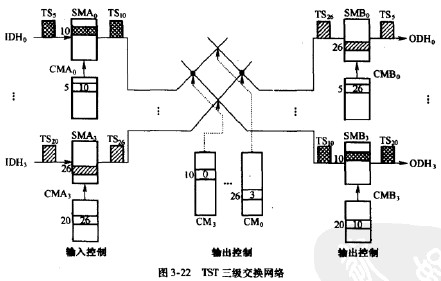

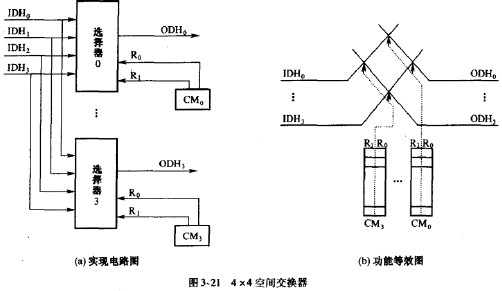

TST是一种常见的三级交换网络，第一级T交换器称为AST，用来完成输人时分复用线上的时隙交换。第二级S交换器称为中间级S，用来完成不同时分复用线之间的交换。第三级T交换器称为B级T,用来完成输出时分复用线上的时隙交换。TST网络中的两级T要求采用不同的控制方式，中间级S的控制方式任意，这样做的目的是为了便于控制。图3-22给出了一个具有4条输人时分复用总线（IDHo-IDH,〉和4条输出时分复用总线(ODH0~ODH3)的TST三级网络，可以看出，A级T和B级T各需要4个T交换器，中间级S是一个4x4交换器。
我们以两个用户之间的通话为例，说明TST三级交换网络的接续原理。在图3-22中，假定输入输出时分复用总线上有32个时隙（TSe-TS)，A级T采用输人控制方式，中间级S采用输出控制方式，B级T采用输出控制方式。主叫用户A占用了IDH0上的TS5,被叫用户B占用了IDH3上的TSm，数字交换网络中的接续是单向接续，我们把从主叫至被叫方向的接续路由称为正向路由，把从被叫至主叫方向的接续路由称为反向路由。按输人折ft方式，两个用户要实现通话，则要求建立的正向路由完成从IDHo,5交换到ODH,反向路由完成从IDH,^交换到ODH。。这里不但要求完成时隙交换，同时要求完成线间交换。

首先讨论正向接续路由的选择和建立，控制系统首先必须选择一个空闲的内部时隙，TST网络的内部时隙是指A级T的输出复用线上的时隙，由于S级不能完成时隙交换，内部时隙也是S级总线上的时隙，又是B级T的输人复用线上的时隙。内部时隙不固定给任何通路，属于共享资源。假如控制系统选到了内部时隙TSia,则正向路由要求TST三级交换器完成的交换包括：A级T从TS5交换到TS1D、S级从IDHo交换到ODH3、B级T从TS。交换到TSm,按照各级交换器的控制方式，在图3-22中标出了正向路由，包括占用的话音存储器单元和控制存储器相应单元中的数据。
再来讨论反向接续路由的选择和建立，控制系统不必为反向接续路由选择空闲的内部时隙，一般采用反相法原理，用与正向接续路由相差半帧的内部时隙作为反向路由的内部时隙，复用线上一帧有32个时隙，相差半帧也就是16个时隙，因此，反向路由的内部时隙为10+16=26。这样做的好处是：控制系统只需选择一次内部时隙，就可得到正反两个方向的内部时隙，节省控制系统选择路由的时间。把TSM作为反向路由的内部时隙，则要求TST三级交换器完成的交换包括：A级T从TSm交换到TSm,S级从IDH3交换到ODHo,B级T从TSm交换到TS5,按照各级交换器的控制方式，在图3-22中标出了反向路由，包括占用的话音存储器单元和控制存储器相应单元中的数据。

如果改变各级交换器的控制方式，所不同的是话音存储器和控制存储器的占用单元和写人的数据，接续路由情况读者可自行讨论。
