4.1.1 路由规划
电信网的路由是指在两个交换局之间建立的呼叫连接路径。连接路径可能只包含一个中继线群，也可能由多个中继线群经交换局串接而成。路由规划包括路由设计和路由选择，这些都与电信网的组织结构有关。
1.电信网的一般结构

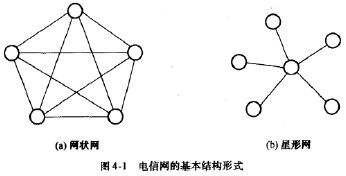

电信网结构的基本形式有网状网和星型网，如图4-1所示。图4-1所示的网状网是一种全互连网，其中每个交换局均有直达中继线和其他交换局相连。这种网的优点是任何两个交换局之间的连接不需要经过其他局，接续迅速。当某两个局之间的中继线出现故障时，只需经过另一个局的转接即可完成接续。因此，电路调度灵活、可靠性高。全互连网状网结构的缺点是所需中继线群多，如果有/V个交换局，则至少需要N(N-l)/2个中继线群，所以线路利用率低，投资维护费用大故这种全互连网结构只适用于电话局间话务量较大，或交换局较少的中小城市。为了节省费用，在某些话务量不大的交换局之间可以不设直达中继线，从而构成一个部分互连的网状网。

星型网中设有一个中心局，称为汇接局，其他局与中心局之间设有直达中继线，各局之间的通信都需经中心局转接。星型网构成辐射式形状，又称为辐射式结构。星型网的优点是节省中继线，如果有N个交换局，所需中继线群数为N-1。星型网结构中，各局之间的通信只能通过一条路由，因此，话务量较集中，中继电路利用率高。星型网结构存在明显的缺点，当汇接局出现故障时，将使全网的局间通信无法进行。星型网可作为局部地区网，如当一个地区比较分散，在中心位置周围是一些较小的局时，可采用辐射式结构的星型网。

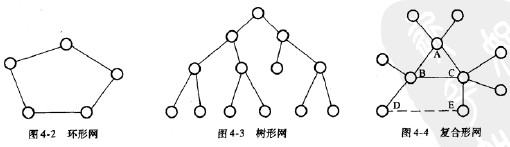

实际组网中，网络的结构形式多种多样，比如网状网结构可以简化成环形网，如图4-2所示。星型网可以扩展成树状网，如图4-3所示。可采用网状网与星型网的综合构成复合网，复合网结构能吸取两种基本形式的优点。如图4-4所示为一复合网，A,B,C三个交换局之间为网状网结构，汇接局以下其他各局为星型结构。显然，复合网结构具有一定的灵活性，可在话务量较大的局间设置直达电路，如D局和E局之间用虚线表示的直达中继电路群。复合型网提髙了电路利用率，在实际中得到广泛采用。
