1.传输系统
电信网中模拟用户线大多采用双绞线，即模拟二线传输。中继传输系统常用的传输媒介有多线对电缆、同轴电缆、微波（包括卫星）和光纤等。
通过Z接口的模拟二线传输中，收发两个方向使用同一对导线，发送信号可能直接返回到己方的接收端，形成所谓的“侧音”，也可能通过远端返回，形成“回音”。侧音和回音都影响通话质量，一般侧音通过话机终端里的消侧音电路加以抑制，回音必须通过接口混合电路里的平衡网络加以抵消。

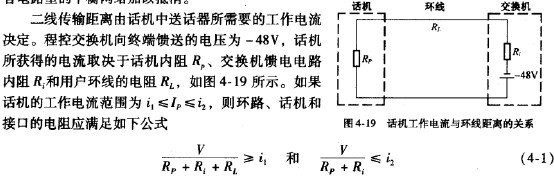

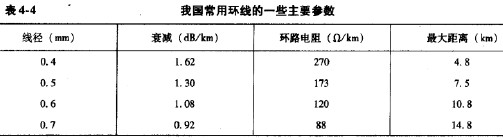

对于目前的电话机制造技术，送话器的正常工作电流常在20mA在100mA，而在2000左右，交换机接口的馈电内阻在400左右。由式（4-1)可求得最大环路电阻K1800fl。实际中为了保证送话器和交换机接口中摘机检测电路正常工作，常规定环路电阻不大于130W1。表4-4给出了我国用户环线传输中常用的线径、音频衰减（1kHz时）、环路电阻及最大传输距离。

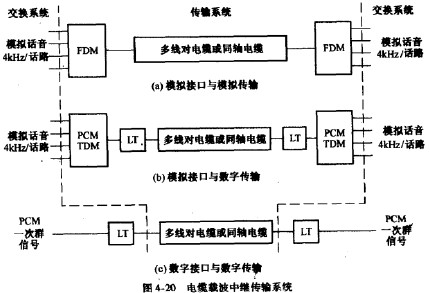

中继传输系统往往根据传输容量和距离，选用不同的复用方式和传输媒介。模拟中继传输常用频分复用（FDM)技术，而数字中继传输常用时分复用（TDM)技术。当采用复用技术时，交换机输出与传输系统之间必须有复用设备。图4-20给出了频分复用与时分复用传输时的情况。
交换机的C接口输出模拟话音信号，每路带宽4kHZ,若干路模拟话音信号经过频分复用（FDM)调制后，形成频带较宽的FDM信号，然后经双绞线或同轴电缆传输，如图4-20(a)所示。

完成FDM调制和解调的设备称为载波机，载波机归属于传输系统。当采用数字传输时，模拟话音信号首先经过PCM编码和时分多路复用，形成TDMPCM信号，由于PCM信号通常为TTLNRZ信号，不适于直接通过电缆长距离传输，因而必须经过数字线路终端（LT)进行传输编码（如HDB3编码），如图4-20(b)所示。实现TOMPCM和传输编码的设备称为PCM端机，PCM端机同样属于传输系统。对于数字交换机的A接口，输出的是PCM-次群信号，因此传统的数字中继传输系统中的TDMPCM和传输编码由交换机接口系统完成，如图4-20(c)所示。
尽管有种类繁多的中继传输系统，数字交换机只需提供具有输出单话路模拟信号（如c接口）和各次群PCM信号（如A,B接口）的中继接口。关丁传输系统的全面讨论可参阅有关书籍一。
