4.1.5 数字网的同步
数字交换机和数字传输系统组成了数字网，为了保证接收数字信号的完整性和有效性,全网中的数字设备之间必须同步。同步包括帧同步和时钟频率同步。
1.帧同步

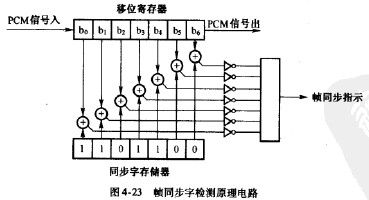

PCM-次群信号的帧同步是利用同步时隙TS。来实现的，在发送端，每个偶帧的TS。被固定的设置为Ml1011，其中x位保留给国际用，其余7位是帧同步字。接收端的帧同步字检测电路不断检查输人数宇序列中是否存在同步字，当检测到与同步字相匹E的数字序列时，检测电路输出一个帧脉冲，如图4-23所示。帧同步电路以帧脉冲为参知识点，检查后续各帧TS。中是否也含有同步字，在所期望的时刻（每隔250us)连续数次收到同步字，才确认系统进人同步状态。这种方法可以避免把消息中与同步字相同的数字序列误认为同步字。在同步状态下，如果帧同步检测电路连续数次不能在预定时刻收到同步字，就认为系统失步，立即重新开始同步建立过程。同样，这是为了避免偶然的传输误码造成假失步。

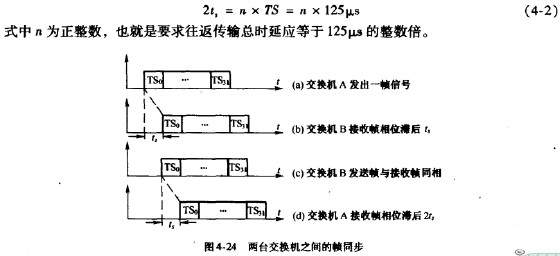

两台交换机之间通过数字中继线相连时的传输过程如图4-24所示。首先交换机A发出一帧信号，经过传输时延到达交换机B,假定交换机B的计数器与接收信号帧同步时，交换机B的帧起始时刻比交换机A的帧的起始时刻滞后，在一般情况下，两个方向的传输时延相等，于是交换机A接收到的信号帧将比它发送的帧滞后2为了使交换机A的发送信号与接收信号也达到帧同步，则必须满足

实际中，交换机之间的信号时延受距离、温度和传输系统等因素的影响，总是处于变化中，帧同步常采用弹性存储器来实现。图4-25所示为帧同步原理电路，与时间交换器相似，但这里的写入地址产生电路根据检测到的输入PCM信号的帧头，依次将各个时隙的内容顺序写人弹性存储器。在交换机一侧，则根据交换机中的计数器，顺序读出弹性存储器中的内容，达到与交换机的帧同步。弹性存储器可在两个交换机之间的中继线两端同时存在，线路上的传输时延会被弹性存储器自动吸收。
