　　1.比特时钟面率同步
由多台交换机构成的数字网，要求各个交换机的时钟频率和相位协调一致，即各交换机具有相同的发送时钟频率和接收时钟频率。由于传输媒质的影响和时钟频率的漂移，一般很难做到，这就产生了时钟频率的同步问题。

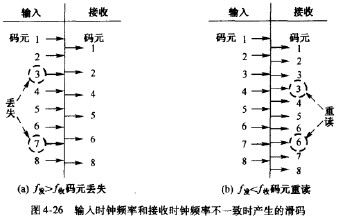

对于任一台交换机，输入信号时钟的频率和接收端本地时钟不一致时，会产生“滑码”。如图4-26所示，若本地接收时钟频率低于输人信号时钟频率，经过一定时间后出现码元丢失。若本地接收时钟频率高于输人信号时钟频率，经过一定时间后就会出现码元重读。丢失或重读都是由“滑码”引起的，滑码的主要影响是引起TDM传输帧失步，从而损伤话音（特别是保密电话）和数据的质量。要避免滑码的产生，就必须使两个（或数个）交换系统使用相同的基准频率。

频率同步常采用以下方法。

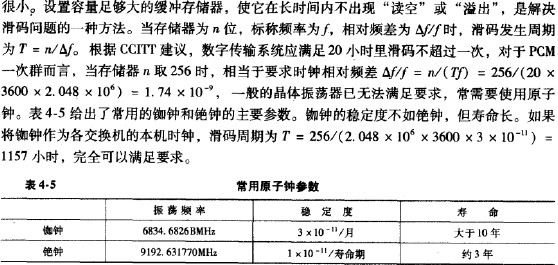

(1)准同步。准同步方式又叫独立时钟法，各个交换局均设立互相独立的、标称频率相同的高稳定度时钟，它们的实际频率并不完全相等，但十分相近。由于它们的频率不完全相等，经过时间上的积累可能发生滑码。因此需要寻找一种方法，使信号不会损伤，或损伤很小。

准同步方式的最大优点是组网简单，相互间无依赖关系，独立性强，易于扩充。主要缺点是时钟源成本髙，体积和功耗大。出于经济、政治等方面的考虑，国际局之间常采用准同步方式。

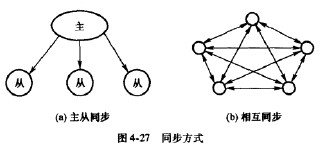

主从同步。这种方法基于电信网的等级制结构，即各个交换机的工作时钟来自上级交换机，如图4-27(a)所示。各下级交换机从接收到的数字信号中提取时钟，本地时钟由接收到的外时钟通过锁相环锁定。主从同步的优点是经济、简单。但它的缺点是可靠性差，当一个交换机发生故障时，受其控制的下级交换机都将失去工作时钟。依靠本地时钟交换机仍可正常工作，但滑码的频度会明显增加。国内通信网通常采用主从同步方式。

相互同步。各交换机都有自己的时钟，并且相互连接，无主从之分，互相控制，互相影响。最后各个交换局的时钟锁定在所有输入时钟频率的平均值上，以同样的时钟频率工作。图4-27(b)所示的是相互同步的示意图。相互同步的优点是网内任何一个交换局发生故障，不影响其他局，从而提高了可靠性。其缺点是同步系统较为复杂。通常同级交换机可采用相互同步方式。
　　4.2信令系统
随着通信网的发展，CCITT建议了NaI~Na7信令以及R1和R2信令。我国也相应规定了中国Nal~Na7信令和中国1号信令等。目前存在于通信网中的信令十分复杂，需要有一个完善的、统一的信令系统。从通信网的发展趋势看，今后将统一在No.7信令系统下。本节主要介绍信令的概念、信令的设计。最后详细讨论得到广泛应用的Na7信令系统。
