　　4.2.1 信令的基本概念
通信网是由交换系统、传输系统和用户终端组成的。信令系统的作用是协调交换系统、传输系统和用户终端的运行，在指定的用户终端之间建立电路连接，并维护网络本身的正常运行和提供各种各样的服务等。任何通信网，无论是固定电话网、移动电话网、数据网及综合业务数字网都离不开信令，信令系统差通信网的神经系统。这里主要介绍电信网的信令系统。
信令的分类方法很多，我们以端到端电话通信过程为例，说明信令的作用及其分类方法。一次电话通信中的基本信令流程如图4-28所示。一次正常电话通信的全过程包括呼叫连接建立、用户信息传输和连接释放三个阶段。如果因无空闲服务设备或被叫忙而造成呼叫失败时，将不存在后两个阶段。在不同的阶段，用户线或中继线中传输的信号的性质是不同的。在呼叫连接建立和释放阶段，用户线和中继线中传输的是呼叫连接控制信令。而在用户信息传输阶段，线路中传输的是主、被叫终端之间的用户信息，或称之为用户消息。在每一阶段信令都起到关键作用，即使在用户信息传输阶段，信令系统也始终对用户通信状态进行着不间断的监视。
信令按其工作区域的不同，可分为用户线信令和局间信令。用户线信令是指在终端和交换机之间的用户线上传输的信令，它包括用户状态信息（摘机、挂机）、数字（电话号码）信令、铃流以及各种信号音。局间信令是交换机之间的信令，它分成两类：一类是占用、占用确认、应答、拆线等信令，这类信令是监视接续用的，反映呼叫接续的进展情况；另一类是传送号码和控制接续的信令。任何电话网的信令都应该具有监视、选择、控制三种功能。

信令按其传送的方向，可分为前向信令和后向信令。由主叫向被叫方向传送的信令叫做前向信令。反之，从被叫向主叫方向传送的信令叫做后向信令。

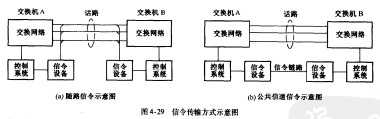

信令按其传送信道和用户消息传送信道的关系，可分为随路信令和公共信道信令。阁4-29所示为这两种方式的信令系统的组成结构。
图4-29(a)为随路信令系统的示意阁。随路信令系统的主要特点是信令与用户消息在同一条信道上传送，或信令信道与用户消息信道一一对应。当呼叫发生时，交换机先为呼叫选择一条到个交换机的空闲话路，然后在这条空闲的话路上传送信令，当端到端的连接建立成功后，再在该话路上传送用户的话音信号。我国在模拟电话网时代广泛使用的中国1号信令系统就是一个典型的带内多频互控随路信令系统。
图4-29(b)为公共信道信令系统的示意图。公共信道信令系统的特点是信令在专门的信令信道上传送，信令信道为多个用户消息信道所共享。图中交换机之间有直接相连的信令信道，信令的传送是与话路分开的、独立的。当呼叫发生时，交换机先在公共信道上传送信令，当端到端的连接建立成功后，再在选好的话路上传送用户的话音信号。

与随路信令相比，公共信道信令具有以下优点。
信令系统独立于业务承载网，具有改变和增加信令而不影响承载网业务的灵活性。
信令信道与用户消息信道分离，使得在通信的任意阶段都可传输和处理信令，可以方便地支持未来出现的各类交互、智能新业务。
便于实现信令系统的维护管理，降低信令系统的成本和维护开销。
由于公共信道信令系统所具有的优越性，在目前的固定电话通信网、移动通信网和ISDN中均采用公共信道信令系统。在电话通信网上，已标准化和正在使用的局间公共信道信令系统只有一种，这就是No.7信令系统。
除以上对信令的分类方法外，信令还可以分为模拟与数字、带内与带外信令等，限于篇幅，这里不再赞述。
