　　4.2.2 信令的设计
信令的设计包括三个方面的内容：信令的定义、信令的编码和信令的传输。信令的定义即确定实际应用中所需的信令条目，并给出其准确的含义和功能。信令的编码是根据传输系统的特征确定每一条信令的格式、代码和信号形式。信令的传输即规定信令的传输过程及信令网络的组织等。
　　1.信令的定义
信令系统必须定义一组信令或一个信令集合，该集合应包括指导话路接续和维护其自身及整个网络正常运行所需的全部命令。信令集合中所含的信令条目及含义与信令的应用场合有关。比如用户线信令在定义时，由于终端数童远大于交换机的数量，出于经济上的考虑，用户线信令一般设计得比较简单，通常只具有最基本的呼叫连接建立和释放功能。用户线信令集合一般包括下列一些信令。
请求：它由用户终端发出，使用户终端由空闲状态变为忙状态，交换机的控制系统识别到请求后，提供规定的呼叫处理服务。“摘机”就是典型的请求信令。
地址：它由用户终端发出，供交换机接续和选择路由使用。在电话网中，这种信令称为电话号码。
释放：它由用户终端发出，使用户终端由忙状态变为空闲状态，并释放所占用的交换与传输设备。“挂机”就是典型的释放信令。
来话提示：由交换机发出，提示外来呼叫的到达。典型的来话提示信令是“振铃”。
应答：它由用户蜂端发出，作为对来,话提示信令的响应，同时使用户终端进入通话状态。在电话网中，应答信令同样是“摘机二，它与请求信令的信号形式也相同，但由于这两种信令的前期状态不一样，因而不会产生混淆。
进程提示：为了呼叫信令以正确的时序可靠地传送，终端与交换机之间常存在着必要的握手过程，呼叫过程常由交换机控制进行。因此交换机必须在呼叫的各个阶段向终端发送适当的信令，使终端了解呼叫处理的进展情况，以便确定进一步的动作。在电话网中，进程提示信令包括拨号音、回铃音、忙音等各种信号音。
普通电话信令是用户线信令中最简单的一种。话机发出的信令以直流电流的通断表示,交换机产生的则是各种音频信号。普通电话的用户线信令定义如下。
摘机--话机发出的请求通信的命令。
挂机--由话机发出，表示通信结束或放弃呼叫。
拨号音--交换机发出，促请话机用户输人被叫话机的号码。
忙音--由交换机发出，通知用户网络忙、被叫忙或对方已挂机。
拨号--话机发出的被叫话机号码，有脉冲和双音多频（DTMF)两种形式，供网络接续使用。
振铃--由交换机发出，驱动被叫话机发出铃声，促请用户应答。
回铃音--由交换机发出，提示主叫用户被叫话机正处于振铃状态。
用户线信令的定义与终端的种类和特性有关，目前除普通电话机的用户线信令有统一的规定外，各种新业务终端，如数据终端、图像终端等的信令一般由生产厂商自行设计，尚缺乏统一的标准。
局间信令通常远比用户线信令复杂，这是因为它除了满足呼叫处理和话路接续外，还必须顾及到整个通信网的维护和管理。因此，局间信令集合中除包括用户终端所需要的各种接续信令外，还包括以下信令。
路由：当网络局部发生设备故障或呼叫拥塞时，可利用路由信令通知相关交换局，使它们暂时修改原定的路由方案。
管理：这类信令用丁传送网络的状态信息。当网络的状态或设备发生变化时，可通过管理信令通知网中的其他交换设备。网络管理人员则可通过这类信令对网中各种设备进行状态修改、管理和操作。
用户类型：说明用户的类别，使用通信资源的权限等。例如，用户类型信令可说明呼叫是由话务员发出还是由普通用户发出，用户的呼叫处理优先级别等。
业务类别：说明呼叫本身的特点，通常反映呼叫所涉及的网络设备。例如，业务类别信令可说明呼叫是不是投币电话，是不是数据通信等。
维护：这类信令包括测试设备是否正常而发出的测试信号，测试呼叫的指示信号，故障报警，以及发出诊断和维护命令等。

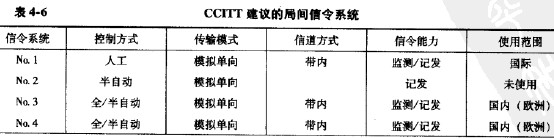

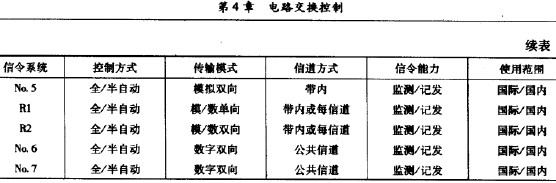

计费：交换局之间常需要交换一些有关计费的信息，例如，完整的通话记录等。由于多种原因，一个通信网常会使用各种不同的交换机和传输设备，在全国通信网和国际通信网中尤为明显。为了实现自动通信，一个统一的局间信令系统标准是至关重要的。通常国际信令系统的标准由ITU-T(原ccrrr)制订，而国内标准由各国自行规定，因而各国信令系统存在着一些差别。在国际通信中，信令在进人国际通信网时必须经过必要的变换和匹配。表4-6是原CCHT在通信网发展的不同阶段建议的各种局间信令系统。
