1.信令的传输
为了提高信令传输的可靠性和增加信令能力，信令传输具有明确的时序规定。在呼叫的每一阶段，所应传输的信令的范围是明确的，任何其他信号均可看成非法信号。借助于时序，同一信号形式，可表示不同的信令。

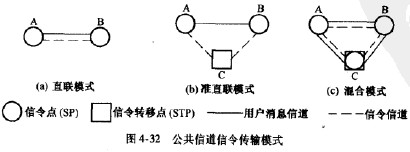

随路信令系统中，信令与相关话路总是同路甚至同信道，因而信令与用户消息的传输路由总是相同的。对于公共信道信令，信令信道与用户消息信道并不存在一一对应的关系。图32给出了公共信道信令的传输模式示意图。在图4-32(a)中，信令信道与用户消息信道具有同一路由，在A,B之间的所有话路的信令都由与话路并行的公共信令信道传输，这种模式称为直联模式。一条64kbit/s信令信道大约可传送2万条话路的信令为每个中继线群配备一条信令信道显然是不经济的。由于信令在传输过程中与用户消息信道无关，它完全可过不同的路由来传输。在图4-32(b)中，A,B之间的所有话路的信令都由另一路由传输，A点发出的信令需要经过C点转发后，再传输到B点，这种模式称为准直联模式。收发及处理信令的点（如A,B)称为信令点（SignalingPoint，SP)。转发信令的点（如C)称为信令转移点（SignalingTransferPoint，STP)。信令点和信令转移点常作为交换机控制系统的一个子系统位于交换机中。
类似于话路的路由设计，信令路由也可以采取直联与准直联的混合模式，如图4-32(c)所示。A，B之间的信令主要通过直联信令信道传输，高峰期间溢出的信令，则由C点转移。因此，AC间的信令信道除传输AC间话路的信令外，还承担着转接AB间溢出的信令，C点既是信令点，又是信令转移点。

对于公共信道信令系统，信令传输完全独立于用户消息传输，信令信道、信令点和信令转移点构成了一个独立的信令传送网。信令传送网是一种分组交换网，信令点成为这种分组网的终端，而信令转移点相当于分组交换机，信令以分组的形式经信令网传送至指定的信令点。
信令在多段链路上传输方式有两种，下面以电话通信中的地址信令为例，说明其传送过程。

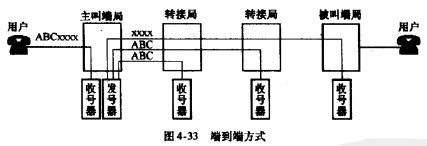

(1)端到端方式：主叫端局收到用户所拨的完整号码后，仅向中间转接局发送选择路由所需的长途区号，并完成到转接局的接续，如图4-33所示，图中ABC表示长途区号。第一转接局根据收到的长途区号，完成到下一转接局的接续，然后由主叫端局直接向第二转接局发送ABC。第二转接局根据ABC找到被叫端局，完成到被叫端局的接续，此时主叫端局向被叫端局发送用户号码xxxx，建立起主叫端到被叫端的接续。端到端方式的优点是发码速度快，拨号后等待时间短。缺点是要求全程采用同一信令系统，对链路质量要求高，在连接建立期间占用主叫端局的信令设备时间长。

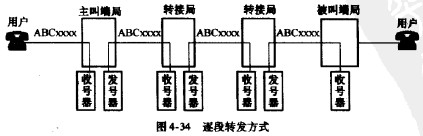

(2)逐段转发方式：信令逐段进行接收和转发，全部被叫号码由每一个转接局全部接收，转接局根据被叫号码确定传输路由，并依次逐段转发下去，直至被叫端局，如图4-34所示。逐段转发方式的优点是在每一段链路上信令类型可以不一致，对链路质量要求低。但其缺点是转接局信令设备略为复杂，信令的传输速度慢。

实际应用中，可将两种传输方式结合起来混合使用，在质量差的链路段采用逐段转发方式，在优质链路上采用端到端方式。目前广泛应用的No.7信令系统，主要采用逐段转发方式，但也支持端到端信令方式。
