4.2.3  No.7信令辱统
No.7信令系统最适用于由数字程控交换机组成的数字通信网，它大最采用了现代数字通信的成果与技术，除了能传输传统的电话呼叫和数据通信所需的控制信令外，还具有传送泽行维护管理（OAM)信令的能力，可以满足目前和未来通信网交换各种信息的要求。No.7信令系统使用一个或多个64kbit/s的信道进行信令传输，可用作国际和国内通信网。
1.No.7信令系统概述
为了适应程控数宇交换、数据通信、移动电话和isdn业务的需要，rru-T(原ccrrr)从20世纪70年代就开始No.7信令系统的研究。1980年第一次正式提出了No.7信令系统的建议，即黄皮书，主要是有关电话网和电路交换数据网应用No.7信令系统的建议。1984年形成了Na7信令系统红皮书建议，在黄皮书的基础上，进行了综合业务数宇网和智能网业务的研究。1988年提出的蓝皮书建议，基本上完成了消息传递部分（MessageTnmferPart,MTP)、电话用户部分（Telephone User'Part,TUP)和信令网的监视与测量的研究；并在ISDN用户部分（ISDNUser Part,ISUP)、信令连接控制部分（Signaling Connectimi Control Part,SCCP)和事务处理能力（Transaction Capabi lity，TC)三个重要领域取得进展。1993年的白皮书，继续完善了ISUP,SCCP和TC三部分的标准。此后，ITU-T的第11工作组在继续研究宽带网络中的信令技术。
我国于1984年制订了第一个No.7信令系统技术规范，经过儿年的实践和修改，1990年经邮电部批准发布执行《中国国内电话网No.7信令方式技术规范》，1993年发布了《No.7信令网体制》，1998年经修改后再次发布了《Na7信令网体制》。Na7信令技术已经广泛应用于我国的电话网、ISDN网、智能网和移动通信网中。
为了实现各种业务信令功能以及未来信令网的扩充和维护，No.7信令系统设计成分层(或分级）的协议体系结构。其基本功能结构分为两部分：消息传递部分（MTP)和适合不同业务的独立用户部分（UP)。
用户部分是各类信令收发和处理模块的总称，负责信令消息的生成、语法检査、语义分析和信令控制过程。这些模块通常属于交换机控制系统的一部分或一个子系统，体现Na7信令系统对不同应用的适应性和可扩充性。ITU-T目前已定义的用户部分有电话用户部分(TUP)、数据用户部分（DUP)、ISDN用户部分（ISUP)等。No.7信令系统的基本功能结构如图4-35所示。

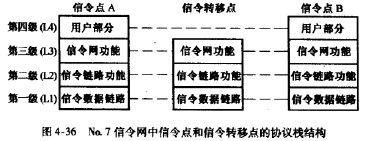

消息传递部分是一个公共消息传送系统，其功能是在对应的两个用户部分之间可靠地传递信令消息。任何UP都是公共的MTP的使用者，都要用到MTP的传递功能。根据MTP的具体功能，它又分为三级，并同UP部分一起构成No.7信令系统的四级结构。图4-36给出了四级结构的信令网中信令点（SP)和信令转移点（STP)的协议栈。

在Na7信令网中，信令转移点可以只有MTP部分，而没有任何用户部分。对于一个信令点来说，MTP部分是必须的，用户部分可以根据实际的业务需要来选择。四级结构中，各级的主要功能如下。
第一级信令数据链路级。第一级规定信令数据链路的物理、电气和功能特性以及链路接人方法。在采用数字传输设备的情况下，通常采用64kbit/s的数字信道，这也是Na7信令系统的最佳传输速率。实际系统中，常常在PCM-次群中采用TSI6作为信令数据链路，这个时隙可以通过交换网络的半固定连接和信令终端相连。
第二级信令链路功能级。第二级规定信令消息沿信令数据链路传输的功能和过程，它和第一级一起为两个信令点之间的消息传送提供了一条可靠的链路。在Na7信令系统中，信令消息是以不等长的信号单元的形式传送的，第二级的功能包括：差错控制、流量控制、顺序控制、信号单元定界等。
第三级信令网功能级。第三级规定信令网操作和管理的功能和过程。这些过程独立于各个信令链路，是各个信令链路操作公共的控制部分。该级的主要功能包括：信令路由、转发、网络发生故障时的路由倒换、拥塞控制等。
第四级用户部分。由不同的用户部分组成，每个用户部分定义与某类用户业务相关的信令功能和过程。最常用的用户部分包括：电话用户部分（TUP)、数据用户部分（DUP)和ISDN用户部分（ISUP)。

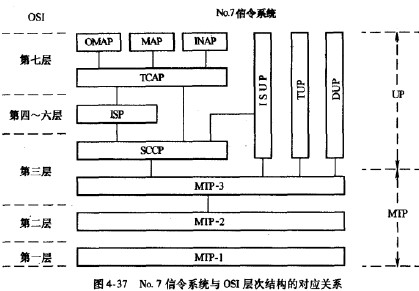

随着通信和计算机两大领域的互相渗透以及各种电信新业务的出现，电信网*要和许多智能数据终端相连，需要传送大量的与电路无关的数据，包括各种复杂的网络管理和业务控制信息，这就要求信令系统具有更大的灵活性和开放性。ITU-T在扩充No.7信令系统的过程中，充分考虑了No.7信令系统与开放系统互连（OpenSystemInterconnection，OSI)参考模型的一致性。新增设的功能模块均注意与OSI层次结构的对应，并且参照OSI结构预留了未来功能模块的位置。图4-37给出了Na7信令系统与OSI层次结构的对应关系，Na7信令系统的第一级信令数据链路功能级和OSI第一层物理层对应，主要确定与物理电路相关的功能和特性。Na7信令系统的第二级信令链路功能级和OSI第二层数据链路层对应，保证消息的可靠传输。No.7信令系统的第三级信令网功能级和信令连接控制部分（SCCP)与OSI的第三层网络层对应，完成路由控制功能。

信令连接控制部分（SCCP)和事务处理能力应用部分(TransactionCapabilitiesApplicationPart,TCAP)是ITU-T新增的两个功能模块。SCCP的主要目的是解决上层应用需求与MTP-3提供的服务之间不匹配的问题；TCAP完成OSI应用层的部分功能，其他由TCAP用户来完成。SCCP和TCAP与原来的MTP，TUP,DUP,ISUP-起构成了一个四级结构与7层协议并存的功能结构。此外，为支持智能网应用、移动应用和信令网络运营维护管理，在TCAP之上分别引人了三种应用：智能网应用部分（IntelligentNetworkApplicationPart,INAP)、移动应用部分(MobileApplicationPart,MAP)和运行维护管理部分（Operation,MaintenanceandAdministrationPart,OMAP)。目前，中间服务部分（IntermediateServicePart,ISP)还处于研究之中，现行的基于无连接服务的应用均可不涉及ISP。对于基本业务和部分补充业务，ISUP仅需MTP支持就可以，但对于某些补充业务，则必须通过SCCP传送。
