1.电话用户部分
用户部分（UP)定义了通信网的各类用户（或业务）所需要的信令及其编码，规定各用户部分与消息传递部分（MTP).之间的接口关系。ITU-T已定义的用户部分有电话用户部分（TUP)、数据用户部分（DUP)和ISDN用户部分（ISUP),限于篇幅，在此仅对TUP作具体介绍。

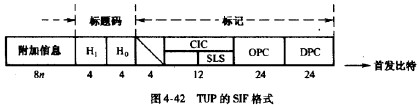

来自TUP部分的SU属于三种SU类型中的MSU，根据前面对SIO字段的介绍，其SI的编码固定为0100,表示它是来自TUP部分的MSU。信令消息字段SIF的具体格式如图4-42所示。

SIF由三部分组成：标记、标题码和附加信息。其中标记和标题码长度固定，附加信息长度可变，但为字节的整数倍。在我国TUP的MSU中，标记部分DPC，OPC的长度各24bit,电路识别码（CircuitIdentificationCode,CIC)长度12bit。总计Mbit,其中4bit备用。
在TUP的MSU中，CIC用于标识该MSU传送的是哪一条话路的信令。采用2.048Mbit/s数字通路，CIC的低5位表示PCM时隙号，其余7bit表示PCM系统号；采用8.448Mbit/8数字通路，CIC的低7位表示PCM时隙号，其余5bit表示PCM系统号；采用34.3688Mbit/s数字通路，CIC的低9位表示PCM时隙号，其余3bit表示Pp系统号。同时，CIC的最低4位兼作链路选择字段SLS，12bit’的C〖C理论上允许一条信令链路最多被4096条话路共享。

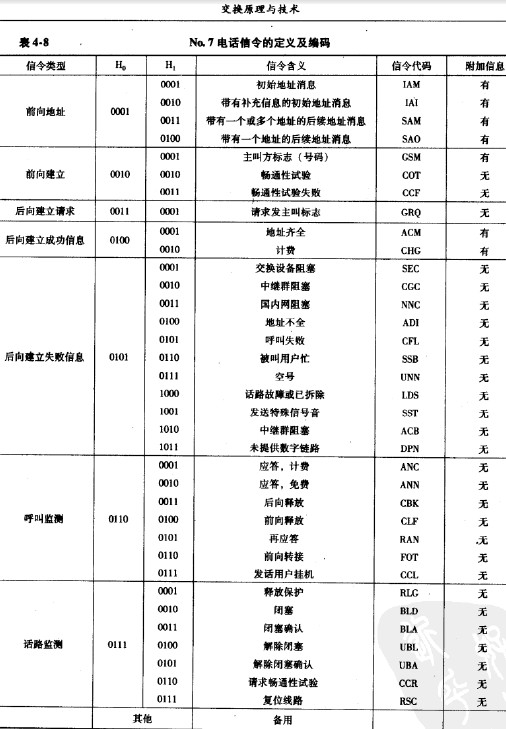

标题码占8bit,它分为H。和&两个域。H。用于区分信令类型，H,用于区分同类中的不同信令。No.7信令系统电话用户部分所定义的信令及相应的H。和H,的编码如表4-8所示。当一条信令的信息量较大，H,不足以表达时，信令标题之后可以增加若干个补充字节（附加信息）。

这里仅以前向地址信令中的IAM/1AI为例，说明附加信息部分的内容。前向地址信令共包含4条信令消息：
1)初始地址消息IAM;
2)带有补充信息的初始地址消息1AI;
3)带有一个或多个地址的后续地址消息SAM;
4)带有一个地址的后续地址消息。
其中，IAM/IAI消息是为一个呼叫建立连接而发出的第一个消息，它包含下一个交换局为建立呼叫连接、确定路由所需的全部信息。IAM/IAI中可能包含了全部的地址信息，也可能只包含部分地址信息，这与交换局间采用的地址传送方式有关。

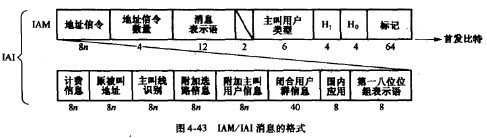

图4-43给出了IAM/IAI信令消息的格式。

主叫用户类别用于传送国际或国内呼叫性质信息，例如在国际半自动接续中指明话务员的工作语言，在全自动接续中指明呼叫的优先级、呼叫业务类别、计费方式等信息。
收到CLF的交换局立即释放电路，并回送释放保护消息RLG。若交换局是转接局，应负责 向下一交换局转发CLF消息。如果是被叫先挂机，被叫端局应发送后向释放消息CBK。在 TUP中采用主叫控制电路复原方式时，发送CBK消息的交换局并不立即释放电路，而是启 动相应的定时设备,若在规定的时间内主叫用户未挂机，则主叫端局自动产生和发送前向释 放消息CLF，随后的电路释放过程与主叫先挂机时一致。
