　　4.3.5 交换机软件结构与工具语言
程控交换机通过交换控制系统对交换网络和接口部分实施接续控制，软件在交换机中具有非常重要的作用，正是由于软件与硬件的有机结合才得以实现各种控制功能。交换机软件可分为运行软件和支援软件两大部分。运行软件又称为联机软件，是交换机正常运行所需的软件，包括呼叫处理、管理和维护等程序及数据。支援软件又称为脱机软件，其数量要比运行软件大得多，它是软件中心的服务程序，多用于开发、软件生成以及测试等。支援软件包括软件开发支援系统、应用工程支援系统、软件加工支援系统和交换局管理支援系统等。下面主要讨论程控交换机的运行软件及生成工具语言。
　　1.程控交换机的运行软件
程控交换机的特点是业务最大、实时性强和可靠性高。因此对运行软件的要求包括：第一，实时性，程控交换机必须满足一定的服务质量指标，其控制系统必须达到规定的呼叫处理能力指标，不能因为软件的处理能力不足而影响对呼叫的实时处理。第二，多道程序并行处理，交换机的处理机是以多道程序运行方式工作的，也就是同时进行许多任务。第三，业务的不间断性，交换机开通运行就不能间断，在出现软、硬件故障时，应立即做出反应，检测出故障，隔离故障设备和启动备用资源，这肯定影响到运行软件的设计。第四，通用性和扩展性，程控交换机由于功能和容量不同而种类繁多，交换软件系统是包含操作系统功能在内的专用软件系统，要求交换软件系统采用通用程序，以适应功能不同和容量各异的交换局的需要。
交换机软件采用了模块化设计，使得整个程序结构层次淸楚，对程序的修改、调用、增加或删除变得容易。由于每个模块是相互独立的，可以单独地进行编制、调试、修改，一个模块内的错误不易向其他模块扩散，因而程序具有较高的可靠性和可维护性，同时可大大节省研制时间。采用模块化设计还可以提高程序的通用程度，可以根据不同的需要来装配出不同用途、不同容童、不同性能的各种交换软件。此外，模块化结构提高了程序的可维护性。

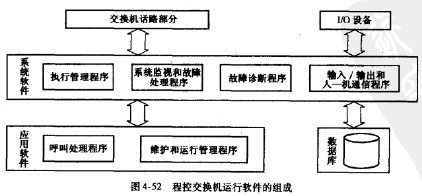

程控交换机的运行软件包括系统软件、应用软件及数据三大部分。交换机运行软件的组成如图4-52所示。

系统软件
这里的系统软件，其功能相当于普通计算机的操作系统，它是交换机硬件同应用软件之间的接口。系统软件包括以下各部分程序。
①执行管理程序：管理计算机资源和控制程序的执行，包括程序和内存的管理，各种资源的分配，制订任务和作业的执行计划，并按计划启动相应的程序。
②系统监视和故障处理程序：监视整个系统的工作情况，及时识别和排除故障。它由系统监视和故障识别、故障分析和处理、系统重新组织、恢复与再启动处理等程序组成。
③故障诊断程序：对发生故瘅的设备进行故障诊断，即确定故障的部位，输出诊断结果，维护人员可根据诊断结果更换插件板。也可以按照操作人员的命令对交换系统进行例行测试。
④输人/输出和人一机通信程序：对操作人员输人的命令进行编辑和执行，根据要求将输出信息输出到指定的外部设备。
应用软件
应用软件是直接与交换处理和维护工作有关的程序，包括呼叫处理程序、维护和运行管理程序。
①呼叫处理程序：负责整个交换机所有呼叫的建立与释放以及新业务性能的提供。它是直接负责电话交换的软件，主要完成交换状态管理、交换资源管理、交换业务管理和交换负荷控制等功能。
②维护和运行管理程序：用于维护人员修改用户和交换局的各种数据，统计话务量和打印计费淸单等。主要包括闭塞管理、路由监视、负荷控制、话路系统测试等日常维护程序，以及话务测童、计费处理、用户数据管理和局数据管理等程序。
数据
软件数据量大是程控交换机的特点，根据各种数据的性质，把运行软件所处理的数据分为两种：一种是呼叫处理过程中建立和使用的数据，称为动态数据。一旦呼叫结束，数据即被清除或修改，如用户的忙闲状态、使用的系统资源等。另一种是描述交换机硬件结构及其运行条件的半一直性数据，称为静态数据，它是局数据库里的数据，包括交换局的局数据、用户数据和交换系统数据。
①局数据：局数据指示交换局设备安装条件，包括硬件配置、编号方式、中继线信令方式等。局数据随不同交换局而异。
②用户数据：用户数据说明用户的全部情况，每个用户都有自己特有的用户数裾，用户数据包括用户号码、物理地址、用户类别、用卢终端类别、出局权限、计费类别、新业务权限等。
③交换系统数据：仅与交换系统有关的数据，这部分数据通用性强，不论交换设备在哪个局都是相同的数据。交换系统数据是由制造商根据设备数量、交换网络的组耷、存储器的地址分配等在出厂前编写。
