4.4.2 输入处理
输入处理程序主要任务是对用户线、中继线等进行扫描监视，对识别到的输人亊件登人队列或相应存储区，以供其他程序取用。输入处理可分为：用户线扫描监视、中继线扫描监视、脉冲号码接收、多频号码接收、公共信道信令信号的接收以及搡作台各种信号的接收等。下面介绍一些常用输入信号和识别方法。
　　1.用户线扫描监视
用户线扫描监视是用来识别用户摘机和挂机，用户摘机反映到用户线上是用户环路由断变为通，而用户挂机反映到用户线上则是用户环路由通变为断。这种通断变化过程在用户接口电路的扫描监视点上可得到，如图4-59所示，当环路断时，氏上无分压，光电耦合器中的发光二极管不发光，开关三极管截止，扫描点输出髙电平；当环路通时，凡上产生分压，光电称合器中的发光二极管发光，开关三极管饱和，扫描点输出低电平。

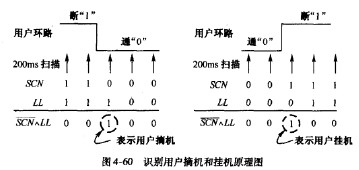

处理机通过周期扫描，读取用户环路的状态信息，按照一定的算法，可识别出用户摘机和挂机。用户线扫描周期通常为200ms,若周期过长，就会影响交换机的反应速度，使服务质童降低，若周期过短，扫描动作频繁，就会增加处理机的负荷，影响处理机的呼叫处理能力。由于用户线只有两种状态，在扫描点呈现出高低电平，故采用二进制“1”表示环路断，“0”表示环路通。要识别用户摘机和挂机，仅根据当前的扫描结果是不够的，还必须存储前一次的扫描结果。我们用sew表示本^扫描结果，zx表示前次扫描结果，摘机过程满足SCNALL挂机过程满足SCN/\E=1。图4-60给出了识别摘机和挂机的原理。

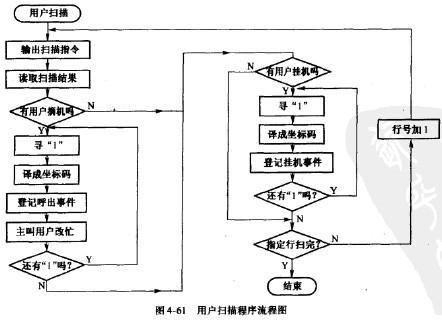

实际上，处理机是采用群处理的方法进行扫描的，群处理把某些同类设备作为一群来处理，因为处理机周期性的监视着数量庞大的用户线和中继线的状态，而在一个周期内识别到的状态变化数量却很少。图4-61给出了用户线扫描监视程序流程图。根据处理机字长，把要扫描的用户分为行，输出扫描指令中指明了本次扫描的行号，然后读取相应行用户的状态信息，逻辑运算涵/\LL也是整字节运算,当发现运算结果不为0时，说明有一个或一个以上的用户摘机呼叫，这时开始在-AU运算结果字节内寻找“1”。寻到“1"时，根据“1”所&的位数和本次扫描的行号译出用户的位置坐标码，然后登记呼出事件。逻辑运算scyvAZI用来判断是否有用#机，当发现运算结果不为0时，说明有一个或一个以上的用户挂机，这时开始在scyy/vZZ运算结果字节内寻找“1”。寻到“1”时，根据“1”所处的位数和本次扫描的行号译出用户的位置坐标码，然后登记挂机事件。当指定行全部扫描完毕，则结束本次扫描，否则行号加1,继续扫描识别下一行。中继线扫描监视与用户线扫描监视原理相同，这里不在赘述。

2.脉冲号码的接收
号盘话机发送的是脉冲号码，脉冲的形式实际就是控制用户环路的通断，比如用户拨“3”，话机输出3个脉冲，控制用户环路断3次。处理机利用周期扫描来识别收号器所连用户环路的通断，脉冲号码的接收包括：脉冲识别、脉冲计数、位间隔识别和号码存储。
　　1)脉冲识别
号盘话机的脉冲速度为每秒10个~20个，考虑到脉冲的占空比和保留一定的富余量，脉冲识别扫描周期一般取8ms。用SCW表示本次扫描结果，LL表示前次扫描结果，则逻辑异或运算表路状态发生变化。一个脉冲有两次变化，即脉冲前沿和后沿，所以再用(来识别脉冲前沿。脉冲识别原理如图4-62所示。

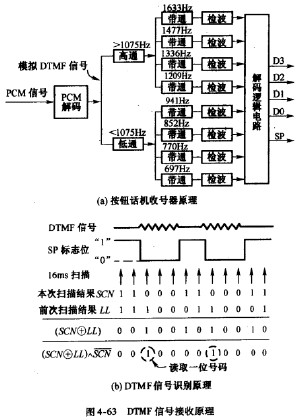

周期。在收号器中有一状态信息标志位SP,SP置0表示收到一位号码，否则SP置1。DTMF信号接收原理如图4-63所示。

MF信号常作为局间信令信号，它在局间中继线上传输，如R2记发信令中的六中取二，也用两个音频表示一种信令代码，处理机对MF信号的接收完全类似于DTMF信号的接收。
