　　4.4.4 任务执行和输出处理
任务的执行分为动作准备、输出命令和终了处理三部分。输出处理就是控制话路设备动 作或复原等处理，也称为输出驱动。
　　1.动作准备
要的资源、新状态的拟定、编制硬件动作指令。下面以接续处理中 两种典型操作为例，说明硬件资源的选择。
　　(1)路由及中继线选择

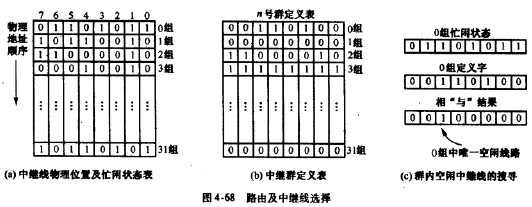

当用户所拨号码为出局呼叫时，号码分析结果仅给出对应的中继线群的编号，在执行任 务前必须从该中继线群中选择一条空闲的线路。为了便于中继线的管理，有必要对中继接口 进行适当的编号或分组。通常将物理位置连续的8个中继接口编为一组，图4-68 (a)给出 了中继线的忙闲状态表，表的大小与系统的中继线总数成正比，表中给出了 32个组，因而 共定义了256条中继线。表中每一位对应了一条中继线，该位为1表示空闲，为0表示忙。 利用上述中继忙闲表，可以很容易确定每一条中继线的忙闲状态。
程控交换机中的中继线群完全独立于其物理位置，中继线群可以从中继线中随机地选择 组成，中继（线）群和中继（线）组间无确定关系。为此，系统为每个中继群建立了定义表，如图4-68 (b)所示，表的大小及格式与中继线忙闲表完全相同，只是这里每一位的内 容所说明的是相应中继线是否属于该中继群。当某位$ 1时，表示相应中继线厉于本中继 群。因此，n号中继群包含了第0组的2、4、5号线以第3组中的所有8条线。

为了寻找给定中继群中的空闲线路，只需要逐组地将该中继群定义表与中继线忙闲状态 表相“与”，如图4-68 (c)所示。在“与”的结果中寻“1”，并根据“1”所处的组和位数即可确定空闲中继线的物理位置，然后预占并编制驱动指令，准备工作完成。
(2)接续链路选择

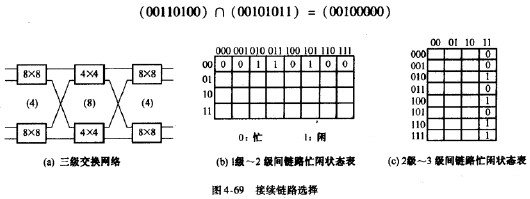

在接续处理中，用户通话或连接到各种服务设备都需要选择空闲链路。对于一个多级交 换网络，每一对入、出线之间都存在着多条内部链路。以图4-69 (a)给出的三级网络为例，任何一对人、出线之间都存在着8条内部链路。为了实现接续，这8条链路中至少应有 一条空闲，即组成该链路的1级-2级间链路和2级~3级间链路必须同时空闲。图4-69 (b)给出了 1级~2级间链路忙闲状态表，表中每一行对应第一级的一个交换器，每一列对应各个交换器的一条出线，表中的位值表示对应出线的忙闲状态，1表示闲，0表示忙。图 4-69 (c)给出了 2级~3级间链路忙闲状态表，表中每一列对应第三级的一个交换器，每 -行对应各个交换器的一条人线。如果第一级的第（00)交换器的一条人线欲与第三级的第（11)交换器的一条出线连接，可将1级~2级间链路忙闲状态表的第（00)行与2级~ 3级间链路忙闲状态表的第（11)列相“与”，得到结果如下：

在“与”的结果中寻“1”，并根据“1”所处的位置确定空闲链路，显然第2条内部链 路空闲。然后预占并编制驱动指令，即向控制存储器的相应单元写人相应数据，准备工作完成。
