5.2.2 异步时分复用

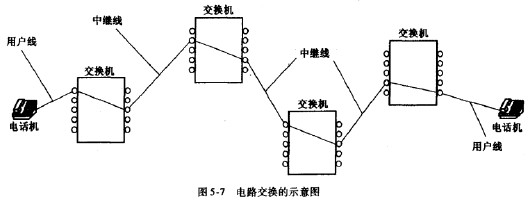

从第3章知道，现代的电路交换是建立在同步时分复用技术基础上的数字交换，所以又称为同步时分交换。同步时分复用（TDM)的基本原理可用图5-8表示。时间轴被分成周期性重复出现的TDM帧。每个帧有固定的周期（如125#)和相同的时隙数目。每帧除起始标志F外，含W个等长的时隙（Time Slot),用户信息就由这些时隙来承载。原则上时隙长度可以是lbit、8bit或1个固定长度的分组。同步时分复用通过时隙在TDM帧内的位置来区分不同的信息通路（话路）。在一个端到端的电路连接建立以后，沿途各链路的时隙占用关系就完全确定了，这种关系一直保持着，直至连接被释放。因此，在一条电路连接持续时间内，不管它的用户是否发送信息，都要占用相应的时隙，也就是占用信道资源，不能被其他用户使用。
异步时分复用（ATDM)又称为统计时分复用。它与同步时分复用的区别示于图5-9中。异步时分复用虽然也分时隙，但不是通过时隙的位置，而是通过时隙的标头信息来区分不同的信息通路。用户若无信息发送，则不占用时隙，故信道利用率得以提高。其代价是标头的开销。标头一般有若干个字节（每字节8bit),为了减小开销，时隙长度需增加，不是-个字节，而是一个包含许多字节的分组。所以异步时分复用又称为分组复用。

如图5-9所示，为了便于与同步时分复用比较，在说明异步时分复用原理时假定时隙是定长的。图中假定有4个（分别表示为A,B,C,D)数据用户要复用1条链路进行传输,在第1时隙数据源A和B有数据发送，数据源C和D无数据发送；在第2时隙，数据源B和C有数据，而A和D无数据；……如果采用同步时分复用，那么每1帧都要有4个时隙,第1时隙分配给A使用，第2，3,4时隙分配给B,C,D使用。当某个时隙数据源无数据发送时，相应的时隙空闲着，不能被其他用户使用。但如果采用异步时分复用，则用时隙标头区分各路数据，因而可以充分利用空闲时隙传送数据，剩余的额外可用时间可以被其他用户所用，也就是可增加复用的用户数。
异步时分复用是分组交换技术的基础。图5-9中为了便于比较，假定异步时分复用的时隙长度是固定的，实际上在有了时隙标头之后，时隙（即分组）既可以是定长的，也可以是变长的，而且分组之间的间隔也可以是随机变化的。
