5.2.2 IPSec协议工作原理

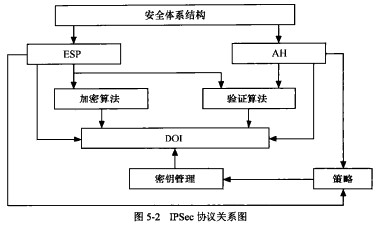

IPSec是一种协议套件，它包括：AH、ESP、IKE、ISAKMP Internet Security Associationand Key Management Protocol,互联网安全联盟和密钥管理协议）/Oakley以及转码等几部分?这些组件之间的关系如阁5-2所示。

在图5-2中，安全体系结构包含了一般的概念和安全需求：ESP定义了ESP加密及验证处理的相关包格式和处理规则；AH定义了AH验证处理的相关包格式和处理规则：加密算法描述各种加密算法如何用于ESP中；验证算法描述各种身份验证算法如何应用于AH和ESP中；IKE定义了密钥自动交换协议：DOI定义了密钥协商协议彼此相关部分的标识符及参数：策略则决定两个实体之间能否通信以及如何进行通信。
AH由RFC2402定义，是一个网络层协议，类型号为51。它可以为IP包提供数据完整性、数据原始身份验证和一些可选的、有限的抗重播服务，一般可用于传送模式和隧道模式。AH提供的数据完整性与ESP提供的数据完整性稍有不同，即在隧道模式下，AH对外部IP头各部分也进行身份验证，而ESP不会对外部IP头进行验证。AH的头格式如图5-3所示。

在图5-3中各字段的含义如下。
1）下一个头：表明AH头之后的数据类型。
2）载荷长度：表示头本身的长度。
3）SPI：其值一般是在IKE交换过程中由目标主机选定的。这个值和IP头之前的目标地址以及协议结合在-?起，用来标识用于处理数据包的特定的那个安全联盟。
4）序列号：提供抗重播服务。它独一无二、单调递增，由发送端插在AH头中。创建好一个SA后，序列号便会初始化为零，并在进行IPSec输出处理之前，令此值递增。新的SA必须在序列号回归为零之前创建。一般为32位。
5）验证数据：是一个不固定的长度字段，此字段用于容纳数据完整性的检验结果。
AH协议可采用多种验证算法，已经被定义的验证算法有HMAC-MD5和HMAC-SHA1,
其中MD5是MessageDigest5(消息摘要5)的简写，SHA(安全散列算法）是SecurityHashAlgorithm的简写。通倌双方中的一方用密钥对整个IP包进行计算得到摘要值，另一方用同样的密钥和算法进行计算，如果两者的结果相同，则说明数据包在传输的过程中没有被改变，IP包就通过了身份验证。因此，数据的完整性和验证安全得到了保证。
ESP由RFC2406定义，协议类型值为50,用于确保IP数据包的机密性、数据完整性以及对数据源的身份验证，此外，它还提供抗重播服务。ESP可以单独使用，也可以和AH-起使用，用于传送模式或者隧道模式，它的头格式如图5-4所示。

1）下面对图5-4中各字段的含义进行解释。
安全参数索引(SPI)：与上面提到的AH中的32位SPI值相同。通信节点使用该值来指出SA,SA用于确定数据应如何加密。
2）序列号：32位，从0开始，每发送一个数据报，该值加1。序列号可用于防御重放攻击，在循环用完所有值之前，必须建立新的SA。
3）要保护的数据：此宇段长度可变，它实际上包含数据报的加密部分以及加密算法需要的补充数据，例如初始化数据。
4）填充项：头的加密部分（净荷）必须在正确的边界终止，因此有时窬要填充。
5）填充长度：此字段指明净荷数据所葙要填充的数据里。
6）下一个头：指明数据类型。
7）身份验证数据：该字段是一个ICV(Integrity Check Value,完整性检查值)?它对除身份验证数据本身之外的整个ESP头进行计算。这种身份验证计算是可选的。
