5.5.2 接入认证子系统设计
接入认证子系统为MN提供网络接入服务，同时对MN是否是合法接入服务的用户进行认证，该子系统的功能是MN继续使用MlPv6服务的前提。

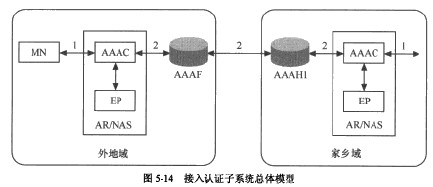

接入认证子系统涉及的实体如图5-14所示。MN同时作为PaC, NAS同时作为PAA，箭 头1表示PANA协议交互，箭头2表示Diameter协议交互。

IETF成立PANA工作组致力于制定一个基于网络层的接入认证承载协议PANA,认证 报文承载在独立于数据链路层的PANA协议之上，这种认证方式将数据链路层接入技术的差 异屏蔽起来，从而适用于各种接入网络。PANA协议作为一个认证承栽协议，可以为各种认 证方法提供统一的承栽平台，PANA工作组己经将EAP ( Extensive Authentication Protocol) 作为所承载的认证协议。
PANA 由 PANA 客户端（PANA Client, PaC)、PANA 认证代理（PANA Authentication Agent, PAA)、增强点（Enforcement Point，EP)、认证版务器（Authentication Server, AS) 4个功能实体组成，如图5-15所示? PAA作为AS的客户端与后锥AS交互认证消息。后 端服务器对用户进行实际的认证确定用户的权限，最终由服务器认证结果通知PAA通过 EP对用户授权。
为了验证用户的身份，PAA需要咨询认证服务器。认证服务器与PAA如果部署在同一个设备上，可以使用API进行交互；也可部署在不同的设备上（在公共接入网中更为常见)， 本方案采用Diameter作为PAA与AS间的通信协议。
PAA可以部署在与PaC处于同一子网中的任何一个IP设备上，但是通常部署在局域网 中称为NAS的设备上。
EP使用加密或者非加密的过滤器对数据包进行选择，允许一些数据包通过，禁止另一些 数据包通过。EP可以和PAA部署在同一设备上，通过API进行通信：也可部署在不同设备 上，通过运行SNMP协议进行通信PANA协议专为网络访问提供认证和授权服务。它的主要任务是执行认证功能的EAP 协议，并帮助PaC和PAA建立起EAP会话*它定义了一套自己的笊传机制来保证传输数据可靠性。传输在PaC和PAA之间的PANA消息构成了 PANA会话的一部分，一个PANA 会话包括5个不同的阶段，如图5-16所示。

发现和握手阶段：PANA会话的建立阶段，即执行PAA发现和握手阶段，用于建立 一个新的PANA会话。PaC可以使用如下两种 方式之一来执行PAA发现，即PaC主动发送 PAA发现请求，或者PaC被动监听PAA通告。
认证和授权阶段：在认证和授权阶段，PaC向PAA提交认证信息，PAA可能在本地 执行认证授权操作，也可能把认证信息转发给 认证服务器，由认证服务器对用户进行认证授 权。如果认证授权失败，转入PANA会话终止 阶段。如果认证授权成功，PAA通知EP授予 该用户相应权限，允许用户访问授权资源，PANA会话转入接入阶段。
接入阶段：在成功地通过了认证授权 之后，PANA会话转入接入阶段，用户获得了 接入网络服务，可以通过EP发送和接收IP数据包。在接入阶段的任何时刻，PaC和PAA都 可以向对方发送活跃检测报文，检测PANA会话是否依然有效。
重认证阶段：在授权时间到期之前，PaC和PAA都可以主动向对方发送重新认证请 求，使会话转入重新认证阶段。如果重新认证失畋，会话转入终止阶段：否则，会话转入接 入阶段。
终止阶段：在PANA会话的任何阶段，PaC和PAA都可以主动向对方发送终止会 话请求，使会话进入终止阶段。当PANA会话成功终止后，PAA释放与该会话有关的所有资 源，并且通知EP禁止该会话所对应的用户的网络接入。
本子系统中，PANA和Diameter作为EAP的承栽协议，在PaC和AS之间建立EAP 会话，对用户进行认证。EAP协议的包封装在PANA及Diameter消息中，其格式如图5-17 所示，其中前4个字节分别是8比特的报文类型、8比特的报文标识符，以及16比特的 报文长度。报文标识符用于在同一个EAP会话中对请求和应答报文进行匹配，以便实现 报文的重复和丢失检测。在报文长度字段之后，是报文的数据部分，其格式由报文类型 决定。

冃前 EAP 协议定义了4种报文，即EAP-Request、EAP-Response、EAP-Success 和 EAP-Failurc。EAP作为一种框架协议，具体的认证方法作为基本报文的Data部分实现。本 子系统以EAP-Archie作认证算法，认证者和认证服务器以不同实体存在，认证者工作于穿透模式，在PaC和AS间转发EAP报文，并且识别EAP-Success和EAP-Failure报文以控制用户接入。
EAP协议本身并没有定义任何认证方法，它只提供了一种支持多种认证方法的标准机 制，通过其在Diameter协议上的应用扩展能够增强AAA系统的安全性，保证合法用户对网 络资源的访问。
Diameter EAP应用协议通过定义Diameter应用协议，规定了 EAP协议在Diameter协议 平台上的使用，从而使得支持Diameter EAP应用的Diameter AAA系统能够通过一致的EAP 协议平台支持多种认证算法，且扩展性好。通过Diameter EAP应用，可以方便地将Diameter AAA网络引入现有支持EAP协议的系统（如IEEE802.1]i、IEEE 802.lxs PPP、IKEv2等）中，从而为这些系统提供AAA功能。
Diameter的EAP应用，用于实现网络接入环境下的认证授权，规范了 Diameter客户和 Diameter服务器之间EAP报文的传输机制，实现用户和家乡Diameter服务器之间的端到端 认证?在Diameter的EAP应用中，EAP用于在NAS和Diameter认证服务器之间传输用户 的认证信息，NAS充连EAP协议中的认证者，Diameter服务器充当EAP协议中的认证服务器。
在Diameter的EAP应用中，认证发生在EAP用户和家乡Diameter服务器之间。这种端 到端的认证减少了认证欺骗的可能性，例如重放攻击、中间人攻击端到端认证为相互认证 提供了…种可能性*在漫游环境中，使用PAP、CHAP是做不到相互认证的。
