　　3.1.1卡塞格伦天线结构

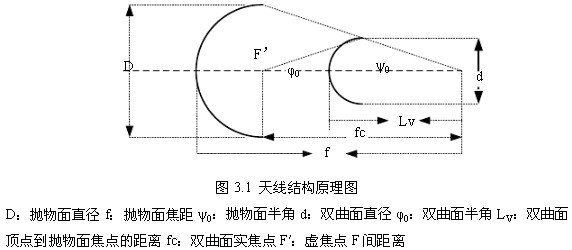

图3.1是一个卡塞格伦天线的示意图。由抛物面初级反射镜和双曲线次级反射镜组成。卡塞格伦天线主反射面是旋转抛物面，张角为ψ0；副反射面为旋转双曲面，张角为φ0；发送源通常置于主副反射面间旋转双曲面的实焦点F′上。在无线光通信中采用收发天线结构类似，发送和探测光信号部件都将放置在F′上，同时为了减小遮挡率，F′往往和抛物面的顶点重合。一般双曲面的虚焦点和抛物面的焦点是重合的。
在进行天线的几何设计时，一般先给定抛物面D、f，再确定抛物面半角Ψ0，

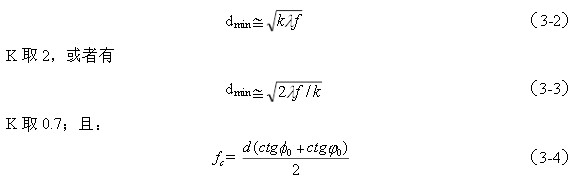

曲面的四个参量LV、ф0、fc、d可以任选两个参量，从而确定其他参数。给定D、F，可以用下式近似确定最小遮挡率的双曲面直径根据上述公式就可以对卡塞格伦天线进行几何设计。卡塞格伦天线的口径越大，那么接收到的光强的方差就越小。但是天线的口径的增大会带来成本和制造的难度，典型的无线光接入系统的主反射面口径直径为几十厘米以内。
