　　3.3.2  No.7功能级结构

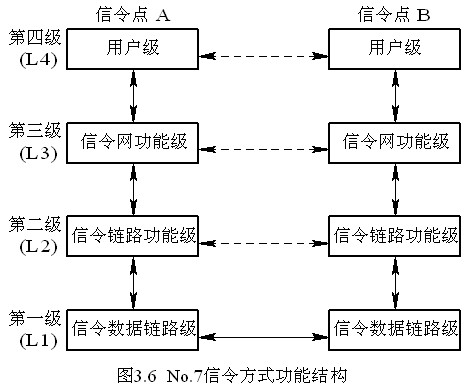

ITU-T No.7信令方式的功能级结构由消息传递部分(MTP)和用户部分(UP：User Part)组成。
消息传递部分的功能是作为一个公共传送系统的，在相对应的两个用户部分之间可靠地传递信令消息。因此，在组织一个信令系统时，消息传递部分是必不可少的。用户部分是使用消息传递部分传送能力的功能实体。每个用户部分都包含其特有的用户功能或与其有关的功能。ITU-T建议使用的用户部分主要有TUP、DUP、ISUP 等。用户部分可根据实际需要选择。
采用功能级结构，各功能块之间有一定的联系，但又相互独立，某个功能块的改变，不影响其他功能块。这样，如要增加新功能或改进某些功能，不用对整个系统作改动。另外，各个还可以根据自己的需要自由选择使用某些功能模块，自由组网，从而使No.7信令更具有通用性。

1．第一级(MTP-1)
MTP-1是信令数据链路功能级，为信令传输提供一条双向数据通路，它规定了一条信令数据链路的物理、电气、功能特性和接入方法。采用数字传输通道时，在每个方向的传输速率为64 kb/s。
2．第二级(MTP-2)
MTP-2是信令链路功能级, 它规定了在一条信令链路上传送信令消息的功能以及相应程序。如：信号单元定界、信号单元定位、信号单元检错和纠错、信号重发控制、信令链路监视等。第二级和第一级共同保证信令消息在两个信令点之间的可靠传送。
　　3．第三级(MTP-3)

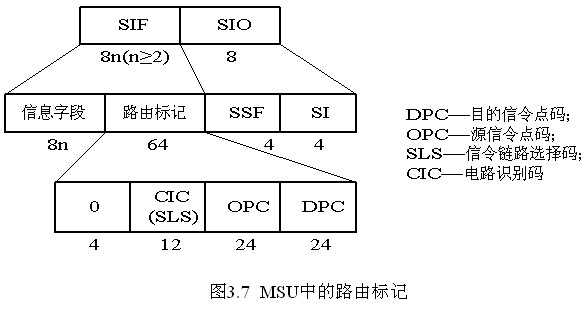

MTP-3是信令网功能级, 它由信令消息处理和信令网管理两部分组成。信令消息处理功能是根据消息信号单元中的地址信息(即路由标记)，将信令传至合适的信令点或用户部分(见图3.7)。信令网管理功能是对每一个信令路由和信令链路进行监视，当遇到故障时，完成信令网的重新组合；当遇到拥塞时，完成控制信令流量的功能及程序，以保证信令消息仍能可靠传送。

　　4．UP
UP由不同的用户部分组成，每个用户部分定义了实现某一类用户业务所需的相关信令功能和过程。
