7.1.3 IP地址与硬件地址
在学习IP地址时，很重要的一点就是要弄懂主机的IP地址与硬件地址的区别。

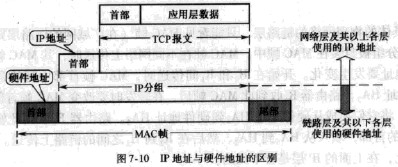

图7-10所示说明了这两种地址的区别。从层次的角度看，硬件地址是数据链路层使用的地址，而IP地址是网络层（IP层）及其以上各层使用的地址。

在发送数据时，数据从高层下到低层，然后才到通信链路上传输。使用IP地址的1P分组一旦交给了数据链路层，就被封装成该层的协议数据单元，对于以太网或以太链路而言，这就是MAC帧。MAC被使用的源地址和目的地址都是硬件地址（48bit),这两个硬件地址都写在MAC帧的首部中。由于绝大部分主机都挂在局域网上，所以主机与路由器之间要传送IP分组必须使用MAC帧。
连接在传输链路上的设备（主机或路由器）在接收MAC帧时，是根据MAC帧首部中的硬件地址。数据链路层实体看不见隐藏在MAC帧的数据域中的IP地址。只有在剥去MAC帧的首部和尾部后将MAC帧中的数据（即IP分组）上交给IP层后，IP层才能在IP分组的首部中找到源IP地址和目的IP地址。

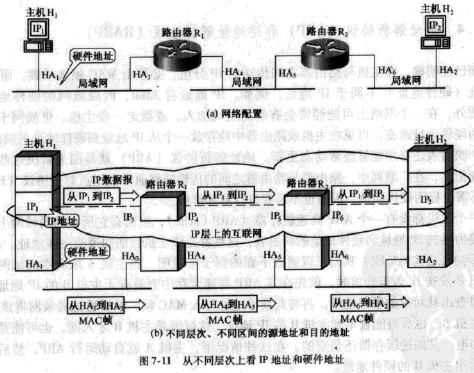

图7-11(a)所示为3个局域网用两个路由器和R1和R2互连起来。现在主机H,要和主机H2通信。这两个主机的IP地址分别是IP,和IP2,而它们硬件地址分别为(HA表示HardwareAddress)。通信的路径是：经过R,转发―再经过R2转发-H2。路由器1^因同时连接到两个局域网上，因此它有两个硬件地址，即HA3和HA4。同理，路由器R2也有两个硬件地址HA5和HA6。
图7-11(b)特别强调了IP地址与硬件地址的区别。
