4.3  网同步技术

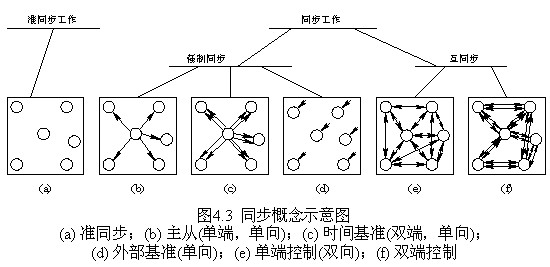

网同步技术可分为两大类：准同步和同步。同步又有主从同步和互同步之分，它们又可分成各种不同的实施方法。同步的概念可用图4.3来加以说明。图中的圆圈代表网中的各交换节点，线条和箭头代表网中控制的来源和方向。交换节点中的同步控制信号来自线条中的时钟信号和节点本地时钟信号之间的相位差值，或者直接来自线条中的控制信号。

不同的同步技术对节点时钟的控制将采用不同的方法。
　　(1) 单向控制：对同步的控制仅在传输链路的一个方向上进行，或者说仅对链路的一侧有效，如图4.3(b)、(c)、(d)所示。强制同步都是单向控制的。主从同步是网中指定一个主时钟节点，所有其他从时钟节点都受主时钟节点的控制；时间基准分配是从节点都接受时间基准的同步控制；外部基准是利用通信网外的基准时钟来控制网中所有的节点。
　　(2) 双向控制：网同步的控制在传输链路的两个方向上都使用，也就是链路两侧都受到控制。互同步方法中节点之间的控制是双向的，如图4.3(e)、(f)所示。
　　(3) 单端控制：节点时钟的同步控制信号来自输入时钟信号和本地时钟信号的差值，也就是来自节点的本端。图4.3(b)的主从同步必然是单端的，图4.3(e)所示为单端互同步方式。
(4) 双端控制：节点时钟的同步控制信号除来自本端输入时钟信号和本地时钟的相位差值外，还将发送时钟信号对端所得到的相位差值通过线路传送到本端作为控制信号。因为控制信号利用了两端的相位差值，所以称为双端控制。双端技术可以抵消传输链路时延变化的影响，提高网络的同步质量，时间基准分配和双端互同步方式都采用了双端控制，如图4.3(c)和(f)所示。图中除时钟信号传送线外，多了一条控制信号的传送线。
