2.5 DWDM技术
2.5.2.1 基本原理
传统的光纤通信系统都是在一根光纤中传输一路光信号，这样实际上只使用了光纤丰富带宽的很少一部分。为了充分利用光纤的巨大带宽资源.增加光纤的传输容量.以DWDM技术为核心的新一代的光纤通信技术已经产生。
DWDM（波分复用）就是不同波长的信号复用在一根光纤上传输，通过恰当的滤波和复用多个光信号，使通信系统可以在一根光纤上提供更多的信道和更高的传输效率。该技术支持8、16、32乃至更多光束的复用，使得在一根光纤上传输更多的光束。
目前，DWDM在光纤低损耗与色散系数很小的550nm窗口，利用分波器和合波器,采用光域上的频分复用（FDM>技术，将每个波长通路通过频域的分割实现多路光信号在一根光纤中同时传输的技术。各传输信号的波长彼此独立。在发送端需采用波分复用器（合波器〉将不同波长的光栽波信号合并起来送人同一根光纤中.在接收端再利用解复用器（分波器)将这些不同波长承载不同信号的光载波加以分离。

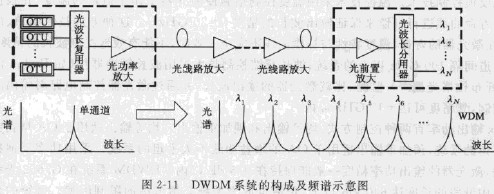

DWDM系统的构成及光谱示意图如图2-11所示。发送端的光发射机发出波长不同而精度和稳定度满足一定要求的光信号,经过光波长复用器复用在一起送人掺铒光纤功率放大器，再将放大后的多路光信号送人光纤传输.传输过程中可以根据情况选用光线路放大器，到达接收端经光前置放大器放大以后,送人光波长分波器分解出原来的各路光信号。我们通常把光信道间隔较大（甚至在光纤不同窗0上>的复用称为光波分复用（WDM),把在同一窗口中信道间隔较小的波分复用称为密集波分复用（DWDM)。
