1、掺铒光纤放大器（EDFA)的增益

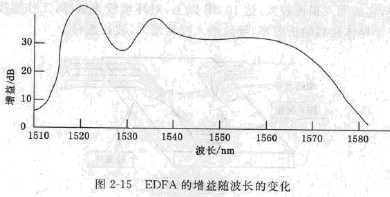

EDFA的增益随波长的变化有一定的倾斜和起伏，如图2-15所示。通常采用以下几种方法提高EDFA的增益平坦度：
在掺铒的光纤中掺人铝原子。一定浓度的铝原子可以扩大1550nm波长区，提高1540nm处的增益谷，从而减小增益差，可实现在1528.1-1568.1rnn的40nm带宽内，增益平坦度在1dB以内。

采用以氟化物光纤为主要材料的EDFA。这种放大器固有的平坦的小信号增益带宽可达30nm，增益平坦度在1.5dB以内。但氰化物光纤的温度敏感性、吸水性与石英光纤不易熔接及只能用1480nm泵谱等因素还影响着它的广泛应用。
滤波法。这种方法在EDFA内插人无源滤波器（如E-talon滤波器>，利用滤波器对不同波长的光信号的吸收强弱不同,将1530nm的增益峰降低，并使增益曲线变得更为平坦。
为防止在增减信道时其他信道的增益发生较大的变化（即增益竞争），EDFA还应有较强的自动增益均衡能力，以下是比较常用的几种方法：
通过EDFA上的集成监控系统或网管监测EDFA的输人信道数量及功率变化，自动或通过网管控制泵谱的输出功率，实现对EDFA增益的控制。
DWDM系统除了工作信道外，还在EDFA增益带内提供一个调控波长，当网管监测到信道数量发生变化时，自动调整调控波长的输出功率，并控制泵谱功率，保证EDFA的输出功率恒定。
c.在EDFA中引人选频激射机制，当输人信道减少时，通过光纤光栅或光反馈在内部产生一个新波长，它吸收部分光功率，从而保持剩余光功率基本恒定。
2、光监控通道（OSC）
由于EDFA仅进行业务信号的光放大，不能通过业务信道的开销对EDFA进行控制和监测，ITU-TG.692建议利用EDFA工作区以外的一个波长对EDFA进行监测和管理。目前基本上所有的DWDM系统供应商都能提供OSC及以上要求的功能，但是在OSC的波长、信号速率及格式上有些差别。虽然ITU-T建议采用1510rnn波长2Mbit/s速率的OSC信道，但1625nm,l480nm,l310nm和EDFA增益带内的波长也各有特点，因而受到生产厂商的认可，也被ITU-T建议作为OSC的选用波长。
