1.单机分布式Crossbar结构

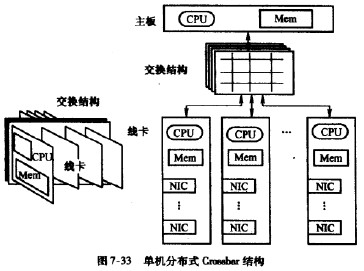

在单机分布式结构中.使用交叉开关矩阵(Crossbar)来代替共享总线,就形成了单机 分布式Crossbar结构.如阁7-33所示。共亨总线的弊端就是尤法同时并行地处埋多个分组,即使这些分组之间没有关联也不行。Crossbar结构可以肴做是一个接点开关的集合,每对输 入端口和输出端n之间都有一个接点开关,这些幵关的控制是彼此独立的。这样,只要各个分组彼此不相关(没有公共的输入端U和公共的输出端口),鱿可以相应地控制接点幵关, 让这些分绀并行地通过。采用Crossbar进行连接进一步提商r路由器分布式结构的并行传输 能力,从而使得整体的交换容炖得到大幅度的提升。对于这种结构,Crossbar构成的交换网络(Switching Fabric)可以有不同的拓扑结构,基本的目标是构造一个“无阻寒”的交换网络。在这个领域中,交换网络的拓扑结构,冲突的仲栽机制以及分组_度算法都是主要的研究内容。
此外,在这种结构的路由器中,通常采用可以基于内容进行査找的路由表査询器件 (TCAM),可以在一个时钟周期内返回下一跳的査找结果,大大加快了査找速度,突破了查表与线速之间的速度匹配瘅碍。这种结构的典型容量是几十到上百个Gbit/B,现在骨干网络中的核心路由器通常都是采用这神结构。
从前面的三代路由器的结构变迁过程,可以看到系统的并行化是路由器发展的重要方向。到单机分布式Crowbar结构为止,先是与主板分离的多个线卡的并行搡作,然后是多条数据通路的并行搡作,在单机基础上的并行化工作已经进行的非常彻底了。要想进一步提髙系统的交换容量,需要更高层次的体系结构革新。
