4.3.2  主从同步

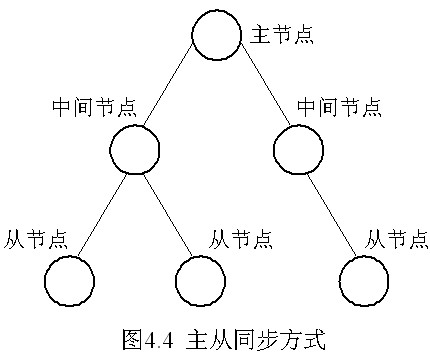

主从同步(Master Slave Synchronized)方式指数字网中所有节点都以一个规定的主节点时钟作为基准，主节点之外的所有节点或者是从直达的数字链路上接收主节点送来的定时基准，或者是从经过中间节点转发后的数字链路上接收主节点送来的定时基准，然后把节点的本地振荡器相位锁定到所接收的定时基准上，使节点时钟从属于主节点时钟，如图 4.4所示。与图4.3(b)的简单星型网方式相比，图4.4是一个由两级星型网组成的树型网。主从同步方式的定时基准由树型结构传输链路的数字信息来传送。

主从同步方式的优点主要有：
(1) 避免了准同步网中固有的周期性滑动。
(2) 锁相环的压控振荡器只要求较低的频率精度，较准同步方式，大大降低了费用。
(3) 控制简单，特别适用于星型或树型网。
但主从同步方式也存在一些缺点，主要有如下几点：
(1) 系统采用单端控制，任何传输链路中的扰动都将导致定时基准的扰动。这种扰动将沿着传输链路逐段累积，影响网中定时信号的质量。为减小传输链路上日变化引起的定时基准相位扰动，从节点时钟的锁相环应采用带宽极窄的环路来滤除日变化的扰动。
(2) 一旦主节点基准时钟和传输链路发生故障，就会造成从节点定时基准的丢失，导致全系统或局部系统丧失网同步能力。为此，主节点基准时钟须采用多重备份手段以提高可靠  性，而定时基准分配链路采用备用路由的时钟或者在从节点设置具有存储功能的松耦合锁相环路来实现同步。
主从同步方式由于优点多，而缺点又均可采取措施加以克服，因此广泛应用于公用电信网中。当数字网为分布式结构时，主从同步方式就不太合适了。
