4.3.6  数字同步网结构
利用上述基本网络同步技术，可采用下列结构组建同步网。

　　1．全同步网

在全同步方式下，同步网接受一个或几个基准时钟控制。

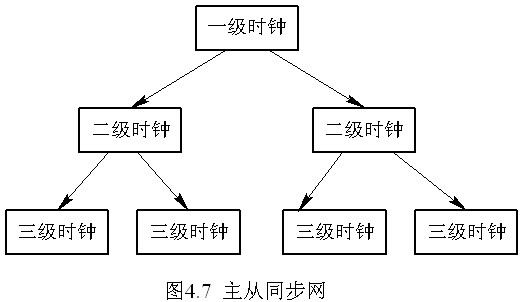

当同步网内只有一个基准时钟时，同步网内的其他时钟就都同步到该基准时钟上，如图4.7所示。

在这种类型的同步网中，较高一级时钟为符合G.811规定的性能的时钟， 即基准时钟, 也称为一级时钟。它作为主钟为网络提供基准定时信号。该信号通过定时链路传递到全网。
二级时钟是它的从钟，从与之相连的定时链路提取定时，并滤除由于传输带来的损伤，然后将基准定时信号向下级时钟传递。三级时钟从二级时钟中提取定时，这样就形成了主从全同步网结构。

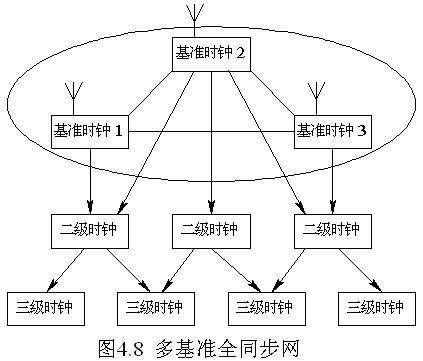

全同步网的另一种类型是在同步网中，存在着几个基准时钟，网络中的其他时钟接受这几个基准时钟的共同控制，典型结构如图4.8所示。

在这种结构的同步网中，存在着多个符合G.811建议的基准时钟。在基准时钟层面上，需要采用一定的方法对基准时钟进行校验，以保证基准时钟间的同步。目前，一般采用如下两种方法：
(1) 在所有的基准时钟上装配GPS接收机，使所有基准时钟通过GPS系统跟踪UTC，保持与UTC一致的长期频率准确度, 从而达到全网同步运行的目的。
(2) 在基准时钟层面上，基准时钟间采用类似互同步的方法，每个基准时钟都与其他基准时钟相连，并进行对比计算，以获得一个更为准确的综合频率基准。然后去调整每个基准时钟，使网络同步运行。
第二种方法比较复杂，首先要通过地面链路将基准时钟组成网络；其次要对基准时钟进行长期的性能监测；然后再通过一套复杂的算法对网络进行加权计算；最后再对各个基准时钟进行控制调整。其优点是：可靠性高，自主性强，不依赖于GPS等外界手段。
由于GPS的广泛应用，第一种方法被大量采用。其优点是实现方法简单，只需配备GPS接收机，并且成本低。但其缺点是可靠性低。由于GPS系统归美国政府所有，受控于美国国防部，对世界各地的GPS用户未有任何政府承诺，且用户只付了购买GPS接收机的费用，并未支付GPS系统的使用费用，因此这种方法的可靠性低、自主性差。
