电话交换网中采用的网络结构

1.2 电话交换网的网络结构
1.2.1 电话交换网中采用的网络结构

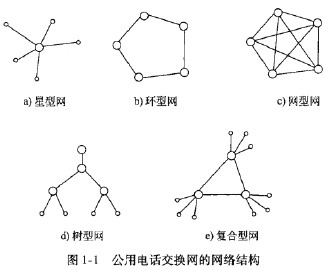

公用电话交换网中采用的网络结构主要包括以下几种：星型网、环型网、网型网、树型网和复合型网，如图1-1所示。

在星型网络中，网上所有节点均以“点对点”的形式连接到一个中央节点上，任何两个节点之间的通信都必须经过中央节点，中央节点控制了整个网络的通信。我们可以把中心节点作为交换局，而把周围节点看作是终端；也可以把所有的节点均看作交换局，此时中心节点即成为了汇接局。星型网络结构的优点是结构简单，便于管理，网络检错容易，控制简便，易于扩充。而缺点是共享能力差，线路利用率不髙，中央节点负荷太重，可靠性差。
环型网络可以用较少的设备连接所有的节点，而且当组成双向环时可以提供一定的冗余度。网络上的所有节点均串接在一条闭合环路上，信息沿着环路按固定方向在各个节点之间顺序传递，穿越环中所有环路接口，直至传回发送的原节点为止。环型网络的优点是信息沿固定方向流动，节点间的通路，路径控制简单。其缺点是当任一节点发生故障时，会影响整个网络的运行；环路封闭，不易扩充；当节点过多时，传输效率降低，网络响应时间变长；网络成本较高。环型网络在电话通信网中的应用不多。
网型网络实际上就是节点之间“个个相连”的网络，这种组网方式需要的传输设备较多，尤其当节点数量增加时，线路设备数量急剧增加。网型网络的冗余度高，可靠性比较髙，是容错能力最强的网络拓扑结构。这种网络中的信息没有固定流向，网络控制是分布式的，需要复杂的控制系统。网型网建网费用高，布线困难，通常只用于大型网络系统和公共的通信主干网。
树型网是一种分层结构，它可以视为星型网的扩展，在树型网中节点按层次进行连接,信息交换主要在上下节点之间进行，因此树型网适用于分级控制的网络。
复合型网是星型网和网型网的结合使用，所以兼有星型网络和网型网的优点，它以星型网为基础，在业务量较大的转接交换中心区间采用网型网结构，可以使整个网络的性能达到既经济又安全的要求，是通信网中普遍采用的一种网络结构。
