通信工程师交换技术考试多速率电路交换

  2.2 多速率电路交换
  为了克服电路交换只提供单一速率（64Kbit/s）的缺点，人们提出了多速率电路交换(MRCS,Multi-rate Circuit Switching)方式。多速率电路交换本质上还是电路交换，具有电路交换的主要特点，可以将其看做是采用电路交换方式为用户提供多种速率的交换方式。
  多速率电路交换和电路交换都采用同步时分复用方式，即只有一个固定的基本信道速率，如64Kbit/s.多速率电路交换的一种实现方式是:将几个这样的基本信道捆绑起来构成一个速率更高的信道供某个通信使用，从而实现多速率交换。很明显，这个更高的速率一定是基本信道速率的倍数。窄带综合业务数字网（N-ISDN）中对可视电话业务的交换就是采用这种方法。
  上述实现方法的关键是能够保证捆绑起来的多个信道保持同步，否则通信将无法进行,这无疑增加了交换系统的复杂性。其难点是如何确定基本速率的大小，基本速率定得低，难以实现高速的业务；基本速率定得卨，低速业务会造成带宽浪费。比如，高清晰度电视(HDTV)业务的传输速率为140Mbit/s左右，如果将基本速率定为2Mbit/s，则需要捆绑70个基本速率信道，而这对于1Kbit/s的遥测业务和64Kbit/s的话音业务在带宽上将造成极大浪费。
  实现多速率电路交换的另一种方式是设置多种基本信道速率。这样，一个帧就被划分为不同长度的时隙。在图1.12所示的帧结构中，定义了三个基本信息通和1个SYNC同步信道，同步信道用于确定帧的边界，它们的速率之和为

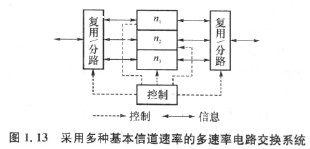

 采用这种方式实现多速率电路交换的交换设备，其交换网络是由多个不同速率的子交换网络叠加而成，每个子交换网络专门完成相应基本信道速率的交换图1.13所示为采用多种基本信道速率的多速率电路交换系统。从各个端口来的信息经复用/分路进入不同速率的信道，不同速率的信道分别连到相应的子交换网络上，在该图中有三个子交换网络分别完成基本速率的交换。

  从上述多速率电路交换实现的方法来看，该交换方式是基于固定带宽分配的。虽然能提供多种速率，但这些速率是事先订制好的，而且速率类型不能太多，否则其控制和交换网络会非常复杂，甚至无法实现，因此，这种交换方式不能真正灵活地适应突发业务。

返回目录：通信工程师现代交换技术第一章绪论汇总
