建筑防烟排烟系统技术标准图示 15K606（最新修订版）：4.2 防烟分区

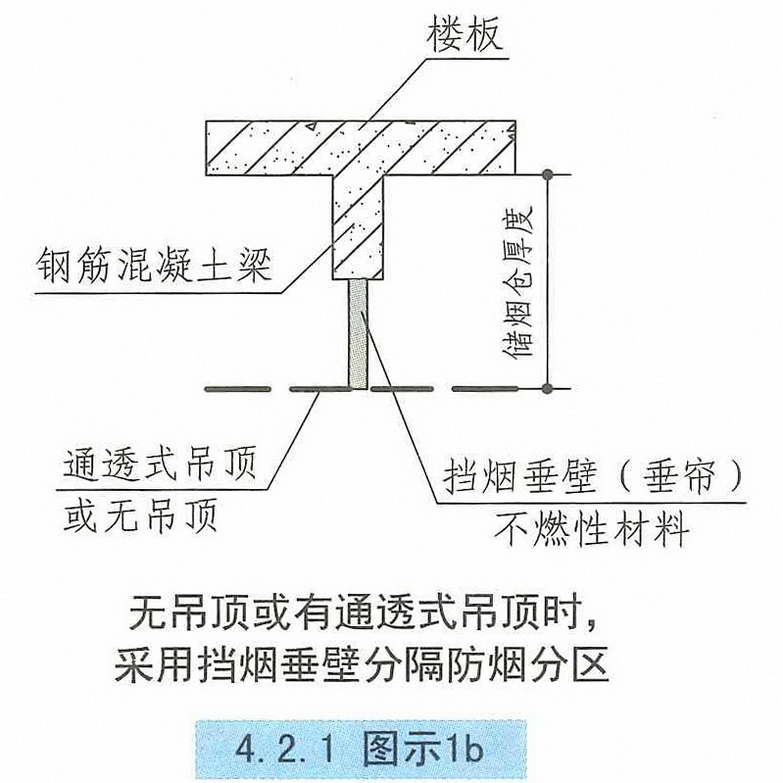

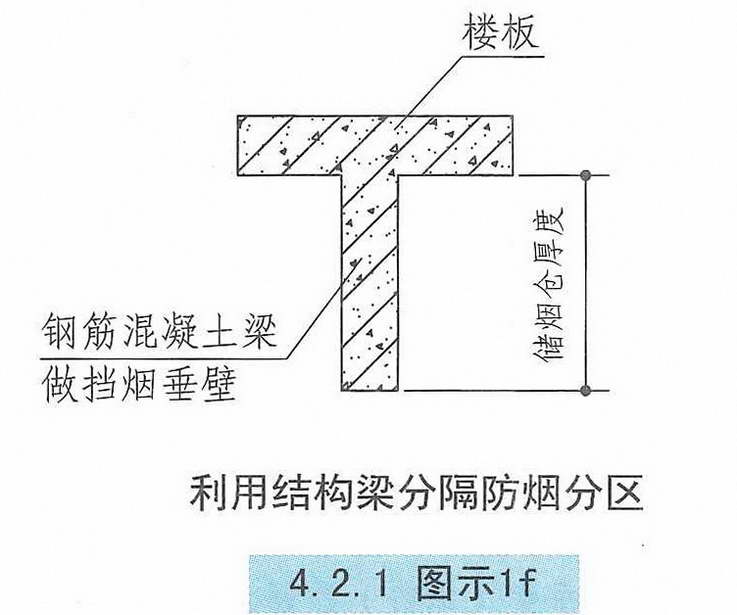

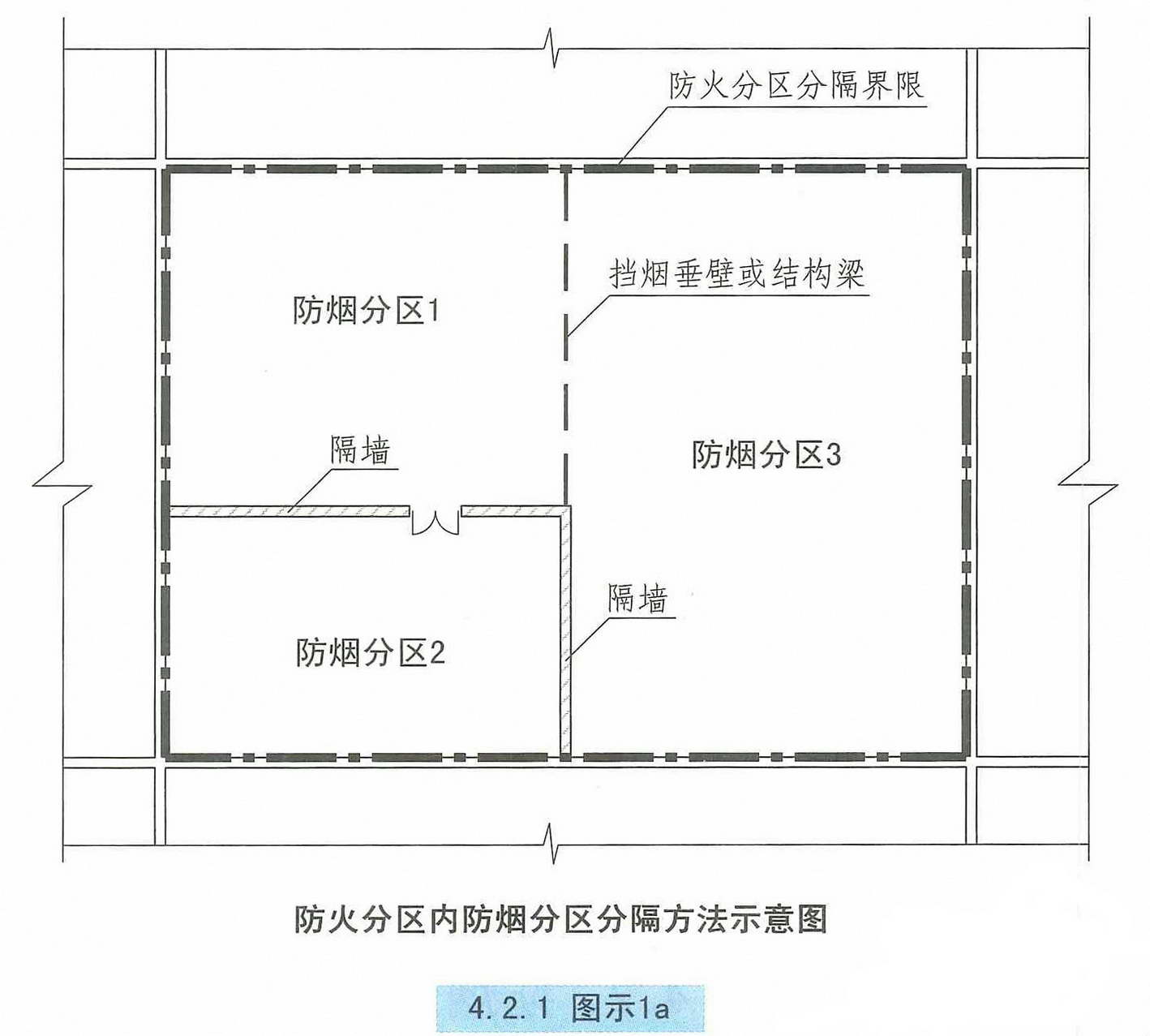

4.2.1 设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙等划分防烟分区【图示1】。防烟分区不应跨越防火分区【图示2】。

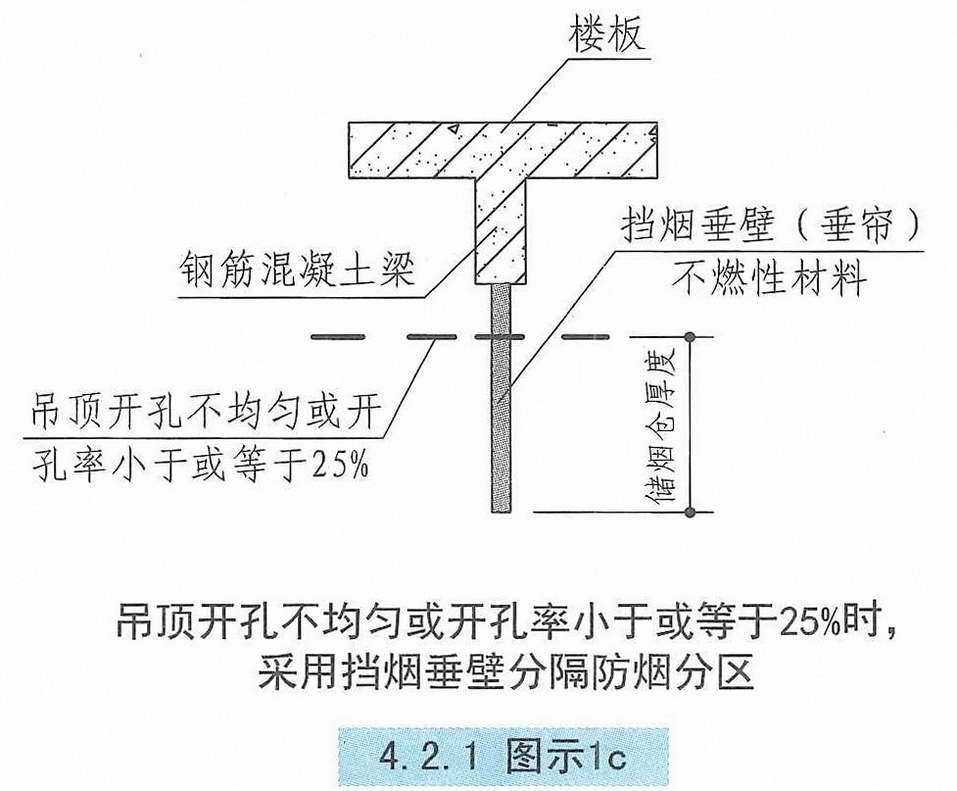

4.2.2 挡烟垂壁等挡烟分隔设施的深度不应小于本标准第4.6.2条规定的储烟仓厚度。对于有吊顶的空间，当吊顶开孔不均匀或开孔率小于或等于25%时，吊顶内空间高度不得计入储烟仓厚度。
4.2.2 挡烟垂壁等挡烟分隔设施的深度不应小于本标准第4.6.2条规定的储烟仓厚度。对于有吊顶的空间，当吊顶开孔不均匀或开孔率小于或等于25%时，吊顶内空间高度不得计入储烟仓厚度。
第4.2.1条〖注释〗
设置挡烟垂壁（垂帘）是划分防烟分区的主要措施。挡烟垂壁（垂帘）所需高度应根据室内空间所需的清晰高度以及排烟口位置、面积和排烟量等因素确定。
〖注释〗
储烟仓的厚度应根据本标准第4.6.2条的规定计算确定，且不应小于500mm。

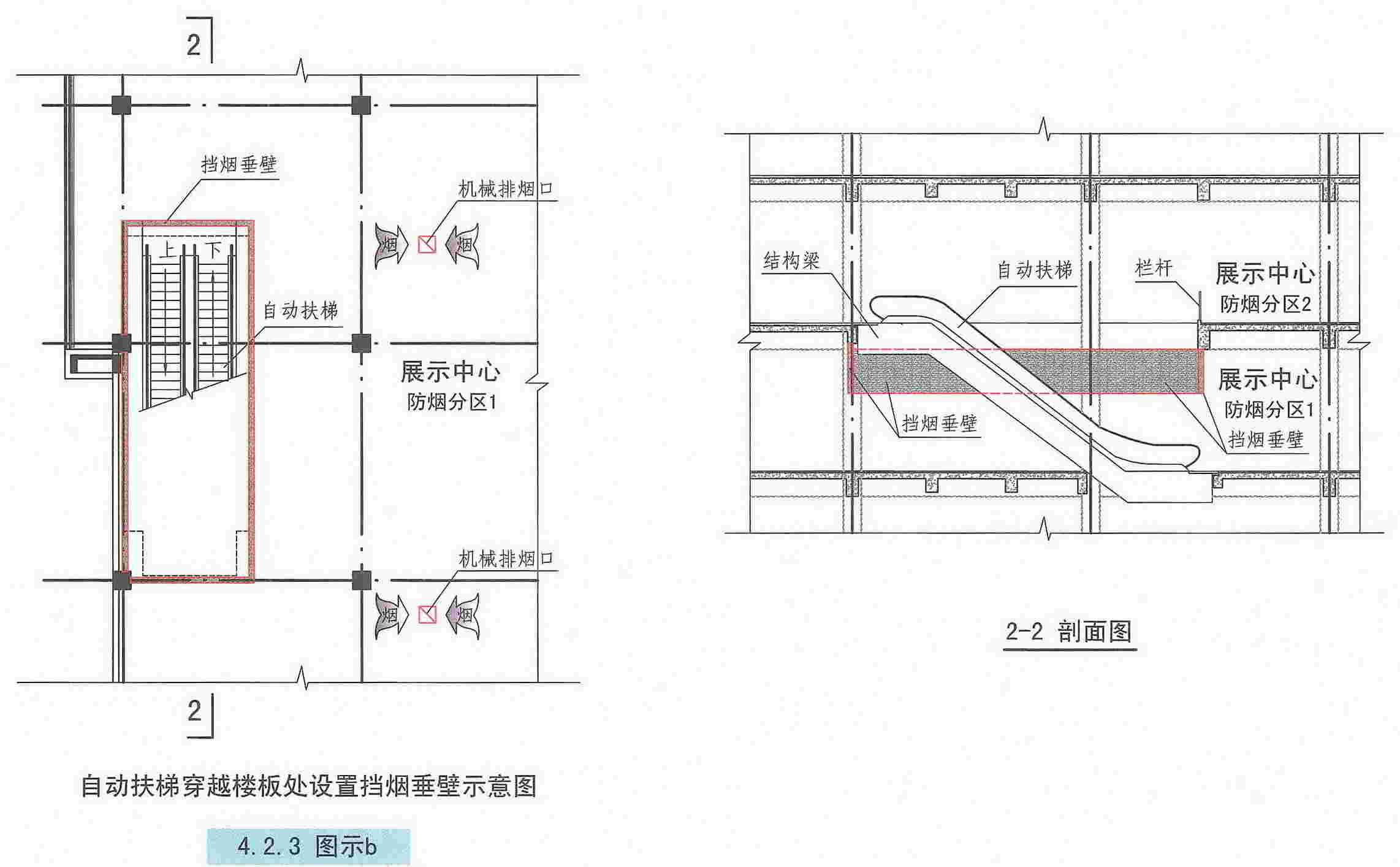

4.2.3 设置排烟设施的建筑内，敞开楼梯和自动扶梯穿越楼板的开口部应设置挡烟垂壁等设施【图示】。

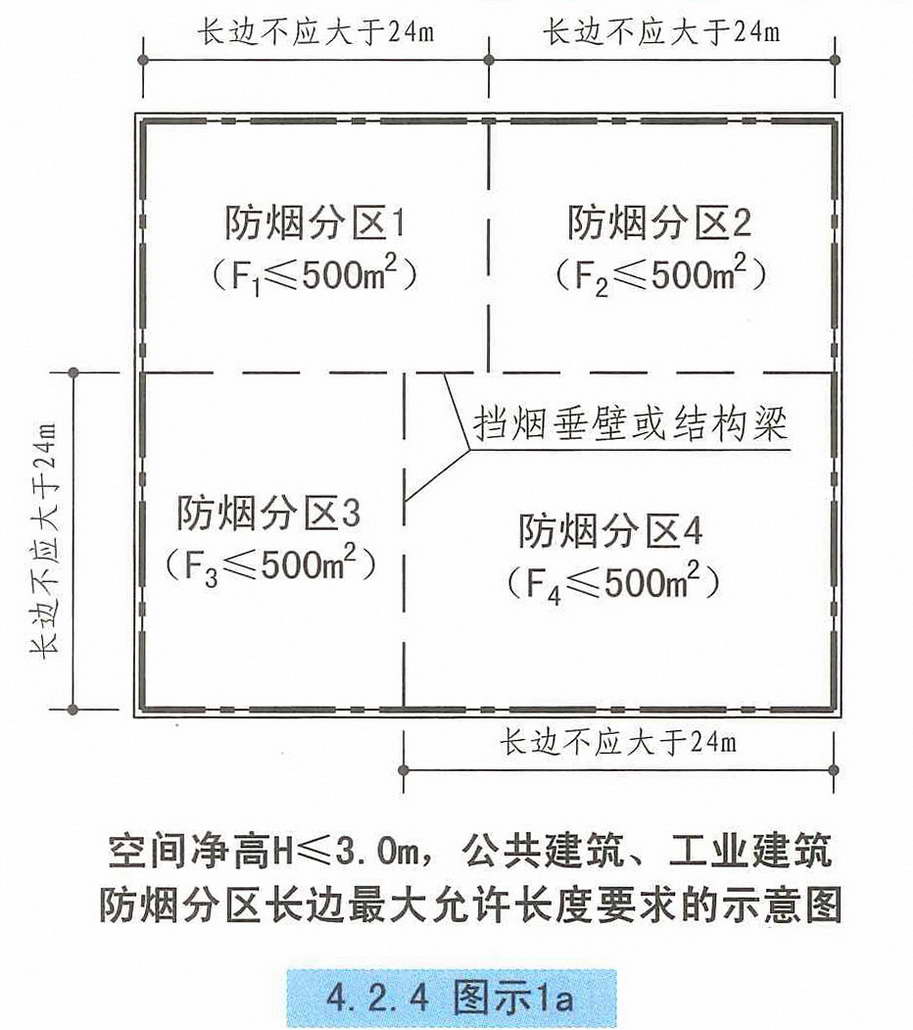

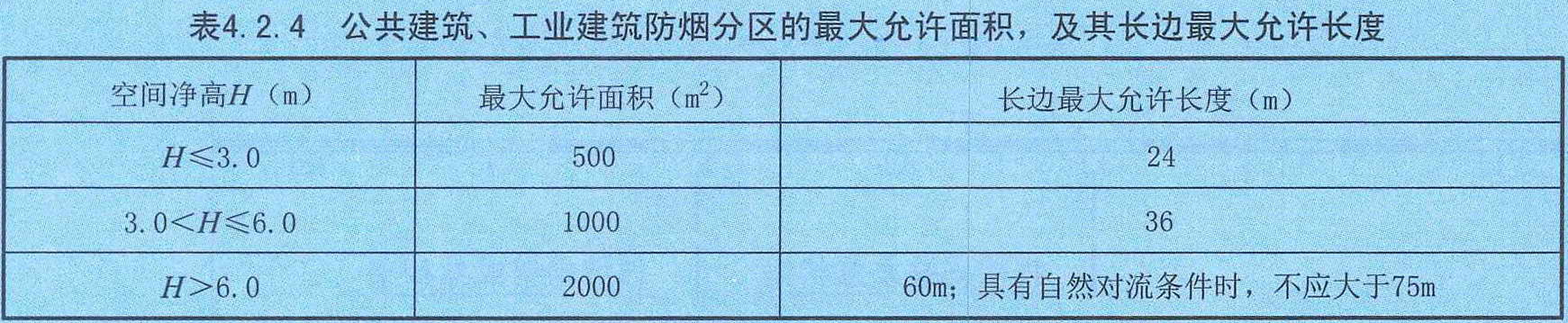

4.2.4 公共建筑、工业建筑防烟分区的最大允许面积及其长边最大允许长度应符合表4.2.4的规定【图示1】，当工业建筑采用自然排烟系统时，其防烟分区的长边长度尚不应大于建筑内空间净高的8倍【图示2】。
注：1 公共建筑、工业建筑中的走道宽度不大于2.5m时，其防烟分区的长边长度不应大于60m【图示3】。
2 当空间净高大于9m时，防烟分区之间可不设置挡烟设施。

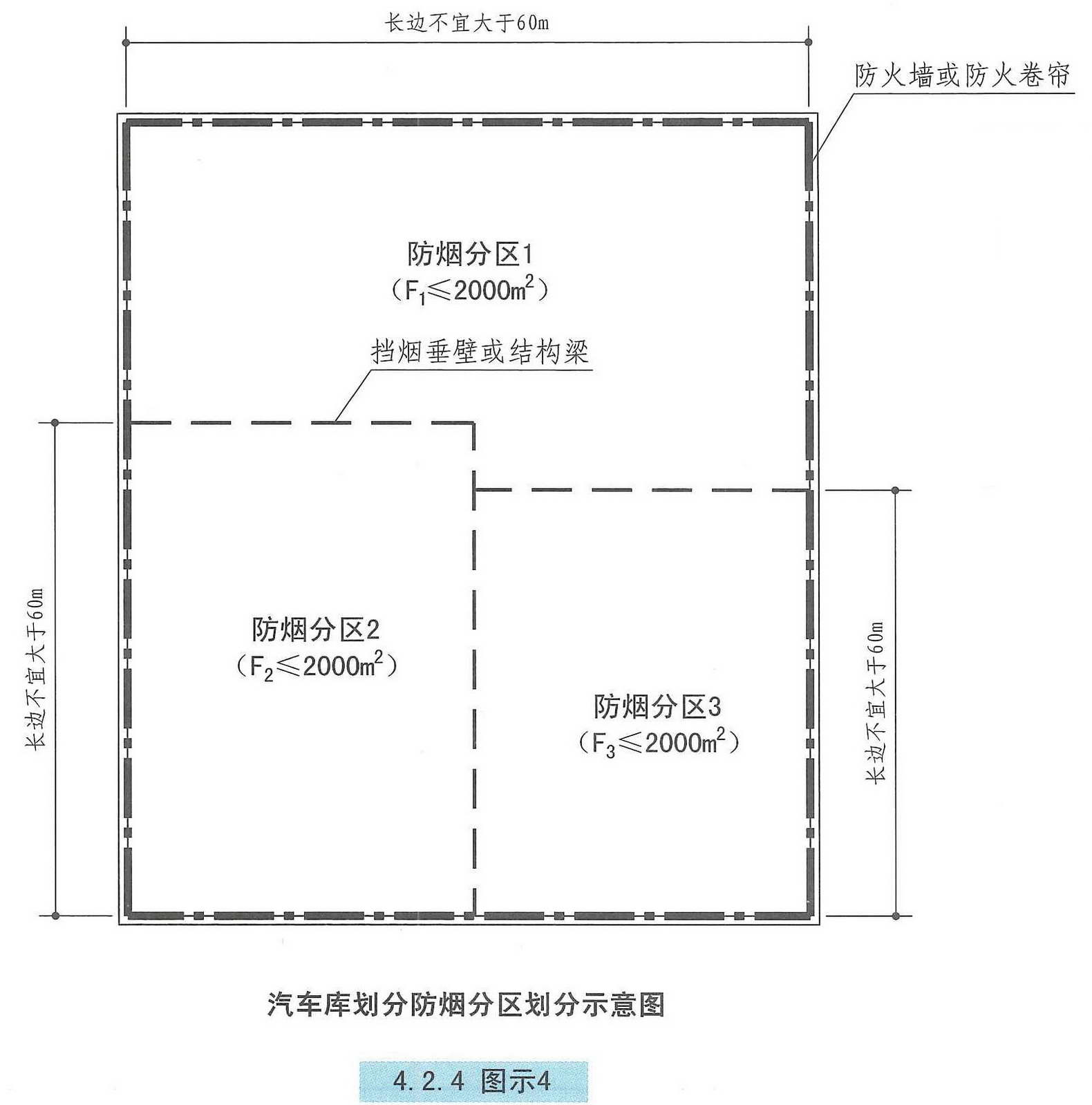

3 汽车库防烟分区的划分及其排烟量应符合现行规范《汽车库、修车库、停车场设计防火规范》GB 50067的相关规定【图示4】。
〖注释〗
不具有对流条件的场所应符合下列要求：
1. 防烟分区最大允许面积不大于2000m²；
2. 排防烟分区长边最大允许长度不大于60m，如本图所示；
3. 补风口的设置位置、排烟口与补风口的面积应满足本标准的计算要求。
〖注释〗
具有对流条件的场所应符合下列要求：
1. 室内场所采用自然对流排烟的方式；
2. 排烟窗应设在防烟分区两个短边外墙面的同一高度位置上，且应均匀布置，如上图所示；窗的下缘应在室内2/3高度以上，且应在储烟仓内；
3. 房间补风口应设置在室内1/2高度以下，且不高于10m；
4. 排烟窗与补风口的面积应满足本标准第4.6.15条的计算要求。
〖注释〗

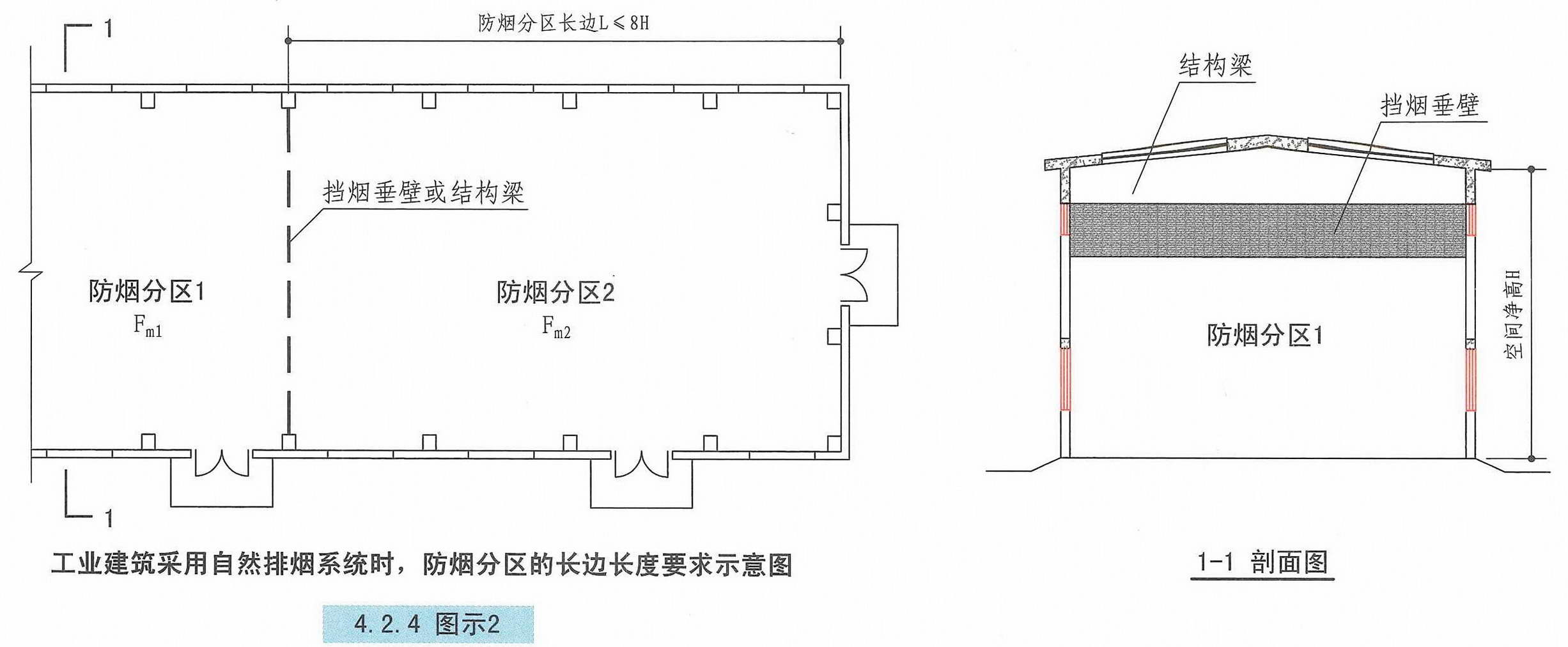

当工业建筑采用自然排烟方式时，防烟分区的长边长度除应符合本图集第75页表4.2.4规定外，尚应不大于空间净高的8倍。
〖注释〗
1. 本页图示是针对宽度不大于2.5m走道的。
2. 4.2.4图示3a所示L形内走道自然排烟口布置应注意：L2＋L3≤60m。
3. 4.2.4图示3b所示L形内走道机械排烟口布置应注意：L1≥1.5m；L2≤30m；L5≤30m；且L2＋L3＋L4＋L5≤60m；如L2＋L3＋L4＋L5＞60m，应加设挡烟垂壁，将走道划分为两个防烟分区。
3. 4.2.4图示3b所示L形内走道机械排烟口布置应注意：L1≥1.5m；L2≤30m；L5≤30m；且L2＋L3＋L4＋L5≤60m；如L2＋L3＋L4＋L5＞60m，应加设挡烟垂壁，将走道划分为两个防烟分区。
4当走道宽度大于2.5m时，其防烟分区的长边最大允许长度L应按本图集第75页表4.2.4规定取值。
〖注释〗

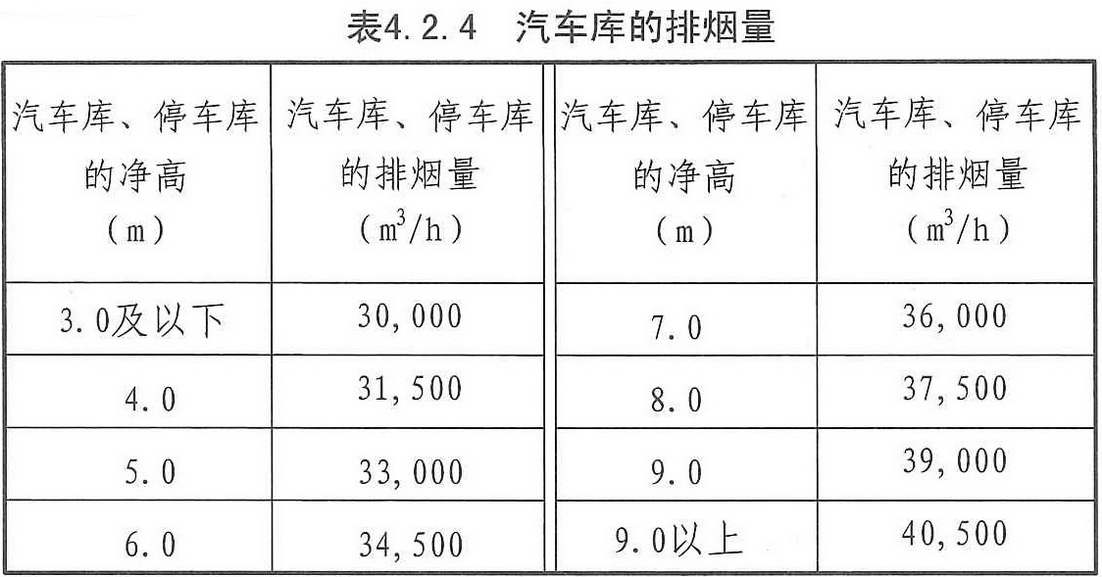

1. 本页内容摘自现行标准《汽车库、停车库停车场防火规范》GB 50067-2014。
2. 汽车库、停车库内每个防烟分区排烟风机的排烟量不应小于本页表4.2.4的规定。
