山东省专升本考试土木工程结构力学（移 法）模拟试卷2

山东省专升本考试土木工程结构力学（移 法）模拟试卷2,本试卷总分40分，共有1类型题目。

一、2. 结构力学

结构力学 总分为：50

1.下图所示结构在M作用下，两竖柱产生弯矩和剪力。 ( )

A．正确
B．错误

2.位移法典型方程的物理含义是基本体系附加约束中的反力或反力矩等于零，实质上是原结构的平衡条件。 ( )

A．正确
B．错误

3.下图所示结构中，AID柱无弯矩无剪力。 ( )

A．正确
B．错误

4.下图所示等截面超静定梁，已知θ_A，则θ_B=-θ_A／2(逆时针转)。 ( )

A．正确
B．错误

5.下图所示等截面超静定梁，已知θ_A，则△_B=θ_Al／2。 ( )

A．正确
B．错误

6.位移法的基本未知量与超静定次数有关，位移法不能计算静定结构。 ( )

A．正确
B．错误

7.下图所示排架结构有一个位移法基本未知量，该结构宜用位移法计算。 ( )

A．正确
B．错误

8.欲使下图所示结构中的A点发生顺时针单位转角，应在A点施加的力偶m=10i。 ( )

A．正确
B．错误

9.欲使下图所示结构中的A点发生向右单位移动，应在A点施加的力P=15i／a²。 ( )

A．正确
B．错误

10.在下图所示结构中，在节点集中力偶作用下，位移法计算时，基本结构在荷载作用下弯矩图为零，所以自由项为零。 ( )

A．正确
B．错误

11.位移法基本结构有多种选择。 ( )

A．正确
B．错误

12.用位移法计算荷载作用下的超静定结构时，采用各杆的相对刚度进行计算，所得到的节点位移不是结构的真正位移，求出的内力是正确的。 ( )

A．正确
B．错误

13.位移法的基本未知量是 ( )

A．支座反力
B．杆端弯矩
C．独立的结点位移
D．多余未知力

14.欲使下图所示结构中的A点发生顺时针单位转角，应在A点施加的力偶是( )

A．12i
B．9i
C．8i
D．15i

15.下图所示单跨超静定梁的杆端相对线位移△ ( )

A．△₁
B．△₂
C．△₂-△₁
D．△₁-△₂

16.下图所示，杆端弯矩是 ( )

A．M_AB=6i(△₁-△₂)／l
B．M_AB=6i△₁／l
C．M_AB=-6i△₂／l
D．M_AB=-6i(△₁-△₂)／l

17.在位移法典型方程r₁₁Z₁+r₁₂Z₂十R_1P=0，r₂₁Z₁+r₂₂Z₂+R_2P=0中，下列式子正确的是 ( )

A．r₁₁=r₂₂
B．r₁₂=r₂₁
C．r₁₂Z₂=r₂₁Z₁
D．R_1P=R_2P

18.对下图所示结构，相应于结点线位移所列出的截面剪力平衡方程是 ( )

A． V_AB十V_CD=0
B． V_AB+V_CD+V_AE=0
C．V_AB+V_CD-V_AE=0
D．V_AB+V_CD-V_AE-P=0

19.下图所示结构仅取C点的转角为基本未知量，其位移法方程的系散r₁₁=( )

A．3i
B．6i
C．9i
D．12i

20.下图所示结构位移法方程中的自由项R_1P= ( )

A．-2lkN.m
B．-26kN.m
C．8lkN.m
D．2kN.m

21.下图所示结构位移法方程中的系数r₁₁= ( )

A． 15i
B．8i
C．20i
D． 18i

22.下图所示结构位移法方程中的系数r₁₁=( )

A．8i
B．9i
C．10i
D．11i

23.下图所示单跨超静定梁的固端弯矩M_BA= ( )

A．-3Pl／16
B．3Pl／16
C．-3Pl₁／16
D．3Pl₁／16

24.下列关于下图所示结构位移法基本未知量的论述，正确的是( )

A．三个基本未知量θ_A、θ_B、△
B．两个基本未知量θ_A=θ_B，△
C．θ_A=θ_B=0，只有一个未知量△
D．θ_A=θ_B=△／a，只有一个未知量△

25.下图所示结构，EI=常数，欲使节点B的转角为零，比值P₁／P₂应该是多少? ( )

A．1.5
B．2.0
C．2.5
D．3

26.下列关于下图所示结构位移法基本未知量的论述，正确的是 ( )

A．三个基本未知量θ_A、θ_B、△
B．两个基本未知量θ_A=θ_B，△
C．θ_A=θ_B=0，只有一个未知量△
D．θ_A=θ_B=△／a，只有一个未知量△

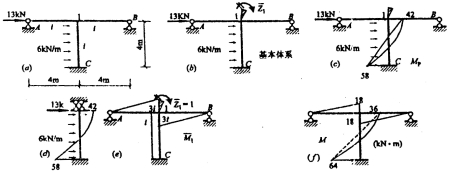

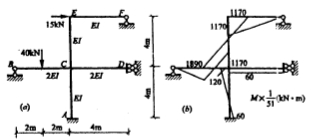

27.用位移法计算下图(a)所示刚架，并绘制内力下图。

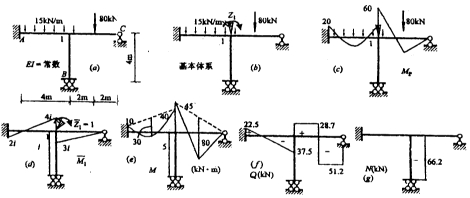

28.用位移法计算下图(a)所示刚架并绘制弯矩图。

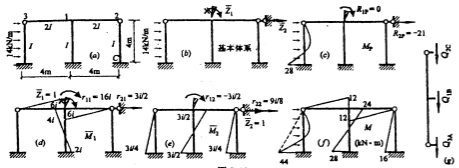

29.用位移法计算下图(a)所示刚架并绘制弯矩图。

30.用位移法计算下图(a)所示刚架并绘制弯矩图。

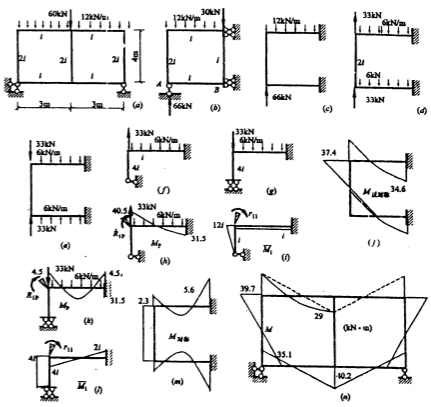

31.按两种方法计算下图(a)所示刚架并绘制弯矩图。

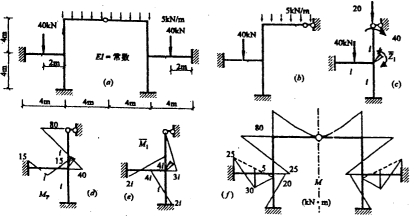

32.用位移计算下图(a)所示对称结构。

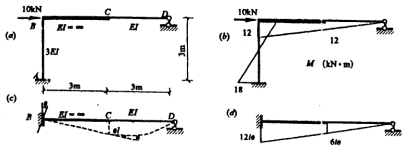

33.用直接列平衡方程法计算下图(a)所示结构井绘弯距下图。

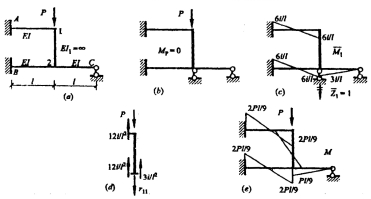

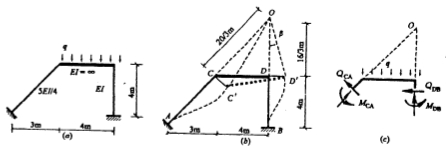

34.用位移法计算下图(a)所示斜杆刚架，并绘弯矩图。

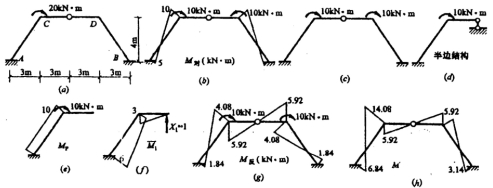

35.用简便的方法计算下图(a)所示刚架，并绘弯矩图。各杆EI相同。

36.用位移法计算下图(a)所示刚架，并绘弯矩图。
