       软件设计师考试属于全国计算机技术与软件专业技术资格考试（简称计算机软件资格考试）中的一个中级考试。考试不设学历与资历条件，也不论年龄和专业，考生可根据自己的技术水平选择合适的级别合适的资格，但一次考试只能报考一种资格。考试采用笔试形式，考试实行全国统一大纲、统一试题、统一时间、统一标准、统一证书的考试办法。下面是希赛小编整理的软考软件设计师考前必做的练习题。

       已知某唱片播放器不仅可以播放唱片，而且可以连接电脑并把电脑中的歌曲刻录到唱片上（同步歌曲）。连接电脑的过程中还可自动完成充电。

       关于唱片，还有以下描述信息：

       （1）每首歌曲的描述信息包括：歌曲的名字、谱写这首歌曲的艺术家以及演奏这首歌曲的艺术家。只有两首歌曲的这三部分信息完全相同时，才认为它们是同一首歌曲。艺术家可能是一名歌手或一支由2名或2名以上的歌手所组成的乐队。一名歌手可以不属于任何乐队，也可以属于一个或多个乐队。

       （2）每张唱片由多条音轨构成；一条音轨中只包含一首歌曲或为空，一首歌曲可分布在多条音轨上；同一首歌曲在一张唱片中最多只能出现一次。

       （3）每条音轨都有一个开始位置和持续时间。一张唱片上音轨的次序是非常重要的，因此对于任意一条音轨，播放器需要准确地知道，它的下一条音轨和上一条音轨是什么（如果存在的话）。

       根据上述描述，采用面向对象方法对其进行分析与设计，得到了如表2-12所示的类列表、如图2-39所示的初始类图以及如图2-40所示的描述播放器行为的UML状态图。

表2-12  类列表

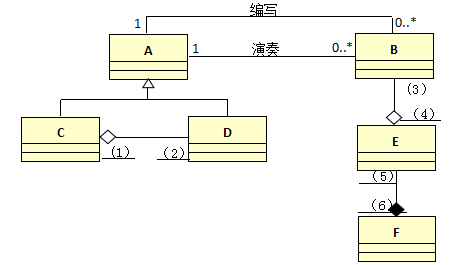

图2-39  初始类图

图2-40  播放器行为UML状态图

       【问题1】

       根据题目中的描述，使用表2-12给出的类的名称，给出图2-39中的A~F所对应的类。

       【问题2】

       根据题目中的描述，给出图2-39中（1）~（6）处的多重度。

       【问题3】

       图2-39中缺少了一条关联，请指出这条关联两端所对应的类以及每一端的多重度。

       类多重度

       【问题4】

       根据图2-40所示的播放器行为UML状态图，给出从“关闭”状态到“播放”状态所经过的最短事件序列（假设电池一开始就是有电的）。
