      为了帮助读者进行考前训练，本节给出9道典型的试题，以及这些试题的分析与解答。请读者独立完成这些练习题，然后再去阅读试题分析与解答。根据自己所做试题的情况，查漏补缺。

      试题6

      阅读下列说明和数据流图，回答问题1-问题3.

      【说明】

      某医院收费系统的主要功能是收取病人门诊的各项费用。系统的收费功能分为3个方面：病历收费、挂号收费和根据处方单内容收取检查或药物费用。

      （1）病人初次来该医院看病首先需记录病人基本情况，并购买病历。

      （2）病人看病前要挂号。根据病人的病历和门诊部门（内科、外科等），系统提供相应的挂号单和处方单，并收取费用。

      （3）病人根据处方单做进一步检查或取药前需交纳各项费用。系统首先根据病人基本情况检查处方单中病历号是否正确，记录合格的处方单并提供收据。

      （4）所有收费都必须依据定价表中的定价来计算，且所有收费都必须写入收费记录中。

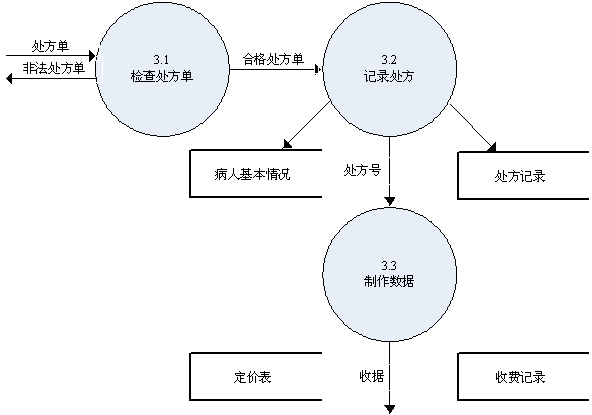

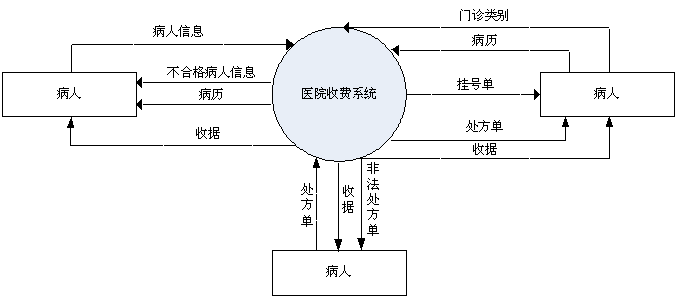

      医院收费系统的顶层图如图1所示；医院收费系统的第0层DFD图如图2所示。其中，加工1的细化图如图3所示，加工3的细化图如图4所示。假定顶层图是正确的，"定价表"文件已由其他系统生成。

      【问题1】

      指出哪张图的哪些文件可以不必画出。

      【问题2】

      图3中缺少4条数据流，请直接在图中添加。

      【问题3】

      图4中缺少两条数据流，请直接在图中添加。

      试题6分析

      【问题1】

      在0层图中的"处方记录"是加工3"处方收费"的局部数据文件，所以不必画出。

      【问题2】

      根据说明"系统首先根据病人基本情况检查处方单中病历号是否正确",因此，在加工3.1"检查处方单"中，需读入病人基本情况，所以缺少从"病人基本情况"到"3.1检查处方单"的数据流。然后系统"记录合格的处方单",所以加工3.2"记录处方"中需要将处方的内容记录到文件"处方记录"中，因此缺少从"3.2记录处方"到"处方记录"的数据流。加工3.3"制作收据"中需根据文件"定价表"的各项目或药品的价格来计算所需收取的费用，因此图中还缺少从"定价表"到"3.3制作收据"的数据流。最后收费的记录需写入文件"收费记录"中，所以缺少的第四条数据流是从"3.3制作收据"到"收费记录"的数据流。

      【问题3】

      找出缺少的数据流的一个关键是父图与子图的平衡，即子图的输入/输出数据流与父图相应的加工的输入/输出数据必须一致。

      从0层图中可以看到对于加工1"病历收费"有输入流"病人信息",输出流"不合格病人信息","病历"和"收据".而加工1子图中却只有"病人信息"和"病历",所以一定缺少两条输出流"不合格病人信息"和"收据".病人信息是否合格是在加工1.1"检查病人信息"中处理，因此加工1.1除一条输出流"合格病人信息"外，还缺少一条输出流"不合格病人信息".对合格的病人信息，加工1.2计算收费后，理应提供收据给病人，所以另一条缺少的数据流是"1.2计算费用"的"收据"输出数据流。

      试题6参考答案

      【问题1】

      医院收费系统的0层图中的"处方记录".

      【问题2】

      （1）从"病人基本情况"到"3.1检查处方单"的数据流。

      （2）从"3.2记录处方"到"处方记录"的数据流。

      （3）从"定价表"到"3.3制作收据"的数据流。

      （4）从"3.3制作收据"到"收费记录"的数据流。

      【问题3】

      （1）"1.1检查病人信息"的"不合格病人信息"输出数据流。

      （2）"1.2计算费用"的"收据"输出数据流。
