以下为希赛网整理的2015年网络规划设计师考试真题下午案例分析部分，供大家参考学习。

>>>点击进入网络规划设计师历年真题下载

●阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。
【说明】
某企业网络拓扑如图1-1所示。

【问题1】（6分）
根据图1-1，对该网络主要设备清单表1-1所示内容补充完整。

【问题2】（8分）
1．网络中A．B设备连接的方式是什么？依据A．B设备性能及双链路连接，计算两者之间的最大宽带。
2．交换机组F的连接方式是什么？采用这种连接方式的好处是什么？
【问题3】（6分）
该网络拓扑中连接到各分部可采用租赁ISP的DDN、Frame Relay、ISDN线路等方式，请简要介绍这几种连接方式。
【问题4】（5分）
若考虑到成本问题，对其中一条连接用VPN的方式，在分部路由器上做下列配置：
sub-company(config)#crypto isakmp policy 1
sub-company(config-isakmp)#encry des
sub-company(config-isakmp)#hash md5
sub-company(config-isakmp)#authentication pre-share
sub-company(config)#crypto isakmp key 6 cisco address x.x.x.x
该命令片段配置的是(7)
(7)备选答案：
   A、定义ESP
B、IKE策略
C、IPSce VPN数据
D、路由映射
在该配置中，IP地址x.x.x.x是该企业总部IP地址还是分布IP地址？

●阅读以下说明，回答问题l至问题4，将解答填入答题纸对应的解答栏内。
【说明】
传统业务结构下，由于多种技术之间的孤立性，使得数据中心服务器总是提供多个对外I/O接口。在云计算模式发展的推动下，数据中心正在从过去的存储处理中心演变成为应用中心，并逐步向服务中心和运营中心转变。而对客户来说，由于技术、经验、资金等限制，在转变过程中会遇到各种挑战，例如：虚拟化带来的技术复杂性，规模扩大带来的运维压力，系统和数据迁移的困难以及数据中心的高能耗等。
传统业务结构存储下的数据中心网络扑结构图如图2-1所示。

【问题1】(9分)
(1)如图2-1所示，数据中心有多个网络，一个是前端用户通信网络，一个是后端做数据更新或者做集群计算的通讯网络，还有后台光纤存储网络。针对这三种网络分别举出一个例子。
(2)如上所述，除以上三种网络外有的数据中心还有专门用于虚拟机迁移的网络，都会在服务器上做集中。这样一台服务器最多需要几块网卡与之相连？随着TRILL等技术的出现，这个专用网络还需要吗？
(3)网络成为数据中心资源的交换枢纽，当前数据中心纷为IP数据网络、存储网络、服务器集群网络。随着数据中心规模的逐步增大，简单分析带来的问题。
【问题2】(4分)
FCoE采用增强型以太网作为物理网络传输架构，是专门为低延迟性、高性能、二层数据中心网络所设计的网络协议。目前国际标准化组织已经开发了针对以太网标准的扩展协议族，即“融合型增强以太网(CEE)”，这些扩展协议族可以进行所有类型的传输。试简述FCoE技术的优点。
【问题3】
为了实现统二管理、简化运维，采用基于FCoE技术的数据中心统一I/O能够实现用少数的CNA(Converged Network adapter)代替数量较多的NIC．HBA．HCA，所有的流量通过CNA万兆以太网传输。

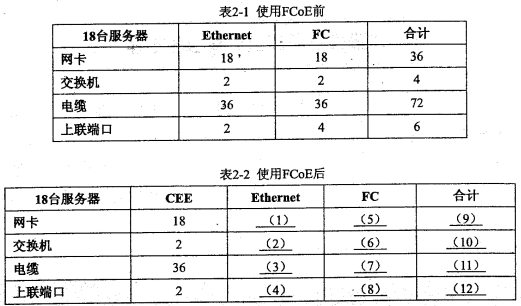

按照18台服务器（单网卡）为例，使用FCoE后每台服务器只需要一块专用适配器（网卡），一套布线（以太网）系统，统一管理维护简单。表2-1为使用FcoE前1 8台服务器需要的网卡、交换机、电缆以及上联端口的数量；请核算出使用FCoE后的相应部件数量，填充表2-2。

【问题4】（6分）
(1)随着数据中心的发展，数据中心的能耗已经成为一个严峻的问题，PU已经成为国际上比较通行的数据中心电力使用效率的衡量指标。请问PUE是什么，它的基准是多少，其越接近多少表示一个数据中心的绿色化程度越高？
(2)在现代机房的机柜布局中，人们为了美观和便于观察会将所有的机柜朝同一个方向摆放。如果按照这种摆放方式，机柜盲板有效阻挡冷热空气的效果将大打折扣。正确的摆放方式是什么？请简述其原因。
(3)水冷空调系统是目前新一代大型数据中心制冷的首选方案，采用水冷空调在部分地区可以采取免费冷却技术以节能。免费冷却技术是什么？

●阅读以下说明，回答问题l至问题表；将解答填入答题纸对应的解答栏内。
【说明】
某学校拥有内部数据库服务器l台，邮件服务器1台，DHCP服务期1台，FTP服务期1台，流媒体服务期1台，Web服务期1台，要求为所有的学生宿舍提供有限网络接入服务，要求为所有的学生宿舍提供有线网络接入服务，对外提供Web服务，邮件服务，流媒体服务，内部主机和其他服务期对外不可见。
【问题1】（5分）
请划分防火墙的安全区域，说明每个区域的安全级别，指出各台服务器所处的安全区域。
【问题2】（5分）
请按照你的思路为该校进行服务器和防火墙部署设计，对该校网络进行规划，画出网络拓扑结构图。
【问题3】（5分）
学校在原有校园网络基础上进行了扩建，采用DHCP。服务器动态分配口地址口运行一段时间后，网络时常出现连接不稳定、用户所使用的口地址被“莫名其妙”修改、无法访问校园网的现象。经检测发现网络中出现多个未授权DHCP地址。
请分析上述现象及遭受攻击的原理，该如何防范？
【问题4】（6分）
学生宿舍区经常使用的服务有Web、即时通信、邮件、FTP等，同时也因视频流寻致大量的P2P流量，为了保障该区域中各项服务均能正常使用，应采用何种设备合理分配每种应用的带宽？该设备部署在学校网络中的什么位置？一般采用何种方式接入网络？
【问题5】（4分）
当前防火墙中，大多都集成了IPS服务，提供防火墙与口S的联动。区别于IDS，IPS主要增加了什么功能？通常采用何种方式接入网络？
