● 阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。
【说明】

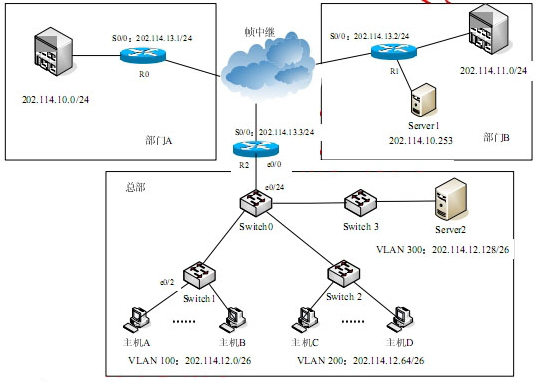

某公司有1个总部和2个分部，各个部门都有自己的局域网。该公司申请了4个C类IP 地址块202.114.10.0/24~202.114.13.0/24。公司各部门通过帧中继网络进行互联，网络拓扑结构如图1-1所示。

【问题1】（4 分）

请根据图1-1完成R0路由器的配置：

R0 (config)#interface s0/0   （进入串口配置模式）

R0 (config-if)# ip address 202.114.13.1 （1）  （设置IP地址和掩码）

R0(config) # encapsulation （2）  （设置串口工作模式）

【问题2】（5 分）

Switch0、Switch1、Switch2 和 Switch3 均为二层交换机。总部拥有的 IP 地址块为202.114.12.0/24。Switch0的端口e0/24与路由器R2的端口e0/0相连，请根据图1-1完成路由器R2及Switch0的配置。

R2(config)#interface fastethernet 0/0.1

R2(config-subif)#encapsulation dot1q （3）

R2(config-subif)#ip address 202.114.12.1 255.255.255.192

R2(config-subif)#no shutdown

R2(config-subif)#exit

R2(config)#interface fastethernet 0/0.2

R2(config-subif)#encapsulation dot1q （4）

R2(config-subif)#ip address 202.114.12.65 255.255.255.192

R2(config-subif)#no shutdown

R2(config-subif)#exit

R2(config)#interface fastethernet 0/0.3

R2(config-subif)#encapsulation dot1q   （5）

R2(config-subif)#ip address 202.114.12.129 255.255.255.192

R2(config-subif)#no shutdown

R2(config-subif)#exit

R2(config)#interface fastether0/0

R2(config-if)#no shutdown

Switch0(config)#interface f0/24

Switch0(config-if)# switchport mode （6）

Switch0 (config-if)#switchport trunk encapsulation （7）

Switch0(config-if)# switchport trunk allowed all

Switch0(config-if)#exit

【问题3】（3分）

若主机A与Switch1的e0/2端口相连，请完成Switch1相应端口设置。

Switch1(config)#interface e0/2

Switch1(config-if)# （8）  （设置端口为接入链路模式）

Switch1(config-if)# （9）  （把e0/2分配给VLAN 100）

Switch1(config-if)#exit

若主机A与主机D通信，请填写主机A与D之间的数据转发顺序。

主机A→ （10） →主机D。

（10）备选答案

（1）A．Switch1→Switch0→R2(s0/0)→Switch0→Switch2

B．Switch1→Switch0→R2(e0/0)→Switch0→Switch2

C．Switch1→Switch0→R2(e0/0)→R2(s0/0)→R2(e0/0)→Switch0→Switch2

D．Switch1→Switch0→Switch2

【问题4】（3 分）

为了部门A 中用户能够访问服务器Server1，请在R0上配置一条特定主机路由。

R0(config)#ip route 202.114.10.253 （11）（12）

● 阅读以下说明，回答问题1至问题6，将解答填入答题纸对应的解答栏内。
【说明】
某公司总部服务器1的操作系统为Windows Server 2003，需安装虚拟专用网 （VPN）服务，通过Internet与子公司实现安全通信，其网络拓扑结构和相关参数如图2-1所示。
      图2-1

【问题1】（2 分）

在Windows Server 2003的“路由和远程访问”中提供两种隧道协议来实现VPN服务：（1）和L2TP，L2TP 协议将数据封装在（2）协议帧中进行传输。

【问题2】（1 分 ）

在服务器1中，利用Windows Server 2003的管理工具打开“路由和远程访问”，在所列出的本地服务器上选择 “配置并启用路由和远程访问”，然后选择配置 “远程访问 （拨号或VPN）”服务，在图2-2所示的界面中，“网络接口”应选择（3）。

（3）备选答案：

（2）A． 连接1

B． 连接2

   图2-2

【问题3】 （4分）

为了加强远程访问管理，新建一条名为“SubInc”的访问控制策略，允许来自子公司服务器 2 的 VPN 访问。在图 2-3 所示的配置界面中，应将“属性类型（A）”的名称为 （4）的值设置为“Layer Two Tunneling Protocol”，名称为（5）的值设置为“Virtual (VPN)”。

编辑SubInc策略的配置文件，添加“入站IP 筛选器”，在如图2-4所示的配置界面中，IP 地址应填为（6），子网掩码应填为（7）。

      图2-3

    图2-4

【问题4】（4 分 ）

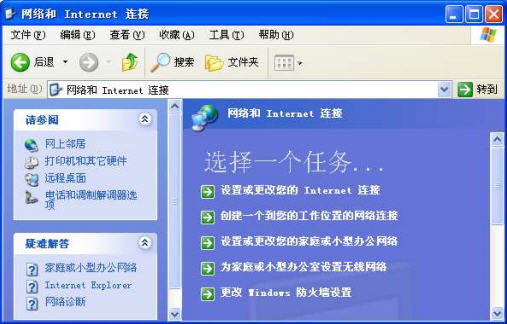

子公司PC1安装Windows XP 操作系统，打开“网络和Internet连接”。若要建立与公司总部服务器的 VPN 连接，在如图 2-5 所示的窗口中应该选择（8），在图 2-6所示的配置界面中填写（9）。

（8）备选答案：

（3）A．设置或更改您的Internet连接

B．创建一个到您的工作位置的网络连接

C．设置或更改您的家庭或小型办公网络　

D．为家庭或小型办公室设置无线网络

E. 更改Windows防火墙设置

        图2-5

    图2-6

【问题5】 （2 分）

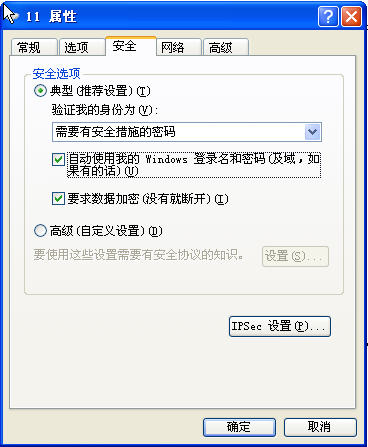

用户建立的 VPN 连接 xd2 的属性如图 2-7 所示，启动该 VPN 连接时是否需要输入用户名和密码？为什么？

    图2-7

【问题6】（2 分）

图2-8所示的配置窗口中所列协议“不加密的密码（PAP）”和“质询握手身份验证协议（CHAP）”有何区别？

图2-8

● 阅读以下关于Linux文件系统和Samba服务的说明，回答问题1至问题3。
【说明】
Linux系统采用了树型多级目录来管理文件，树型结构的最上层是根目录，其他的所有目录都是从根目录生成的。
通过Samba可以实现基于Linux操作系统的服务器和基于Windows操作系统的客户机之间的文件、目录及共享打印服务。
【问题1】（6分）

Linux在安装时会创建一些默认的目录，如下表所示：

依据上述表格，在空（1）~（6）中填写恰当的内容（其中空1在候选答案中选择）。

① 对于多分区的Linux系统，文件目录树的数目是 （1） 。

②Linux系统的根目录是 （2） ，默认的用户主目录在 （3） 目录下，系统的设备文件（如打印驱动）存放在 （4） 目录中， （5） 目录中的内容关机后不能被保存。

③ 如果在工作期间突然停电，或者没有正常关机，在重新启动机器时，系统将要复查文件系统，系统将找到的无法确定位置的文件放到目录 （6） 中。

（1）备选答案：

（3）A．1

B．分区的数目

C．大于1

【问题2】（4 分）

默认情况下，系统将创建的普通文件的权限设置为-rw-r--r--，即文件所有者对文件（7），同组用户对文件（8），其他用户对文件（9）。文件的所有者或者超级用户，采用（10）命令可以改变文件的访问权限。

【问题3】（5分）

Linux系统中Samba的主要配置文件是/etc/samba/smb.conf。请根据以下的smb.conf配置文件，在空（11）~（15）中填写恰当的内容。

Linux 服务器启动 Samba 服务后，在客户机的“网络邻居”中显示提供共享服务的Linux 主机名为（11），其共享的服务有（12），能够访问 Samba 共享服务的客户机的地址范围（13）；能够通过 Samba 服务读写/home/samba 中内容的用户是（14）；该Samba服务器的安全级别是（15）。

[global]

workgroup = MYGROUP

netbios name=smb-server

server string = Samba Server

;hosts allow = 192.168.1. 192.168.2. 127.

load printers = yes

security = user

[printers]

comment = My Printer

browseable = yes

path = /usr/spool/samba

guest ok = yes

writable = no

printable = yes

[public]

comment = Public Test

browseable = no

path = /home/samba

public = yes

writable = yes

printable = no

write list = @test

[user1dir]

comment = User1’s Service

browseable = no

path = /usr/usr1

valid users = user1

public = no

writable = yes

printable = no

● 阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。
【说明】

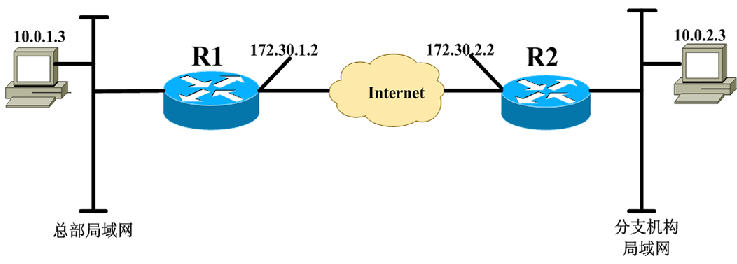

某公司总部和分支机构的网络配置如图 4-1 所示。在路由器 R1 和 R2 上配置 IPSec安全策略，实现分支机构和总部的安全通信。
【问题1】（4 分）

图4-2中（a）、（b）、（c）、（d）为不同类型IPSec数据包的示意图，其中（1）和（2）工作在隧道模式；（3）和（4）支持报文加密。

【问题 2】（4 分）

下面的命令在路由器R1中建立IKE 策略，请补充完成命令或说明命令的含义。

R1(config)# crypto isakmp policy 110 进入ISAKMP 配置模式

R1(config-isakmp)# encryption des（5）

R1(config-isakmp)# （6） 采用MD5散列算法

R1(config-isakmp)# authentication pre-share（7）

R1(config-isakmp)# group 1

R1(config-isakmp)# lifetime （8） 安全关联生存期为1天

【问题3】（4分）

R2与R1 之间采用预共享密钥“12345678”建立 IPSec安全关联，请完成下面配置命令。

R1(config)# crypt isakmp key 12345678 address （9）

R2(config)# crypt isakmp key 12345678 address （10）

【问题 4】 （3分）

完成以下ACL配置，实现总部主机10.0.1.3和分支机构主机10.0.2.3的通信。

R1(config)# access-list 110 permit ip host （11）host （12）

R2(config)# access-list 110 permit ip host （13）host 10.0.1.3

● 阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。
【说明】
某单位采用双出口网络，其网络拓扑结构如图5-1所示。

该单位根据实际需要，配置网络出口实现如下功能：
1、单位网内用户访问IP 地址158.124.0.0/15和158.153.208.0/20时，出口经ISP2；
2、单位网内用户访问其他IP 地址时，出口经ISP1；
3、服务器通过ISP2线路为外部提供服务。
【问题1】（5分）

在该单位的三层交换机S1上，根据上述要求完成静态路由配置。

ip route（1）（设置默认路由）

ip route 158.124.0.0（2）（3） （设置静态路由）

ip route 158.153.208.0 （4）（5）（设置静态路由）

【问题 2】（6分）

1．根据上述要求，在三层交换机S1上配置了两组ACL，请根据题目要求完成以下配置。

access -list 100 permit ip host 10.10.30.1 any

access -list 100 permit ip host （6）any

access -list 120 permit ip any 158.124.0.0 （7）

access -list 120 permit ip any 158.153.208.0 （8）

access –list 120 deny ip any any

2．完成以下策略路由的配置。

route-map test permit 10

（9）ip address 100

（10）ip next-hop（11）

【问题 3】（4分）

以下是路由器R1的部分配置。请完成配置命令。

R1(config)#interface fastethernet0/0

R1(config-if)#ip address （12） （13）

R1(config-if)ip nat inside

……

R1(config)#interface fastethernet0/1

R1(config-if)#ip address （14） （15）

R1(config-if)ip nat outside

……
