2017下半年软件设计师考试下午真题(1)

  • 胡同
  • 软件设计师
  • 2017-11-17
  • 软件设计师交流群: 136174991
摘要: 希赛网为大家整理了2017下半年软件设计师考试下午真题,以下为第一部分。

希赛网为大家整理了2017下半年软件设计师考试下午真题以下为第一部分。


试题一(共15分)
阅读下列说明和图,回答问题 1 至问题 4 ,将解答填入答题纸的对应栏内。
【说明】
某公司拟开发一个共享单车系统,采用北斗定位系统进行单车定位,提供针对用户的APP  以及微信小程序、基于 Web 的管理与监控系统。该共享单车系统的主要功能如下。
1)用户注册登录。用户在APP端输入手机号并获取验证码后进行注册,将用户信息进行存储。用户登录后显示用户所在位置周围的单车。
2) 使用单车。
①扫码/于动开锁。通过扫描二维码或手动输入编码获取开锁密码,系统发送开锁指 令进行开锁,系统修改单车状态,新建单车行程。
②骑行单车。单车定时上传位置,更新行程。
③锁车结账。用户停止使用或手动锁车并结束行程后,系统根据己设置好的计费规则及使用时间自动结算,更新本次骑行的费用并显示给用户,用户确认支付后,记录行程的支付状态。系统还将重置单车的开锁密码和单车状态。
3)辅助管理。
①查询。用户可以查看行程列表和行程详细信息。
②报修。用户上报所在位置或单车位置以及单车故障信息并进行记录。
4)管理与监控。
①单车管理及计费规则设置。商家对单车基础信息、状态等进行管理,对计费规则 进行设置并存储。
②单车监控。对单车、故障、行程等进行查询统计。

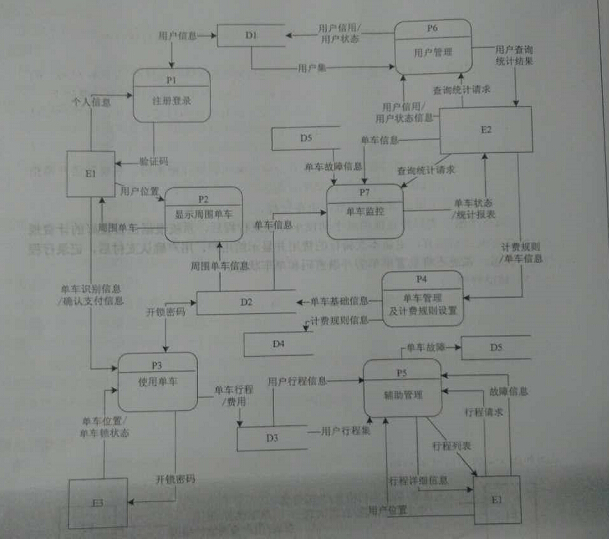

③用户管理。管理用户信用与状态信息,对用户进行查询统计。 现采用结构化方法对共享单车系统进行分析与设计,获得如图 1-1 所示的上下文数据流图和图 1-2 所示的 0 层数据流图。

2017下半年软件设计师考试下午真题(1)

2017下半年软件设计师考试下午真题(1)


【问题1】(3分)
使用说明中的词语,给出图 1-1 中的实体 El~E3 的名称。
【问题2】(5分)
使用说明中的词语,给出图 1-2 中的数据存储 Dl~D5 的名称。
【问题3】(5分)
根据说明和图中术语及符号,补充图  1-2 中缺失的数据流及其起点和终点。
【问题4】(2分)
根据说明中术语,说明"使用单车"可以分解为哪些子加工?
【问题1】(共 15分)
阅读下列说明,回答问题 1至问题,将解答填入答题纸的对应栏内。
【说明】
M 公司为了便于开展和管理各项业务活动,提高公司的知名度和影响力,拟构建一个基于网络的会议策划系统。
【需求分析结果】
该系统的部分功能及初步需求分析的结果如下 :
(1)M 公司旗下有业务部、策划部和其他部门。部门信息包括部门号、部门名、主管、联系电话和邮箱号;每个部门只有一名主管,只负责管理本部门的工作,且主管参照员工关系的员工号;一个部门有多名员工,每名员工属于且仅属于一个部门。
(2)员工信息包括员工号、姓名、职位、联系方式和薪资。职位包括主管、业务员、 策划员等。业务员负责受理用户申请,设置受理标志。一名业务员可以受理多个用户申请,但一个用户申请只能由一名业务员受理。
(3用户信息包括用户号、用户名、银行账号、电话、联系地址。用户号唯一标识用户信息中的每一个元组。
(4) 用户申请信息包括申请号、用户号、会议日期、天数、参会人数、地点、预算和受理标志。申请号唯一标识用户申请信息中的每一个元组,且一个用户可以提交多个申请,但一个用户申请只对应一个用户号。
(5)策划部主管为己受理的用户申请制定会议策划任务。策划任务包括申请号、任务明细和要求完成时间。申请号唯一标识策划任务的每一个元组。一个策划任务只对应一个己受理的用户申请,但一个策划任务可由多名策划员参与执行,且一名策划员可以参与执行,且在项策划任务。

  试题二(共15分)

【概念模型设计】

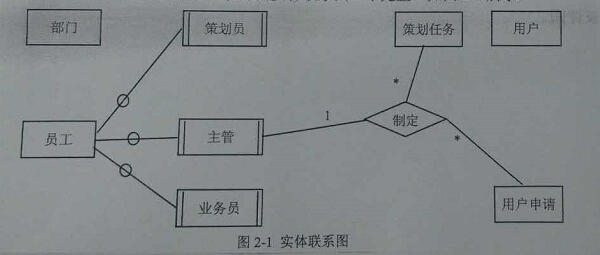

根据需求阶段收集的信息,设计的实体联系图(不完整)如图 2-1 所示。

2017下半年软件设计师考试下午真题(1)


【关系模型设计】
部门(部门和,部门名,部门主管,联系电话,邮箱号)
员工(员工号,姓名,(  ),联系方式,薪资)
用户(用户名,(  ),电话,联系地址)
用户申请(申请号,用户号,会议日期,天数,参会人数,地点,受理标志,(  ))
执行(申请号,任务明细,(  ))
【问题1】(5分)
根据问题描述,补充五个联系,完善图2-1的实体联系图。联系名可用联系1、联系2、联系3、联系4和联系5,联系的类型为1:1、1:n和m:n(或1:1、1:*和*:*)。
【问题2】(4分)
根据题意,将关系模型中的空(a)~(d)补充完整,并填入答题纸对应的位置上。
【问题3】(4分)
给出“用户申请”和“策划任务”关系模式的主键和外键。
【问题4】(2分)
请问“执行”关系模式的主键为全码的说法正确吗?为什么?


返回目录:2017下半年软件设计师考试下午真题汇总

点击查看:2017下半年软考真题参考答案+解析

在线估分:2017下半年软件设计师下午真题答案和解析
