1.8.1.5IPv6 协议

网络规划设计师考试IPv6包格式说明

3.IPv6包格式

IPv6 的 基本首部 （40 B）

IPv6 的 有效載荷 （至 64 KB）

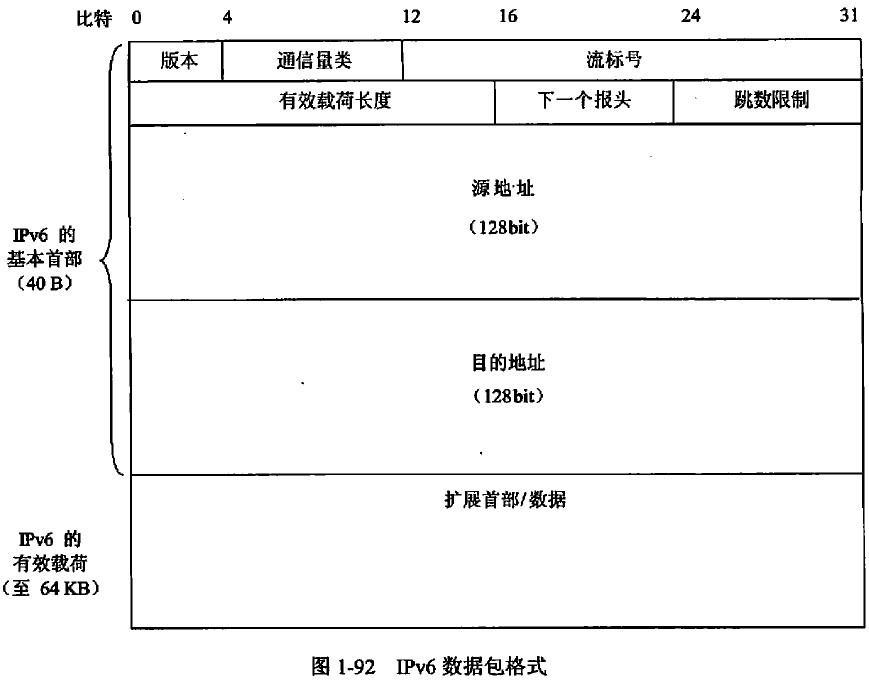

图1-92 IPv6数据包格式

（1）对IPv6基本报头各域的说明如下

版本（version）： 4bit,它指明了协议的版本，对IPv6该字段总是6.

通信量类（Traffic Class）： 8bit,这是为了区分不同的IPv6数据报的类别或优先级。

流标号（Flow Label）： 20bit,用于源节点标识IPv6路由器需要特殊处理的包序列。 载荷长度（Payload Length）： 16bit,它指明IPv6数据报除基本首部以外的字节 数（所有扩展首部都算在有效载荷之内），其最大值是64KB.

下一个报头（Next Head）： 8bit.它相当于IPv4的协议字段或可选字段。

跳数限制（Hop Limit）： 8bit.源站在数据报发出时即设定跳数限制。路由器在转 发数据报时将跳数限制字段中的值减1.当跳数限制的值为0时，就要将此数据 报丢弃。

源地址（Source Address）： 128bit,指明生成数据包的主机的IPv6地址。

目的地址（Destination Address）： 128bit,指明数据包的最终要到达的目的主机的 IPv6地址。

（2）IPv6的扩展首部。

IPv6将原来IPv4首部中选项的功能都放在扩展首部中，并将扩釋首部留给路径两端的源站和目的站的主机来处理。数据报途中经过的路由器都不处理这些扩展首部（只 有一个首部例外，即逐跳选项扩展首部）。这样就大大提高了路由器的处理效率。

在[RFC 2460]中定义了 6种扩展首部。

逐跳选项：此扩展头必须紧跟在IPv6基本报头之后，它包含所经路径上的每一 个节点都必须检查的选项数据。由于它需要在每个中间路由器都进行处理，所以 只有在绝对必要的时候才出现。

路由选择：此扩展头指明数据包在到达目的地途中将经过地各节点的地址列表。

分片：当IPv6源地址发送的数据包比到达目的地址所经过的路径上的最小MTU 还要大时，这个数据包就要被分成几段分别发送，这时就要用到分片头。

鉴别：鉴别头的功能是实现了数据的完整性和对数据来源的认证。

封装安全有效载荷：封装安全有效载荷头提供数据加密功能，实现端到端的加密， 提供无连接的完整性和防重发服务。封装安全载荷头可以单独使用，也可以在使 用隧道模式时嵌套使用。

目的站选项：目的站选项头中携带仅需要有最终目的节点检验的可选信息。它要 在IPv6目的地址域所列的第一个目的主机上处理，也要在路由头所列的后续目 的主机上处理。
