1.8.1.8QoS 支持

4. 主要的QoS技术

　　网络规划设计师 QoS技术之集成服务

当前主要的QoS技术有集成服务（Integrated Services, IntServ） /资源预留协议 （RSVP）、区分业务（Differentiated Services,DiffServ）、多协议标记交换（Multi-Protocol Label Switching, MPLS）、流量工程（Traffic Engineering）、QoS 路由（QoS Routing, QoSR）等。

3）多协议标记交换MPLS

MPLS （Multi-Protocol Label Switching.多协议标记交换技术）是一种利用给每个分 组打上的固定标记，在开放的通信网络上用硬件对分组进行转发的高速、高效传输的新 技术。这种釆用硬件技术对打上标记的分组进行转发称为标记交换。另外，MPLS并不 仅限于使用ATM,它可以使用多种链路层协议，如IPX, DECnet, PPP,以太网以及帧 中继等，所以，这种标记交换是”多协议“的。

MPLS协议的关键是引入了标记（label）的概念。它是一种固定长度的、短的、不 包含拓扑信息，只具有局部意义的信息内容。Label短是为了易于处理，通常可以用索引直接引用。只具有局部意义是为了便于分配。

MPLS的作用如下：

在无连接的网络中引入连接模式从而减少了网络的复杂性。

兼容现有各种主流网络技术，能大大降低网络成本。

在提高IP业务性能的同时，能确保网络通信的服务质量和数据传输的安全性。

MPLS的基本术语如下：

标记交换路由器LSR.

标记交换路由器LSR具有标记交换和路由选择两种功能。因为它使用标记交换功能 对分组进行转发。在转发分组前它需要使用路由选择功能构造分组转发表。根据标记交 换协议确定特定标记的路径，即标记交换路径LSP.而LSR是根据LSP来构造分组转 发表的。

转发等价类FEC.

所有需要做相同转发处理（具有同样服务类别和同样丢弃优先级）并转发到相同下 一跳的分组属于同一转发类。如：目的IP地址与某一个特定IP地址的前缀匹配的分组， 所有源地址与目的地址都相同的分组，具有某种服务质量需求的分组。相同FEC的分组 都指派同样的标记，所以入口节点并不是给每一个分组指派一个不同的标记。而且FEC 和标记是一一对应的。

标记栈。

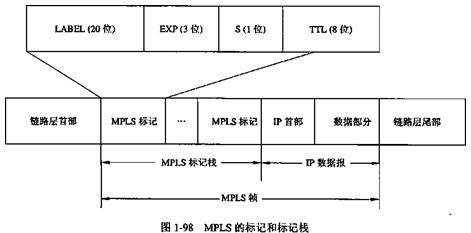

MPLS的一个重要功能就是可以构成标记栈，如图1-98所示。

的标记）最靠近数据链路层首部，而栈底最靠近IP首部。在最简单的情况下，标记栈 中只有一个标记。

MPLS的基本工作过程如下：

MPLS域中的各LSR使用专门的标记分配协议LDP交换报文，并找出标记交换 路径LSP.各LSR根据这些路径构造出分组转发表。

分组进入到MPLS域时，MPLS入口节点把分组打上标记，并按照转发表将分组 转发给下一个LSR.

以后的所有LSR都按照标记进行转发。每经过一个LSR,要换一个新的标记。 当分组离开MPLS域时，MPLS出口节点把分组的标记去除。再以后就按照一般 分组的转发方法进行转发。
